Sommaire des Matières pour BenQ PH460

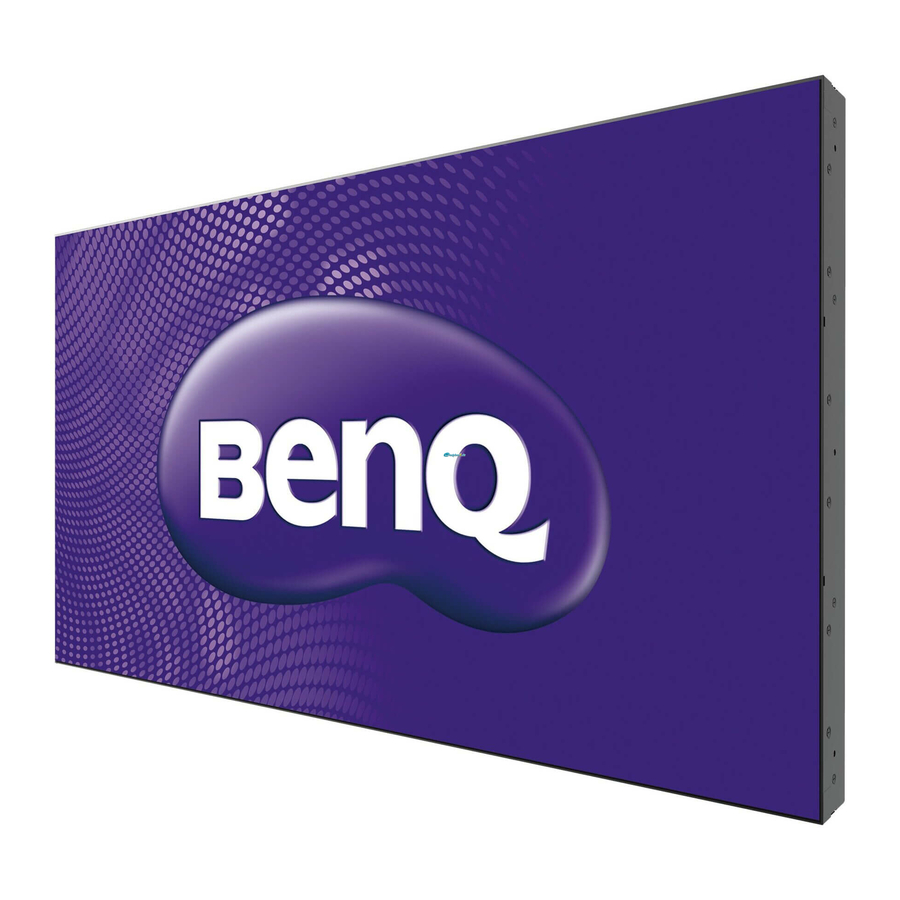

- Page 1 PH460 / PL460 / PH550 Signalisation numérique Manuel d’utilisation...
-
Page 2: Décharge De Responsabilité
Décharge de responsabilité BenQ Corporation n'accorde aucune représentation ni garantie, qu'elle soit explicite ou implicite, quant au contenu du présent document. La société BenQ se réserve le droit de réviser le contenu de la présente publication et d'y apporter des modifications de temps à... -
Page 3: Table Des Matières
Avis de sécurité pour la télécommande........8 Avis sur la sécurité des piles ............8 Notes sur le déplacement de l’écran .......... 9 BenQ ecoFACTS................10 Contenu de l’emballage............ 11 Accessoires disponibles en option ........... 11 Installation de l’écran ............12 Monter l’écran................ - Page 4 Menu Son ..................33 Menu Écran .................. 34 Menu Paramètre................. 37 Informations du produit........... 40 Spécifications.................. 40 Dimensions..................42 Résolution du signal d’entrée prise en charge ....... 44 Combinaison de signaux d’entrée PAP prise en charge..46 Dépannage................47...
-
Page 5: Avertissements Et Précautions De Sécurité
Avertissements et précautions de sécurité Avertissements et précautions de sécurité CET ÉQUIPEMENT DOIT ÊTRE MIS À LA TERRE Pour assurer une utilisation en toute sécurité, la prise à trois broches ne doit être insérée que dans une prise secteur standard correspondante qui est effectivement mise à... - Page 6 Avertissements et précautions de sécurité • Pour réduire le risque d’électrocution, ne retirez pas les panneaux. Aucun composant susceptible d’être manipulé par l’utilisateur. Confiez les opérations d’entretien et de réparation à un technicien qualifié. • Pour éviter les blessures, monter l’affichage ou installer les pieds de bureau est nécessaire avant l’utilisation.
-
Page 7: Consignes De Sécurité Importantes
Consignes de sécurité importantes Consignes de sécurité importantes 1. Lisez ces instructions. 2. Conservez ces instructions. 3. Respectez tous les avertissements. 4. Suivez toutes les instructions. 5. N’utilisez pas cet appareil près de l’eau. 6. Nettoyez uniquement avec un chiffon sec. 7. -
Page 8: Avis De Sécurité Pour La Télécommande
Consignes de sécurité importantes fonctionnent normalement, 0,01% des pixels peuvent rester constamment allumés (en rouge, bleu ou vert) ou éteints. Ceci est une limitation technique de la technologie LCD et n’est pas une défaillance. • Les écrans LCD, comme les écrans plasma (PDP) et à tube cathodique conventionnel, sont également sensibles aux «... -
Page 9: Notes Sur Le Déplacement De L'écran
Consignes de sécurité importantes Notes sur le déplacement de l’écran L’écran a une résistance mécanique limitée. Pour éviter que des problèmes de performance se produisent avec l’écran causés par des défauts de câblage, une déformation du panneau avant, le verre rayé ou brisé, une fuite de lumière, etc., il doit être manipulé... -
Page 10: Benq Ecofacts
Consignes de sécurité importantes BenQ ecoFACTS BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting... -
Page 11: Contenu De L'emballage
Contenu de l’emballage Contenu de l’emballage Ouvrez l’emballage commercial et vérifiez le contenu. Si un des éléments est absent ou endommagé, veuillez contacter votre revendeur immédiatement. Cordon Câble D-Sub Écran LCD Télécommande d’alimentation (15 broches) Tampons Guide de démarrage Piles AAA Câbles IR d’inspection de rapide... -
Page 12: Installation De L'écran
2. Placez l’écran doucement sur le tissu avec le panneau LCD dirigé vers le bas. 3. Retirez le pied de bureau de l’écran s’il est installé. 4. Identifiez les trous de vis du montage mural sur le dos de l’écran comme montré dans l’illustration. PH460/PL460 PH550 400mm 400mm (15.75”) - Page 13 Installation de l’écran • Pour maintenir une bonne ventilation, gardez au moins 10mm 10 mm d’espace libre entre l’arrière de l’écran et le mur. (0.39") • Veuillez consulter un technicien professionnel pour les installations murales. Le fabricant décline toute responsabilité pour les installations non effectuées par un technicien professionnel.
-
Page 14: Parties De L'écran Et Leurs Fonctions
Parties de l’écran et leurs fonctions Parties de l’écran et leurs fonctions Panneau arrière PH460/PL460 PH550 Description • Reçoit les signaux des commandes de la télécommande. • Détecte la condition d’éclairage ambiant et ajuste la Capteur de la luminosité de l’affichage automatiquement quand la fonction télécommande / capteur... - Page 15 Parties de l’écran et leurs fonctions Témoin d’alimentation Indique l’état d’alimentation de l’écran : - Est allumé et vert lorsque l’alimentation est allumée. - Est allumé et rouge lorsque l’affichage est éteint. - Est allumé et rouge lorsque l’affichage est en mode Économie d'énergie Élevée.
-
Page 16: Prises D'entrée/Sortie
Parties de l’écran et leurs fonctions Prises d’entrée/sortie PH460/PL460 PH550 DVI-OUT HDMI-2 VGA OUT DVI-IN HDMI-1 VGA IN 10 11 12 Description RJ-45 Se connecte au port RJ-45 sur votre Ethernet ou routeur. RS232C IN/OUT Pour la commande externe et l’utilisation de plusieurs écrans. - Page 17 Parties de l’écran et leurs fonctions VGA OUT Envoie les signaux RVB analogiques de l’entrée VGA IN à un autre affichage. Reçoit les signaux RVB analogique d’un périphérique externe VGA IN (comme un ordinateur). AUDIO IN (AUDIO1) Reçoit les signaux audio d’un périphérique externe (comme un ordinateur).
-
Page 18: Télécommande
Parties de l’écran et leurs fonctions Télécommande INFO Indique la source d’entrée et la résolution actuelles. Boutons numériques (1-9) /Boutons de source d’entrée • Fonctionne comme boutons numériques quand le menu OSD est activé. • Fonctionne comme boutons de source d’entrée quand le menu OSD est désactivé. -
Page 19: Utilisation De La Télécommande
Dans cette situation, changez la source de lumière, réajustez l’angle de votre écran ou utilisez la télécommande d’un endroit plus proche de la fenêtre du capteur de la télécommande sur l’écran. PH460/PL460 Max. 10 m (32,8 pieds) -
Page 20: Connexion
Connexion Connexion Connexion des signaux audio/vidéo Faites attention aux notes suivantes lorsque vous connectez les câbles : • Veuillez allumer tous les périphériques. • Familiarisez-vous avec les ports audio/vidéo sur l’écran et les périphériques que vous souhaitez utiliser. Il faut savoir que les connexions incorrectes peuvent affecter la qualité d’image. - Page 21 Connexion Connexion de l’entrée numérique 1. Connectez la prise DVI-IN sur l’écran à la prise de sortie DVI-D d’un ordinateur en utilisant un câble DVI-D. Si l’ordinateur a une prise de sortie DisplayPort/HDMI, connectez la prise de sortie DisplayPort/HDMI de l’ordinateur à la prise d’entrée DISPLAY PORT/HDMI-1/HDMI-2 sur l’écran en utilisant un câble DisplayPort/ HDMI ou un câble de conversion DVI-D à...
- Page 22 Connexion Connexion de l’entrée vidéo en composantes YPbPr 1. Connectez les prises VIDEO IN (YPbPr) sur l’écran aux prises de sortie composantes sur un périphérique A/V (comme un magnétoscope ou un lecteur de DVD) en utilisant un câble vidéo en composantes. 2.
- Page 23 Connexion Connexion des entrées AV et S-Vidéo 1. Connectez la prise VIDEO IN (S-VIDEO) ou AV IN sur l’écran à la prise de sortie sur un périphérique A/V (comme un magnétoscope) en utilisant un câble vidéo approprié. 2. Connectez les prises de sortie audio du magnétoscope aux prises AUDIO IN sur l’écran avec un câble audio approprié.
- Page 24 Connexion Connexion des haut-parleurs externes L’amplificateur intégré sur l’écran vous permet de sortir les signaux audio via des haut- parleurs externes. Connectez les haut-parleurs externes aux prises SPEAKERS (R/L) sur l’écran. DVI-OUT HDMI-2 VGA OUT DVI-IN HDMI-1 VGA IN Haut-parleurs externes Vous pouvez utiliser la télécommande ou le panneau de commande sur l’écran pour ajuster le volume.
- Page 25 Connexion Connexion de plusieurs écrans Vous pouvez connecter plusieurs écrans en série à un ordinateur pour la gestion. Le nombre d’écrans que vous pouvez connecter en série dépend de la résolution du signal d’entrée que vous utilisez. Écran supplémentaire DVI-OUT HDMI-2 VGA OUT DVI-IN...
-
Page 26: Connexion De L'alimentation
Connexion Connexion de l’alimentation 1. Branchez une extrémité du cordon d’alimentation dans la prise AC IN sur l’écran et l’autre extrémité dans une prise secteur appropriée (si la prise est commutable, allumez l’interrupteur). 2. Appuyez l’interrupteur d’alimentation pour allumer l’alimentation secteur. •... -
Page 27: Fonctionnement De Base
Fonctionnement de base Fonctionnement de base Éteindre ou allumer l’écran Pour allumer ou éteindre l’écran, appuyez sur le bouton d’alimentation sur le panneau de commande de l’écran ou sur la télécommande. • Le mode veille de l’écran consomme encore de l’énergie. Pour couper complètement l’alimentation électrique, placez l’interrupteur d’alimentation en position arrêt ou débranchez le cordon d’alimentation de la prise secteur. -
Page 28: Paramètres Réseau
Paramètres réseau Paramètres réseau Connexion à un réseau Pour configurer l’écran pour la connexion à un réseau local : 1. Connectez un câble RJ45 aux ports correspondants sur l’écran et votre commutateur réseau ou routeur. 2. Accédez au menu OSD Paramètre > Paramètre de contrôle. Sélectionnez Réseau. - Page 29 Paramètres réseau Adresse Menus principaux...
-
Page 30: Le Menu Affiché À L'écran
Le menu affiché à l’écran Le menu affiché à l’écran Présentation du menu OSD Nom du menu Options/fonctions Voir page • Mode d’image • Rétroéclairage • Contraste • Luminosité • Chroma Image • Phase • Netteté • Temp. de couleur •... -
Page 31: Opérations Dans Le Menu Osd
Le menu affiché à l’écran Opérations dans le menu OSD Utilisation des boutons du panneau de Utilisation de la télécommande commande 1. Appuyez MENU pour ouvrir le menu 1. Appuyez MENU pour ouvrir le menu OSD. OSD. ENTER VIDEO SOURCE 2. -
Page 32: Menu Image
Le menu affiché à l’écran Menu Image Image Mode d’image Standard Rétroéclairage Contraste Luminosité Chroma Phase Netteté Temp. de couleur Froid Réduction du bruit Moyenne Mode film Auto Réinitialiser : Déplacer : Sortir : Entrée EXIT ENTER Description Mode d’image Définit le mode d’affichage. Rétroéclairage Ajuste l’intensité... -
Page 33: Menu Son
Le menu affiché à l’écran Menu Son Mode son Standard Aigus Graves Balance Centre Surround Arrêt Haut-parleur Interne Source audio Audio 1 Réinitialiser : Déplacer : Sortir : Entrée EXIT ENTER Description Mode son Ajuste la sortie audio des haut-parleurs. Dynamique : Améliore les aigus et les graves. -
Page 34: Menu Écran
Le menu affiché à l’écran Menu Écran Écran Paramètre PAP Mur d'affichage Format Plein Ajuster l'écran Figer Arrêt : Déplacer : Sortir : Entrée EXIT ENTER Description • PAP : Active et désactive les fonctions PIP (image incrustée) et PBP Paramètre PAP (images côte à... - Page 35 Le menu affiché à l’écran Format • Plein : Agrandit l’image horizontalement pour remplir l’écran lorsque la source d’image est 4:3 (définition standard). Lorsque la source d’image (suite) est 16:9 (haute définition), il affiche dans le même format d’image 16:9. •...
- Page 36 Le menu affiché à l’écran Ajuster l'écran • Ajustement auto : Définit si l’affichage de l’image doit être optimisée pour chaque entrée VGA. • Phase : Ajuste la phase de l’image d’entrée VGA. • Fréquence d'horloge : Ajuste la fréquence d’horloge de l’image d’entrée VGA.
-
Page 37: Menu Paramètre
Le menu affiché à l’écran Menu Paramètre Paramètre Langue Français Planifier Économie d'énergie Élevée Paramètre de contrôle RS-232C Paramètres réseau Définir ID moniteur Contrôle HDMI Arrêt Avancé Information Rétablir tout :Déplacer :Sortir :Entrée EXIT ENTER Description Langue Définit votre langue préférée pour le menu OSD. •... - Page 38 Le menu affiché à l’écran Paramètre • RS-232C/Réseau : Définit un terminal pour contrôler l’écran. de contrôle • Relais IR : Sélectionnez ceci lorsque plusieurs écrans sont connectés via des câbles RS-232C. - Principal : Désignez l’écran comme unité principale de fonctionnement de la télécommande.
- Page 39 Le menu affiché à l’écran Avancé • Recherche auto : Détecte automatiquement les sources d’entrée disponible. • Ajustement auto : Optimise automatiquement l’affichage de l’image pour l’entrée VGA. • Surbalayage : Active ou désactive la fonction de surbalayage. • Signal RVB : Définit le type de signal d’un appareil vidéo ou d’un PC connecté...
-
Page 40: Informations Du Produit
Informations du produit Informations du produit Spécifications Élément Spécifications PH460 PL460 PH550 Rétroéclairage D-LED Taille du panneau 46" 55" Taille de pixel (mm) 0,53025 0,630 Résolution native 1920 x 1080 (pixels) Luminosité (cd/m Panneau LCD (typique) Contraste (typique) 4000:1 4000:1... - Page 41 Contrôle CEC • Les spécifications et fonctions peuvent être modifiées sans préavis. • Les dimensions réelles cadre à cadre peuvent dépasser les valeurs minimales cotées (5,4mm pour PH460/PL460 et 5,3mm pour PH550) en raison de différentes configurations en mosaïque.
-
Page 42: Dimensions
Informations du produit Dimensions PH460/PL460 578.27 311.14 312.54 244.64 246.04 Unité : mm... - Page 43 Informations du produit PH550 406.9 408.3 569.8 323.4 Unité : mm...
-
Page 44: Résolution Du Signal D'entrée Prise En Charge
Informations du produit Résolution du signal d’entrée prise en charge Source d’entrée Résolution Display S-Vidéo YPbPr HDMI Port 640 x 480 à 60Hz 640 x 480 à 72Hz 640 x 480 à 75Hz 720 x 400 à 70Hz 800 x 600 à 60Hz 800 x 600 à... - Page 45 Informations du produit 1080i (50Hz) 1080i (60Hz) 1080p (50Hz) 1080p (60Hz) • : prise en charge • Vide : non prise en charge...
-
Page 46: Combinaison De Signaux D'entrée Pap Prise En Charge
Informations du produit Combinaison de signaux d’entrée PAP prise en charge Source de signal de l’image principale/gauche Display S-Vidéo YPbPr HDMI Port S-Vidéo Source YPbPr signal l’image second aire/ HDMI droite Display Port... -
Page 47: Dépannage
Dépannage Dépannage Problème Solution Pas d’image Vérifiez ce qui suit : • L’écran est-il allumé ? Vérifiez le témoin d’alimentation de l’écran. • L’appareil de source du signal est-il allumé ? Allumez l’appareil et réessayez. • Des connexions de câbles sont-elles lâches ? Assurez-vous que tous les câbles sont bien connectés. - Page 48 Dépannage La télécommande ne • Avez-vous verrouillé la fonction de la télécommande ? fonctionne pas Déverrouillez la fonction et réessayez. • Vérifiez que les piles ne sont pas orientées incorrectement. • Vérifiez que les piles ne sont pas mortes. • Vérifiez votre distance et angle par rapport à l’écran. •...
