Présentation générale des câbles
Câbles de commande

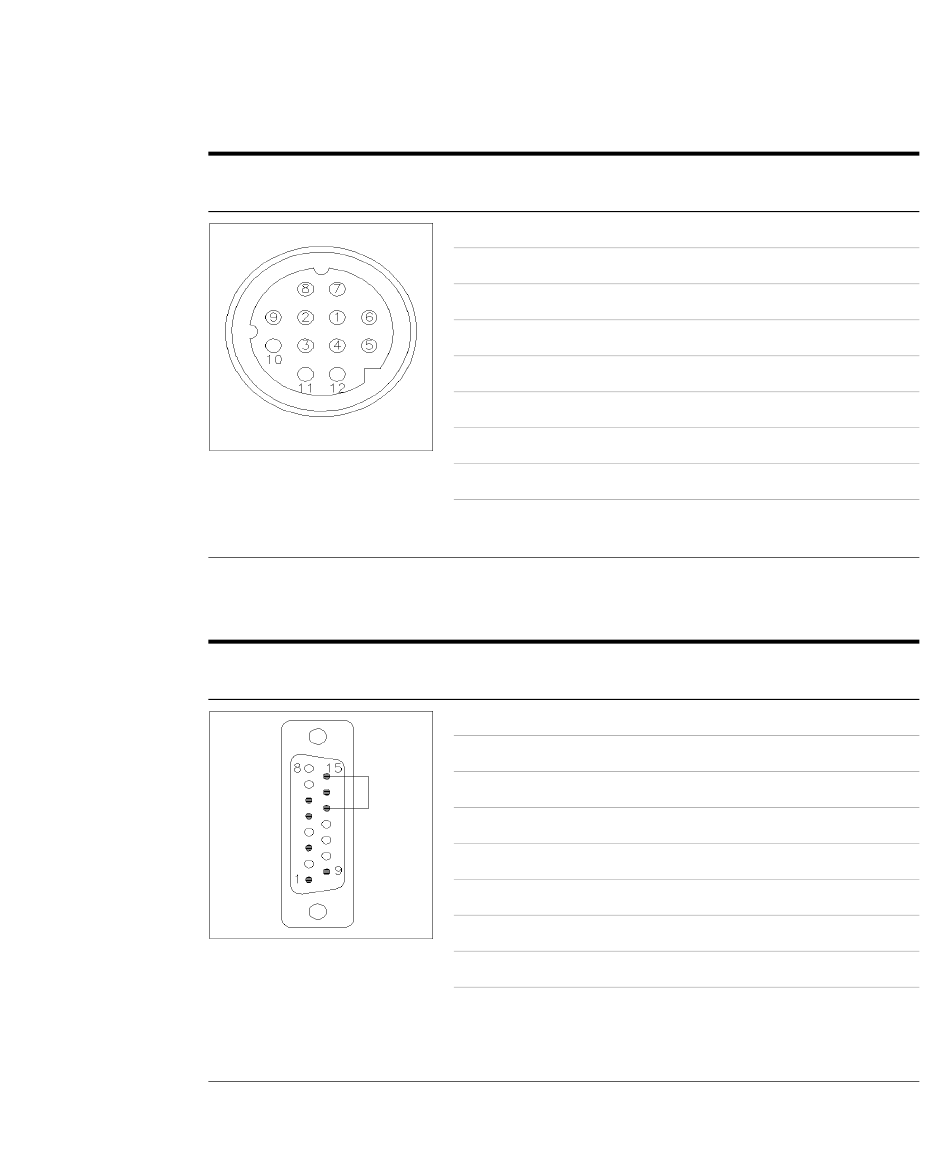

Module Agilent 1100/1200 à intégrateurs 3392/3
Connecteur
01046-60206
Module Agilent 1100/1200 à intégrateurs 3394
Connecteur
01046-60210
64
Broche Broche Agilent
3392/3 1100/1200
3 1 - Blanc
NC 2 - Marron
11 3 - Gris
NC 4 - Bleu
NC 5 - Rose
NC 6 - Jaune
9 7 - Rouge
1 8 - Vert
NC 9 - Noir
Broche Broche Agilent
3394 1100/1200
9 1 - Blanc
NC 2 - Marron
3 3 - Gris
NC 4 - Bleu
NC 5 - Rose
NC 6 - Jaune
5,14 7 - Rouge
6 8 - Vert
1 9 - Noir
13, 15
Manuel d'utilisation du thermostat de l'échantillonneur série 1200
Nom du signal Niveau
actif (TTL)
Terre numérique
Préparer l'analyse Bas
Marche Bas
Arrêt Bas
Non connecté
Sous tension Haut
Prêt Haut
Arrêt Bas
Requête de Bas
démarrage
Nom du signal Niveau
actif (TTL)
Terre numérique
Préparer l'analyse Bas
Marche Bas
Arrêt Bas
Non connecté
Sous tension Haut
Prêt Haut
Arrêt Bas
Requête de Bas
démarrage
Non connecté
