Branchement des enceintes

Notes sur les câbles d'enceintes
o Utilisez des câbles d'enceinte du commerce pour brancher les
enceintes.
o Utilisez les câbles d'enceinte les plus courts possibles. Plus le câble
est long, plus grande est la valeur de la résistance et plus les per-
formances en matière d'amortissement sont réduites. En outre, la
longueur accroît également l'inductance et la capacitance, dégra-
dant la qualité sonore dans les hautes fréquences.
o Utilisez des câbles de même longueur pour les enceintes gauche
et droite.
Comment brancher les câbles d'enceinte
Utilisez des câbles d'enceinte du commerce pour relier le bornier +
de l'unité au bornier + de l'enceinte et le bornier − de l'unité au bor-
nier − de l'enceinte.
o Utilisez des enceintes d'au moins 4 Ω d'impédance.
o Si l'extrémité dénudée d'un conducteur de câble d'enceinte entre
en contact avec un autre câble ou bornier, un court-circuit peut se
produire.
Ne laissez jamais un câble d'enceinte entrer en court-circuit.
o Ne connectez pas plusieurs amplificateurs à une même enceinte.
o Ne regroupez pas des câbles d'enceinte avec des cordons d'ali-
mentation. Cela pourrait entraîner des bruits.
V
La fiche d'alimentation doit toujours être débran-
chée lors de la connexion des câbles d'enceinte.

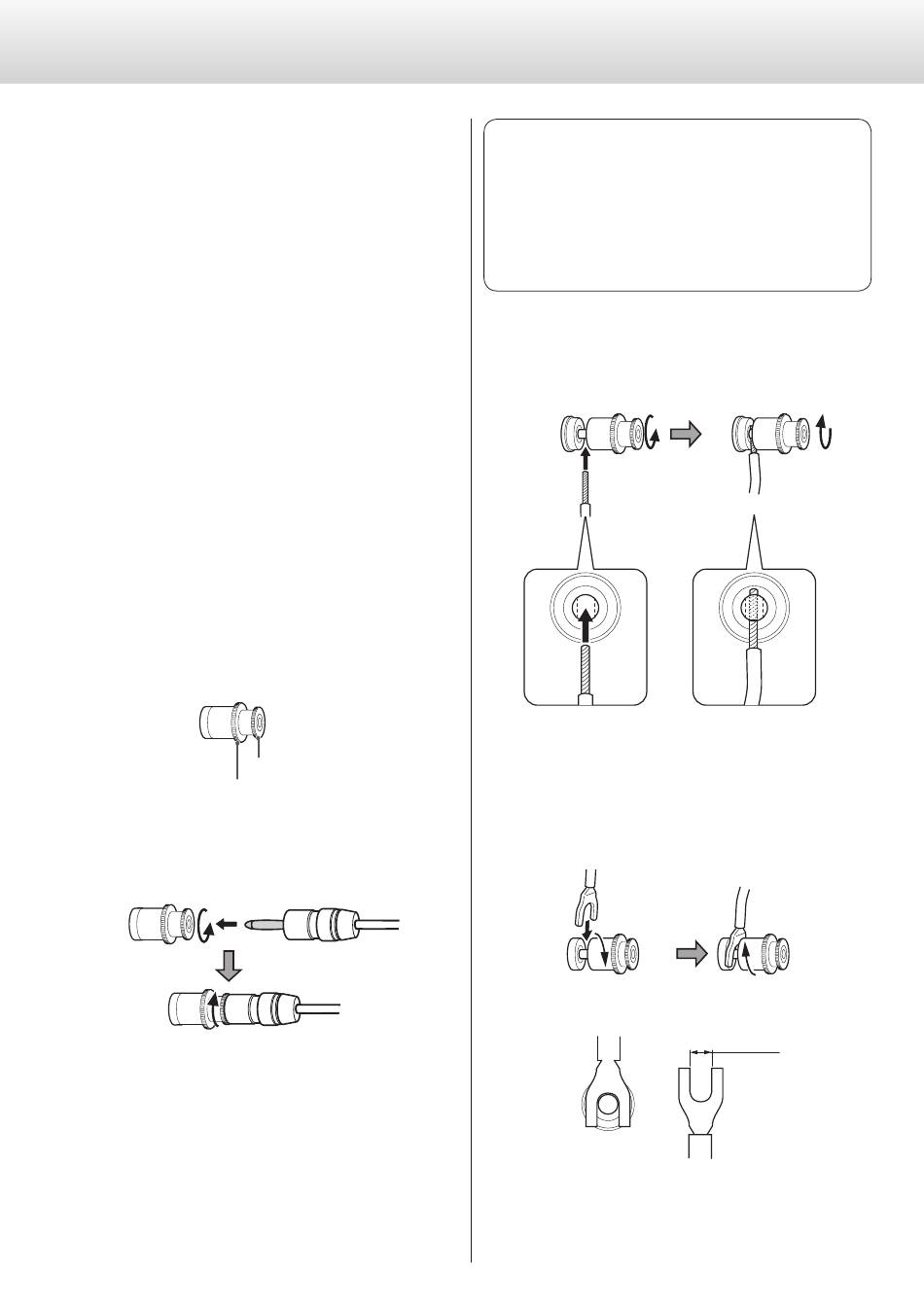

Contre-écrou A
Contre-écrou B
Si vous utilisez des fiches bananes
Desserrez le contre-écrou A et insérez la fiche dans l'orifice du bornier.
Puis, serrez le contre-écrou A.
o Maintenez le contre-écrou B serré pendant l'utilisation.
o Lisez attentivement les instructions concernant les fiches bananes
que vous utilisez.
26
Remarque concernant le modèle européen
Conformément aux réglementations de sécurité européennes, le
branchement de fiches bananes à des borniers d'enceinte n'est
pas autorisé sur les modèles européens.
Les orifices dans lesquels pourraient s'insérer les fiches bananes
ont été occultés par des capuchons noirs. Branchez les enceintes
à l'aide de câbles nus ou portant des cosses à fourche.
Si un capuchon noir sort de son bornier, remettez-le en place.
Si vous utilisez des fils dénudés
Desserrez le contre-écrou B et insérez l'âme du câble dans l'orifice.
Puis, serrez le contre-écrou B.
o L'orifice permet d'insérer l'âme du câble verticalement.
Vues en coupe
o Le diamètre maximal de conducteur pouvant être inséré est de
4 mm.
Si vous utilisez des cosses à fourche
Desserrez le contre-écrou B et insérez la cosse à fourche. Puis, serrez
le contre-écrou B.
o La cosse à fourche utilisée doit avoir un diamètre interne d'au
moins 8 mm.
Vue en coupe du
bornier
8 mm ou plus
