C.D. Automation Srl

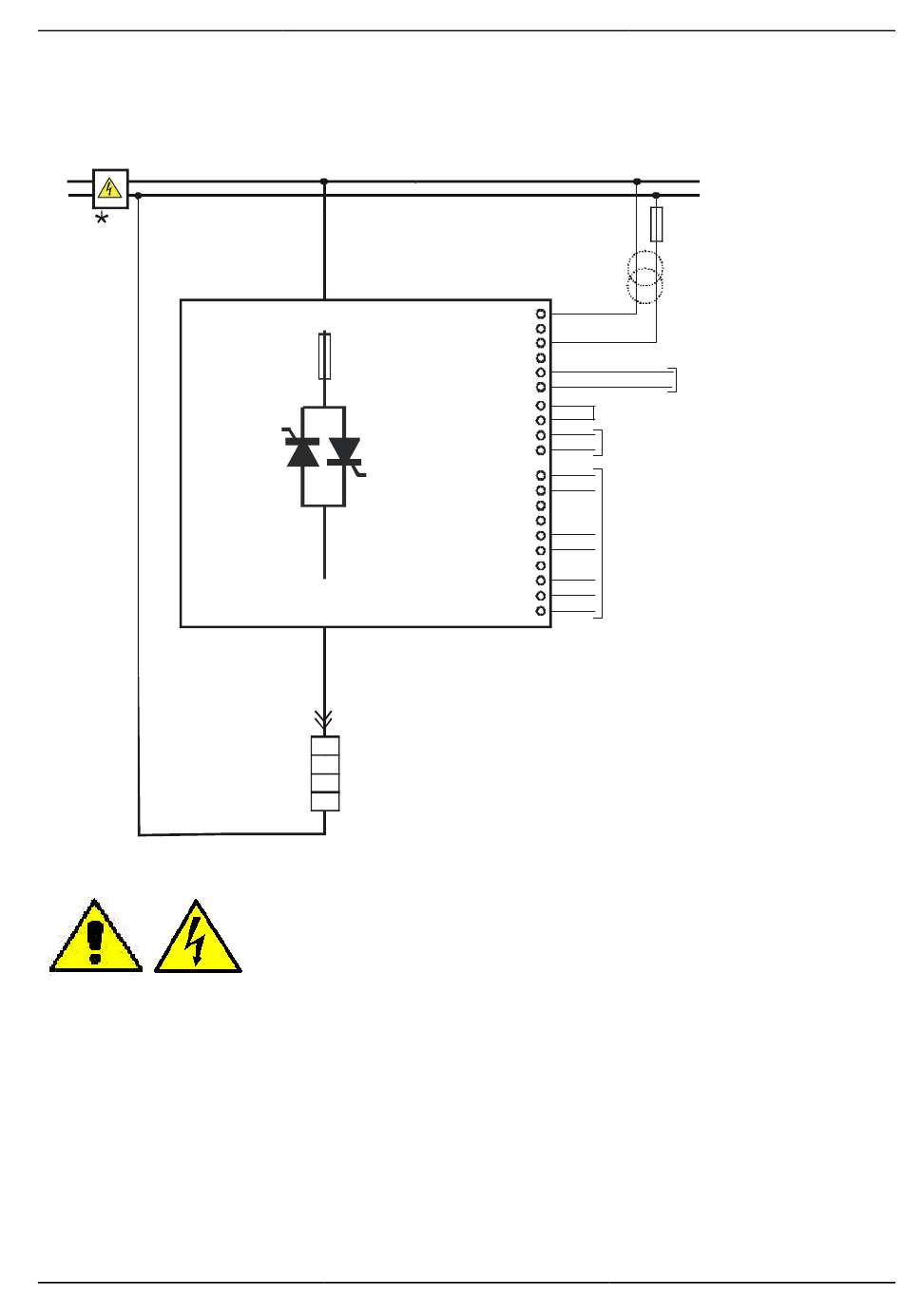

5.3 Schéma de câblage
5.3.1 CD3000 125-700A
L1
L2 or N
NOTE : IMPORTANT
Pour fonctionner, les bornes 7-8 doivent être reliées.
La tension d'alimentation du ventilateur est 230VAC ±15% 50/60Hz en standard ou 110VAC ±15%
50/60Hz en option. Pour la consommation ; voir paragraphe relatif.
www.cdautomation.com
CD3000S-1PH de 125A à 700A
L1
T1
* L'installation doit être protégée par des sectionneurs et des fusibles.
** si la tension auxiliaire (écrite sur l'étiquette d'identification) est
différente de la tension utilisée par la charge, il est nécessaire d'utiliser un
transformateur extérieur.
230/460V 1
2
230/460V 3
PE 4
FAN 5
FAN 6
RESET 7
RESET 8
INPUT + 9
Signal d'entrée SSR
INPUT - 10
0V GND 11
+ 8V 12
SLAVE + 13
SLAVE - 14
Disponibles uniquement
15
sur le boîtier format
16
17
18
19
20
16
Manuel d'utilisation
**
Alimentation du ventilateur
230V standard
