Exemple de connexion avec un module de son MIDI externe

En connectant un module de son MIDI compatible GM2, vous pourrez écouter les
performances du modèle avec un son d'excellente qualité.
* Pour éviter tout dysfonctionnement et/ou dommage sur les enceintes ou autres appareils,
baissez toujours le volume de tous vos équipements avant de procéder au branchement
d'un autre appareil.

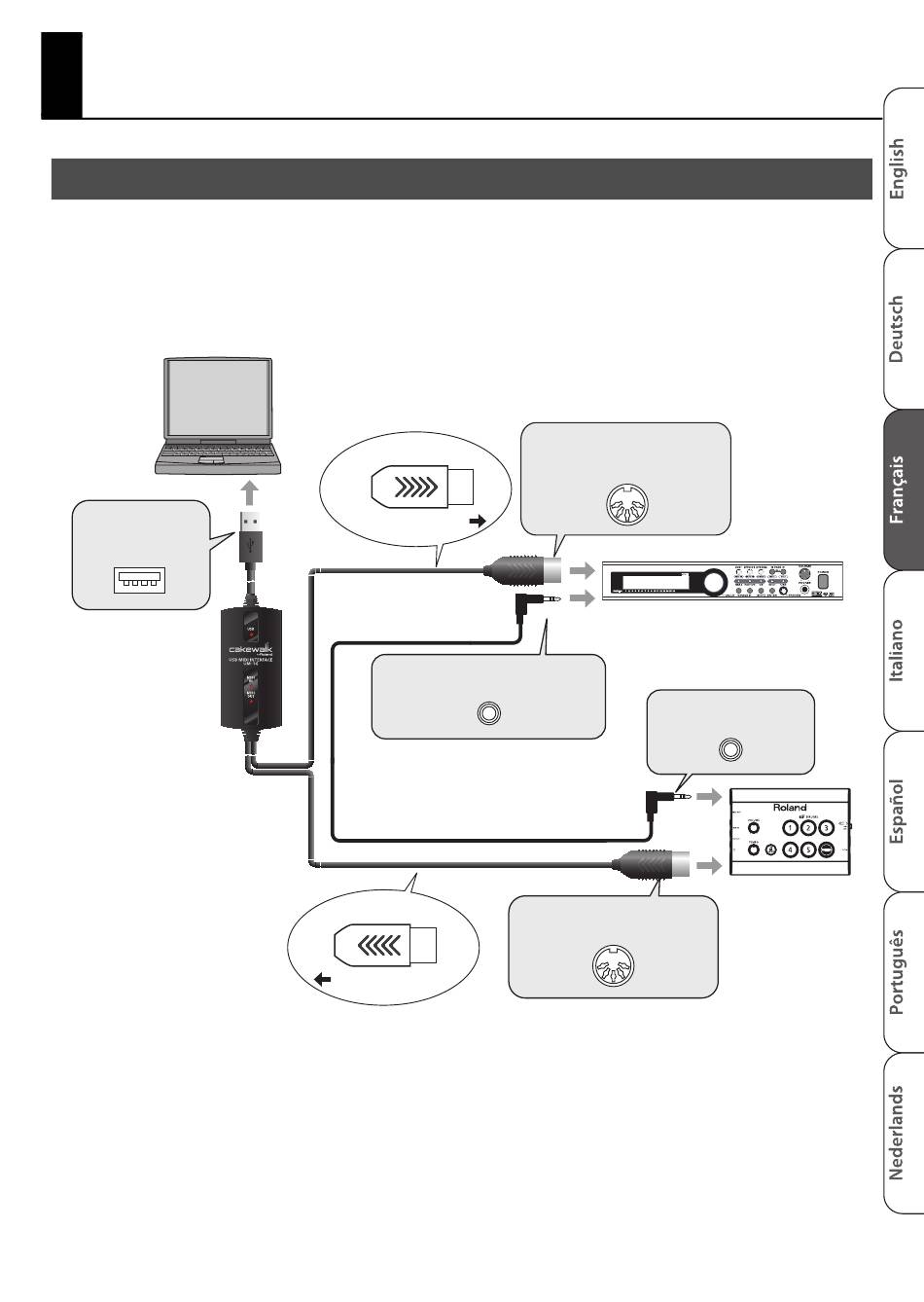

fig.connect-iout_60
Brancher sur le
connecteur USB
de l'ordinateur.
UM-1G
Configuration des périphériques MIDI
1.
Démarrez HD-1 Drum Tutor.
2.
Sélectionnez l'option de menu Setup | Set Up Audio/MIDI Devices.
3.
Pour Output, sélectionnez Périphérique MIDI externe.
4.
Cliquez sur [OK].
Câble MIDI OUT
Flux de messages
Brancher sur la sortie Audio du
module de son MIDI.
Câble audio (inclus)
Câble MIDI IN
Flux de messages
Brancher sur le connecteur
MIDI IN du module de
son MIDI.
Brancher sur la prise
MIX IN du HD-1.
Brancher sur le connecteur
MIDI OUT du HD-1.
Module de son MIDI
HD-1
