topmark RORY T2031 Mode D'emploi page 22

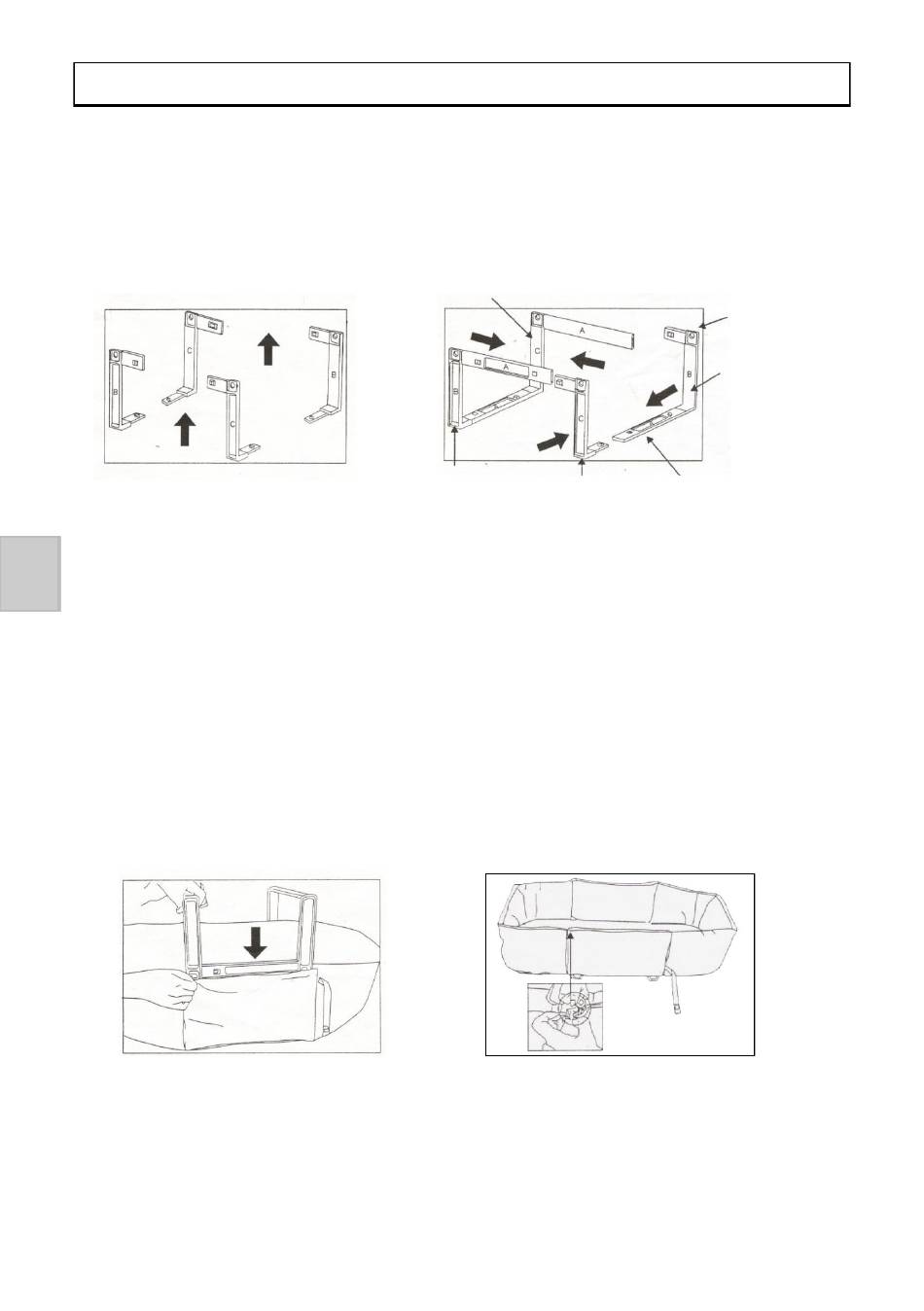

1. Pour monter le couffin, posez les 4 barres articulées sur une surface plane (barre
articulée avec orifice au-dessus) (voir fig. 1)
2. Emboîtez chaque barre droite dans les barres articulées (voir fig.2).
FR FR
3. Pour monter les parties en plastique dans la partie en tissu (structure du couffin),
retournez la structure du couffin, puis insérez les barres en plastique montées
dans les ouvertures situées sur les côtés de la structure du couffin (voir fig. 3).
4. Retournez à nouveau le couffin, puis accrochez les sangles aux couffin.
(Fig. 3)
(Fig. 1)
MONTAGE
Barre articulée de
droite no. 2
Barre articulée Barre articulée de
de gauche no. 2
droite no. 1
(Fig. 2)
22
Orifice
Barre articulée
de gauche no.1
Barre droite
(Fig. 4)
