Mode d'emploi
Interrupteur de sécurité
6. Mise en service et maintenance
6.1 Contrôle fonctionnel
La fonction de sécurité du dispositif de sécurité doit être testée. A cet
effet, vérifier préalablement les conditions suivantes :
1. Vérification du désalignement maximal de l'actionneur et du dispositif
de commutation de sécurité
2. Vérification de la fixation de l'actionneur et de l'interrupteur de
sécurité
3. Vérification de l'intégrité de l'entrée de câble et des raccordements
4. Vérification si le boîtier de l'interrupteur est endommagé
6.2 Entretien
Nous recommandons une inspection visuelle et une vérification
régulière selon les étapes suivantes:
1. Vérification du désalignement maximal de l'actionneur et du dispositif
de commutation de sécurité
2. Vérification de la fixation de l'actionneur et de l'interrupteur de
sécurité
3. Eliminer les salissures.
4. Vérification des entrées de câbles et des bornes de raccordement
Dans toutes les phases de vie opérationnelles du dispositif de
sécurité, des mesures antifraudes constructives et organisati-
onnelles appropriées doivent être prises pour empêcher toute
fraude du protecteur, par exemple au moyen d'un actionneur
de remplacement.
Remplacer les appareils endommagés ou défectueux.
7. Démontage et mise au rebut
7.1 Démontage
Le dispositif de sécurité doit être démonté uniquement hors tension.
7.2 Mise au rebut
Le dispositif de sécurité doit être mis au rebut conformément aux
prescriptions et législations nationales.
6
8. Annexe

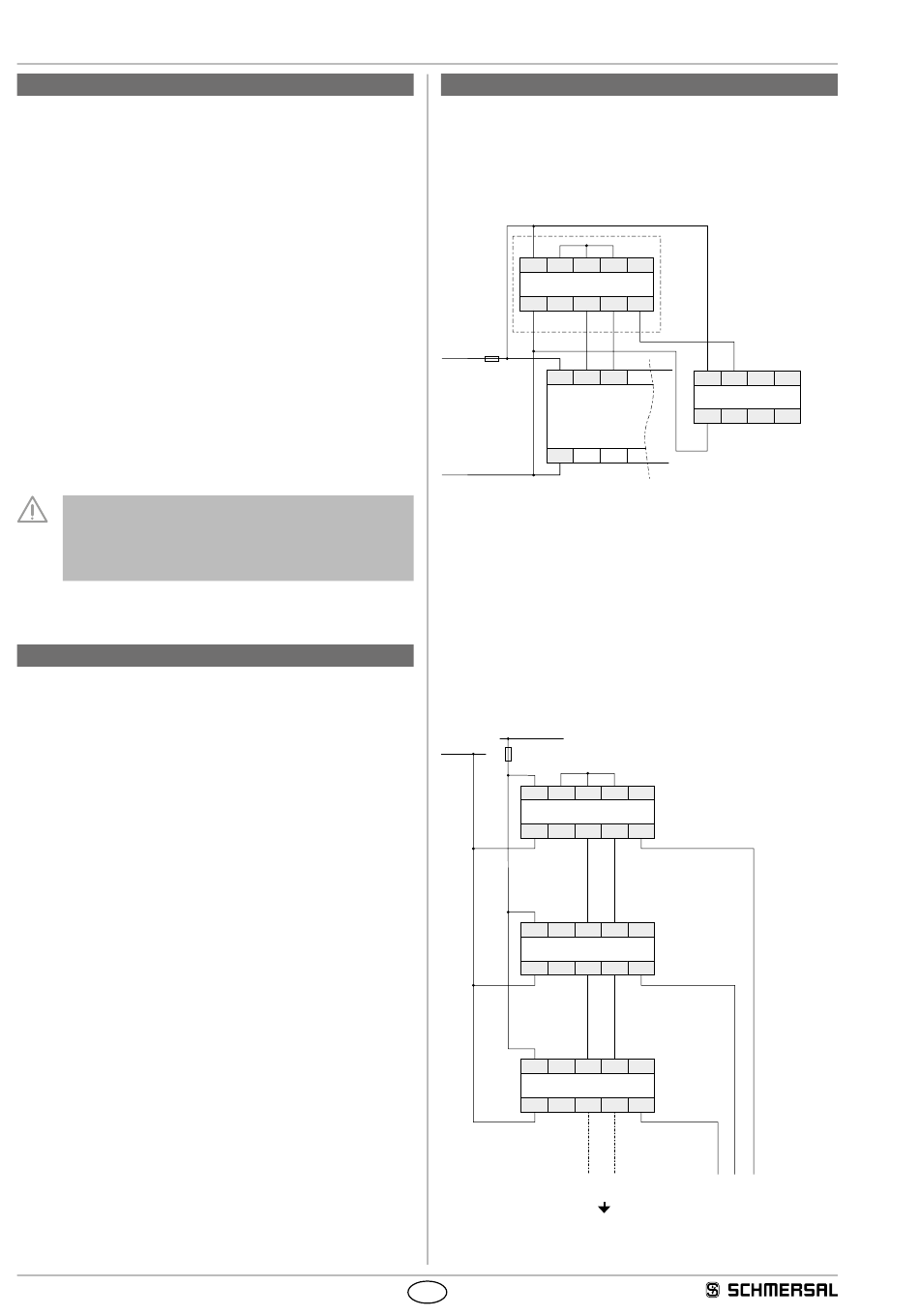

8.1 Exemples de câblage
Les exemples d'application représentés sont des suggestions.
L'utilisateur doit toutefois soigneusement vérifier, si l'interface électrique
proposée est en accord avec son application spécifique.
Exemple de câblage 1: AZ 200.-T-1P2P
24V 24V
X1
AZ 200. - T-1P2P
GND
Y1
+24VDC
A1
S12
A2
0V
Exemple de câblage 2: câblage en série AZ 200.-T-1P2P
Le câblage en série de plusieurs interrupteurs de sécurité AZ200
est réalisé soit dans l'armoire électrique, soit dans des boîtiers de
distribution locaux.
Dans l'exemple, 3 interrupteurs de sécurité AZ 200.-T-1P2P sont câblés
en série. Les sorties diagnostiques (OUT) sont câblées séparément à
un API standard à des fins d'évaluation. La longueur de câble maximale
du circuit de sécurité ne doit pas dépasser les 200 m.
Pour le câblage en série, le pont 24V-X1-X2 doit être enlevé de tous les
composants avec l'exception du dernier composant (voir exemple de
câblage).
+24VDC
0V
24V 24V
X1
AZ 200.-T-1P2P
GND
Y1
24V 24V
X1
AZ 200.-T-1P2P
GND
Y1
24V 24V
X1
AZ 200.-T-1P2P
GND
Y1
Sorties de sécurité
Module de sécurité
FR
AZ 200
X2
IN
Y2
OUT
S22
24V
IN1
IN2
SPS/PLC
SRB
GND
OUT1 OUT2
X2
IN
Y2
OUT
X2
IN
Y2
OUT
X2
IN
n-participants
Y2
OUT
Sortie diagnostique "OUT"
IN3
OUT3
