10. Pavé connecteurs système (20-pin PANEL1)
Ce sont des connecteurs destinés à plusieurs fonctions système
accessibles sur le panneau avant.

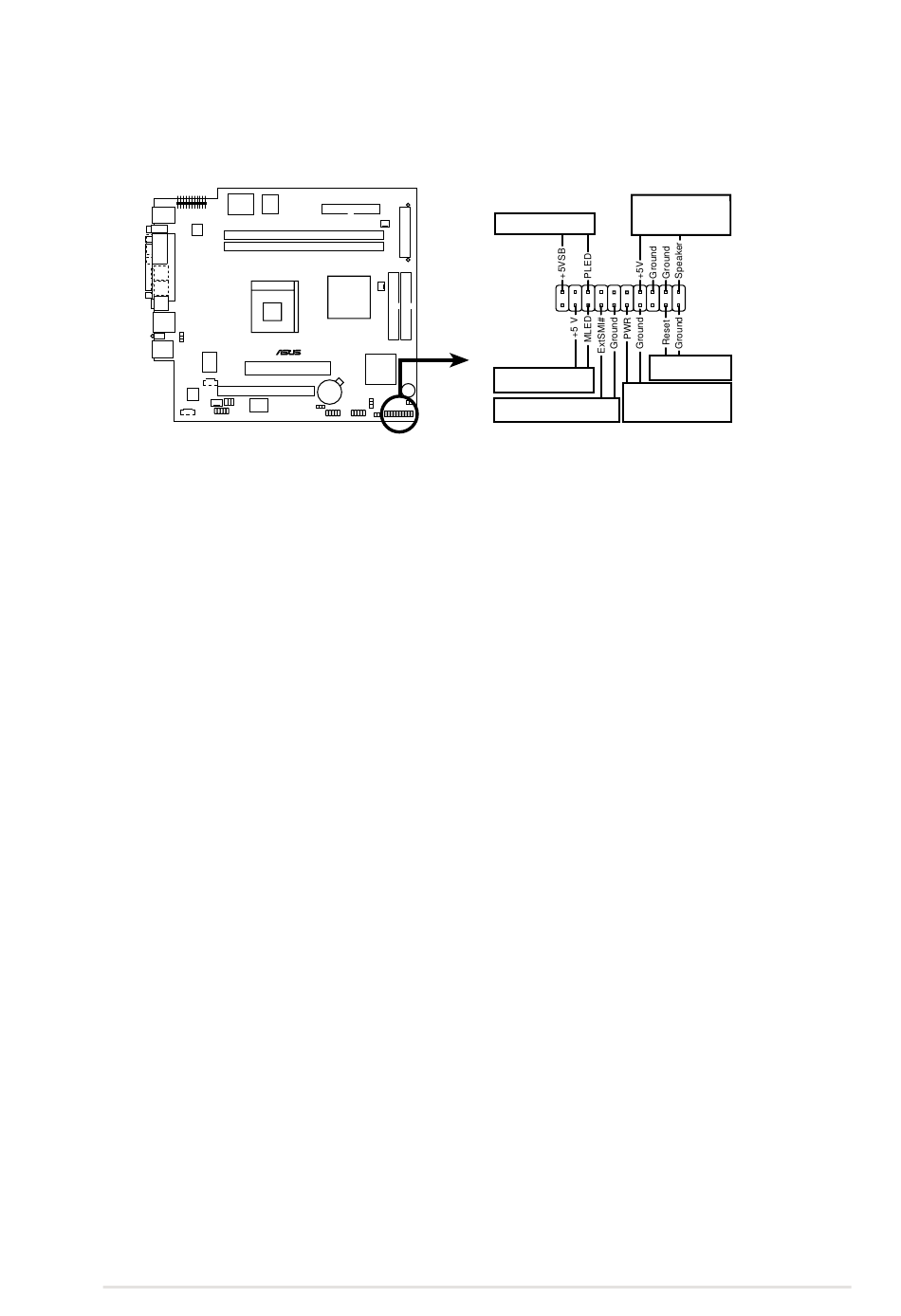

P4SC-EA System Panel Connectors
• Brochage LED alimentation système (3-1 pin PLED)
Ce connecteur 3-1 broches permet de connecter la LED alimentation
système. Ce témoin s'allume lorsque vous allumez l'ordinateur et
clignote lorsque le système est en mode veille.
• Brochage System Warning Speaker (4-pin SPEAKER)
Branchez sur ce connecteur 4-broches le haut-parleur intégré au
boîtier afin d'entendre les bips systèmes et les signaux d'alarme.
• Brochage LED System Message (2-pin MLED)
Ce connecteur 2-broches est destiné à la LED qui indique la
réception de messages à partir d'un fax/modem. L'état normal de
cette LED est OFF, lorsqu'il n'y a pas de données entrantes. La LED
clignote lorsqu'une donnée est reçue. La fonction LED System
Message nécessite un système d'exploitation ACPI et les pilotes
appropriés.
• Brochage System Management Interrupt (2-pin SMI)
Ce connecteur 2-broches vous permet de placer manuellement le
système en mode veille, ou en mode "non polluant", où l'activité du
système est instantanément diminuée afin d'économiser de l'énergie
et d'allonger la durée de vie de certains composants du système.
Branchez le commutateur correspondant intégré au boîtier à ce
connecteur 2 broches.
Système Barebone ASUS Terminator P4 533A
P4SC-EA
®
Speaker
Connector
Power LED
Reset SW
Message LED
ATX Power
SMI Lead
Switch*
Requires an ATX power supply.
*
53
