5.
Connecteurs ventilateurs CPU, Châssis, et alimentation (3-pin
CPU_FAN1, CHA_FAN1)
Ces trois connecteurs ventilateurs supportent des ventilateurs de
350mA (4.2 Watts) ou un total de 1A (12W) à +12V. Orientez les
ventilateurs de telle sorte qu'ils permettent à l'air de circuler à travers
les dissipateurs onboard au lieu des connecteurs d'extension. Le
câblage des ventilateurs et les prises peuvent varier selon le
fabricant. Connectez le câble ventilateur au connecteur en faisant
correspondre le fil noir avec la broche de terre.

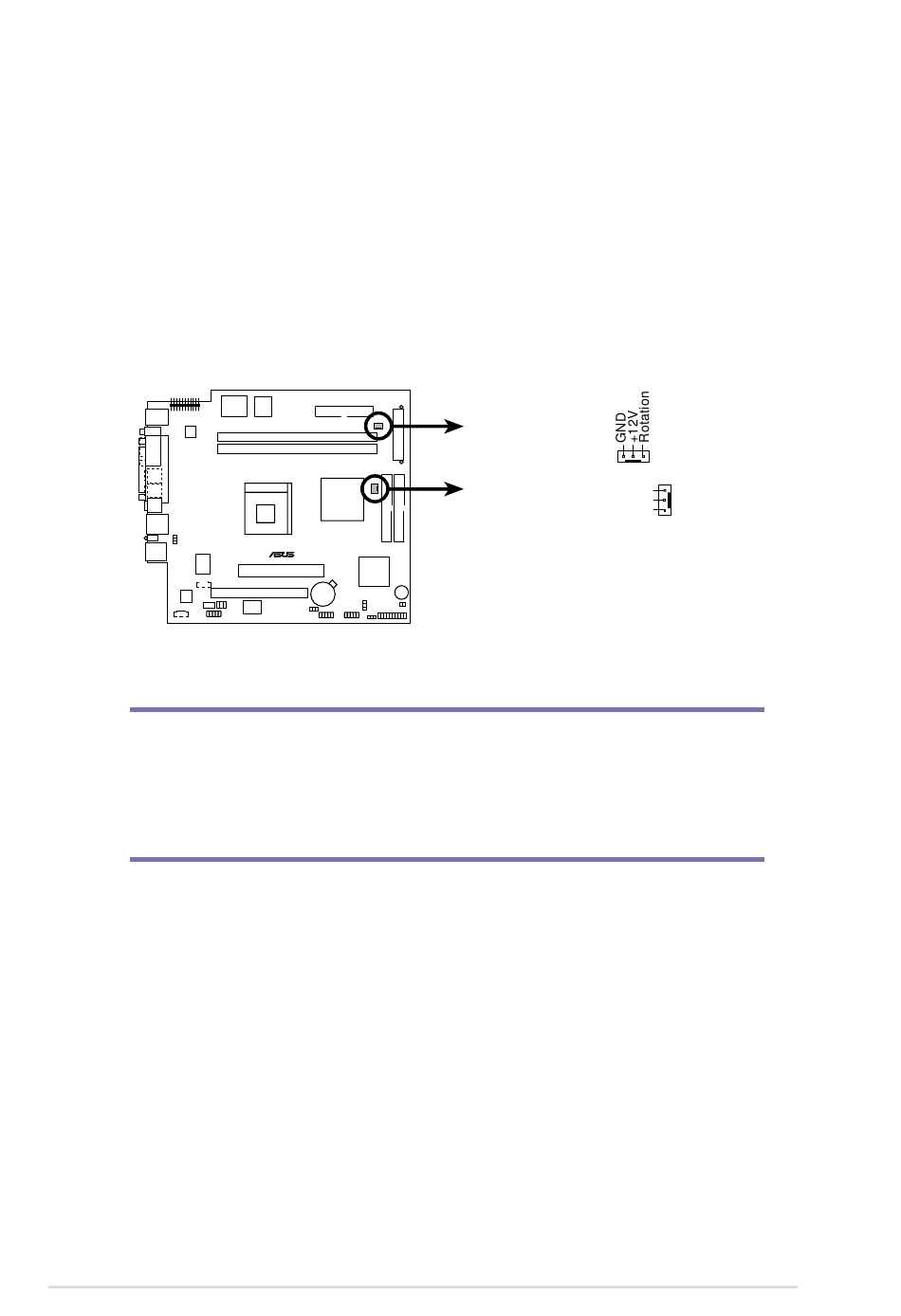

P4SC-EA 12V Fan Connectors
IMPORTANT
N'oubliez pas de brancher les câbles du ventilateur aux connecteurs.
Un manque d'air frais à l'intérieur du système peut endommager les
composants de la carte mère. Notez bien que ce ne sont pas des
jumpers! NE PAS placer de cavaliers sur les connecteurs du ventilateur!
50
P4SC-EA
®
Chapitre 3: Informations sur la carte mère
CHA_FAN1
CPU_FAN1
Rotation
+12V
GND
