Alignez le cran situé à l'extrémité du câble d'alimentation
avec le port d'alimentation de l'appareil, puis enfoncez le
câble jusqu'à ce qu'il soit bien en place.
5
Serrez la bague de verrouillage.
6
Sélectionnez une option :
• Si votre bateau est équipé d'un hub d'extension de port
réseau GMS
™
10, connectez le câble réseau à un port
disponible sur le GMS10.
• Si votre bateau n'est pas équipé d'un module d'extension
de port réseau GMS 10, connectez le câble réseau
directement au port réseau de votre traceur.

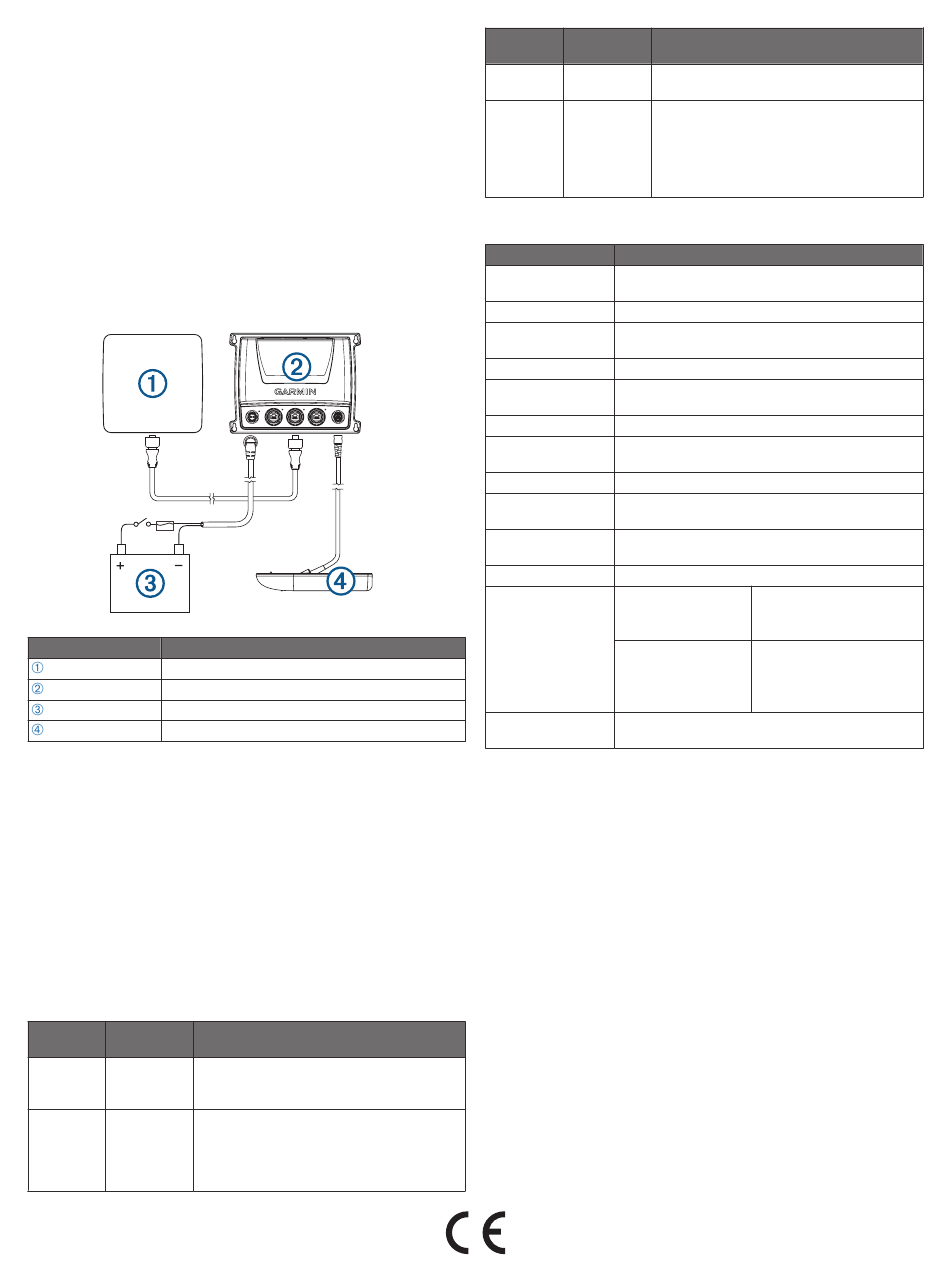

Schéma d'installation
Vous pouvez utiliser ce schéma pour identifier les points de
connexion de votre sondeur au réseau, à l'alimentation et à la
sonde.
Elément
Description
Traceur
GCV 20
Source d'alimentation
Sonde
Passe-câbles pour l'acheminement des câbles
Lors de l'acheminement des câbles sur votre bateau, il peut être
nécessaire de percer des trous. Vous pouvez utiliser des passe-
câbles pour l'acheminement des câbles afin de couvrir les trous
d'installation. Ces passe-câbles NE suffisent PAS à rendre
l'assemblage étanche. Si besoin, appliquez du mastic
d'étanchéité après l'installation pour rendre la zone entourant le
passe-câbles et le câble étanche. Vous pouvez acquérir des
passe-câbles auprès de votre revendeur Garmin ou directement
auprès de Garmin sur www.garmin.com.
Interprétation des voyants
Une fois le sondeur installé, celui-ci ne s'allumera qu'à la mise
en route du traceur. Le voyant DEL bicolore (vert et rouge) sur
le sondeur indique son état de fonctionnement.
Couleur
Etat
Statut
du voyant
Vert
Clignotement
Le sondeur est connecté à un traceur et
lent
fonctionne correctement. Les données du
sondeur doivent apparaître sur le traceur.
Rouge
Clignotement
Le sondeur est allumé mais n'est pas
lent
connecté à un traceur, ou il attend d'être
connecté au traceur. Si le sondeur est
connecté au traceur et que ce voyant
persiste, vérifiez les fils et les connexions.
Couleur
Etat
du voyant
Rouge/Vert Clignotement
lent
Rouge
Suite de
clignote-
ments
rapides
Caractéristiques techniques
Caractéristique
Dimensions
(L × H × P)
Poids
Matériau du boîtier
Résistance à l'eau* IEC 60529 IPX7
Plage de tempéra-
tures
Alimentation
Consommation
principale
Fusible
Distance de
sécurité du compas
Puissance de trans-
mission (RMS)**
Fréquence
Profondeur/
Distance
maximale***
Format des
données
*L'appareil résiste à une immersion accidentelle dans un mètre
d'eau pendant 30 minutes. Pour plus d'informations, rendez-
vous sur www.garmin.com/waterrating.
**En fonction de la puissance et de la profondeur de la sonde.
***En fonction de la sonde, de la salinité de l'eau, du type de
fond et d'autres conditions liées au milieu marin.
© 2018 Garmin Ltd. ou ses filiales
Garmin
®
et le logo Garmin sont des marques commerciales de Garmin Ltd. ou de ses
filiales, déposées aux Etats-Unis d'Amérique et dans d'autres pays. GCV
marque commerciale de Garmin Ltd. ou de ses filiales. Elles ne peuvent être utilisées
sans l'autorisation expresse de Garmin.
support.garmin.com
Statut
Le sondeur est en mode Test.
Erreur système. Le traceur affiche un
message indiquant le type de défaillance.
Une fois l'erreur rectifiée, le sondeur doit
être entièrement déconnecté de sa source
d'alimentation, puis reconnecté, afin de
supprimer l'erreur.
Mesure
192 x 251 x 66 mm (7,6 x 9,9 x 2,6 po)
845 g (1,86 lb)
Hermétiquement fermé, en plastique polycarbo-
nate
De -15 à 70 °C (de 5 à 158 °F)
De 10 à 35 V CC
10,5 W maximum
4,0 A, mini 42 V CC, rapide, à lame
260 mm (10,2 po)
500 W
CHIRP 260/455/820/1120 kHz
Garmin ClearVü
™
260 kHz : 152 m (500 pi)
455 kHz : 91 m (300 pi)
820 kHz : 61 m (200 pi)
SideVü
260 kHz : 152 m (500 pi)
455 kHz : 91 m (300 pi)
820 kHz : 61 m (200 pi)
1120 kHz : 38 m (125 pi)
Réseau Garmin Marine Network
