4.6

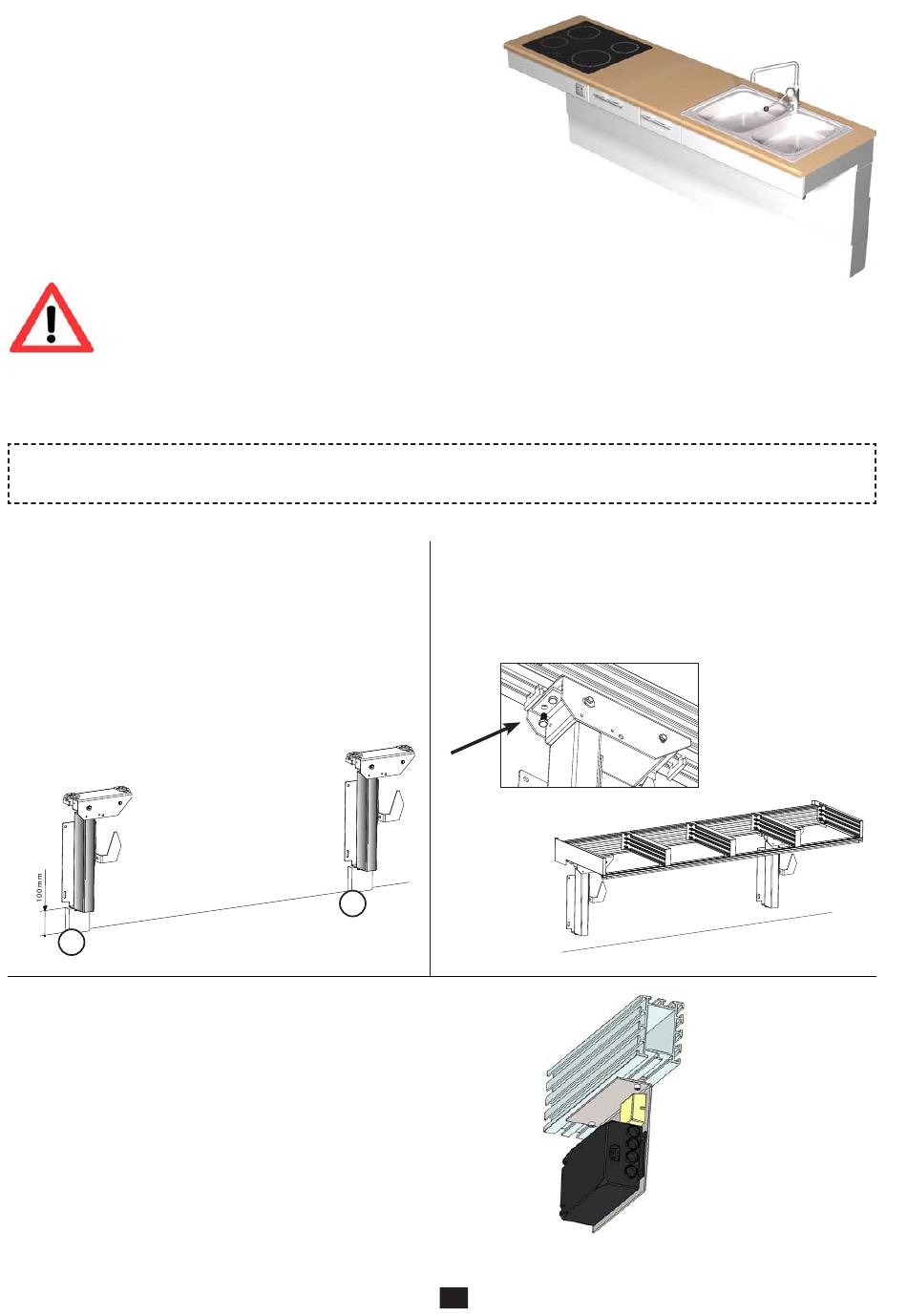

Montage de l'élévateur de plan de travail droit
série 6200
N.B !
- Poser le carrelage avant de commencer l'installation de l'élévateur de plan de travail.
- Afin de faciliter le positionnement dans le sens latéral, monter les meubles sur un des côtés avant d'installer
l'élévateur de plan de travail.
- Prévoir un espacement de 5 à 8 mm entre l'élévateur de plan de travail et l'élément ou la cloison adjacent(e).
- Vous reporter à la section 4.3 pour le montage en hauteur correct des moteurs.
Le montage doit être effectué par un personnel compétent !
4.6.1
Mesurer et marquer l'emplacement des moteurs dans le sens
latéral sur la cloison. (Emplacement correct, voir le plan page 7)
Positionner les blocs de montage (A) sur le sol. Poser les moteurs
sur les blocs et les visser dans la cloison à travers les trous ovales.
Ne pas utiliser les trous ronds pour l'instant, afin de pouvoir
effectuer l'ajustage par la suite.
A
4.6.3
Monter l'unité centrale au centre, au-dessous de la traverse en
aluminium.
Des câbles rallonge pour les moteurs sont fournis si la largeur de
l'élévateur de plan de travail est supérieure à 180 cm.
Monter l'unité centrale sur la cloison entre les moteurs, à env. 55
cm du sol (mesuré du dessus du boîtier), si la largeur de l'élévateur
de plan de travail est inférieure à 90 cm.
4.6.2
Placer le cadre sur les moteurs et serrer légèrement les vis
L'ajustage fin sera effectué plus tard.
