4.7

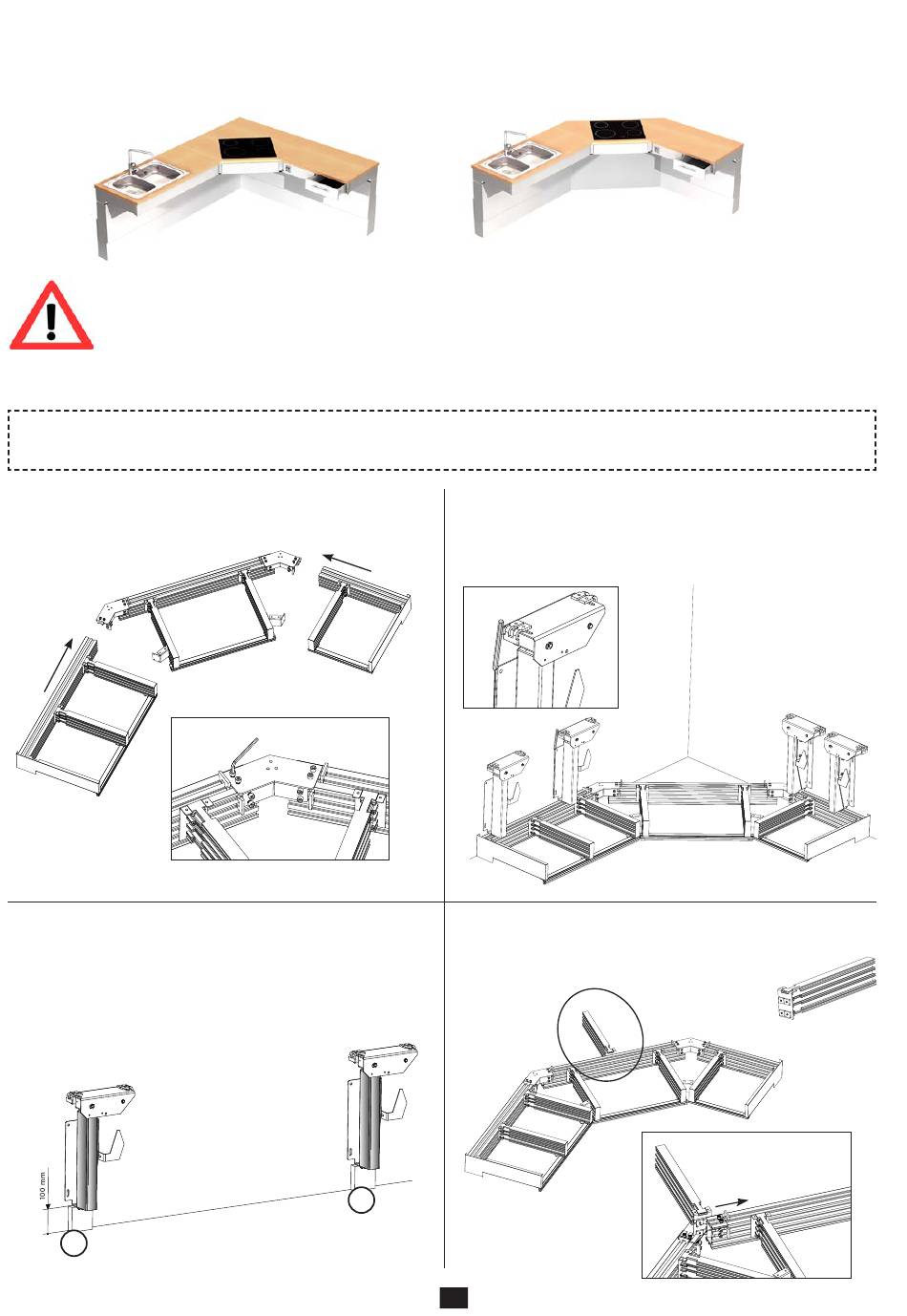

Montage de l'élévateur de plan de travail en angle de 45
N.B !
- Poser le carrelage avant l'installation de l'élévateur de plan de travail.
- Monter l'élévateur de plan de travail avant l'installation des meubles de cuisine.
- Prévoir un espacement de 5 à 8 mm entre l'élévateur et les meubles de cuisine.
- Les murs (cloisons) doivent toujours être parfaitement verticaux.
- Vous reporter à la section 4.3 pour le montage en hauteur correct des moteurs.
Le montage doit être effectué par un personnel compétent !
4.7.1
Visser le système de cadres sur le sol selon la figure.
4.7.3
Positionner les blocs de montage (A) sur le sol. Poser les moteurs
sur les blocs et les visser dans la cloison à travers les trous ovales.
Ne pas utiliser les trous ronds pour l'instant, afin de pouvoir
effectuer l'ajustage par la suite.
A
6201
A
o
, séries 6201 & 6202.
6202
4.7.2
Placer le cadre sur le sol dans le coin.
Mesurer et marquer l'emplacement des moteurs dans le
sens latéral sur la cloison.
(Emplacement correct, voir le plan page 7)
4.7.4
(Concerne uniquement l'élévateur 6201)
Monter les supports d'angle pour le plateau.
12
