Mode d'emploi

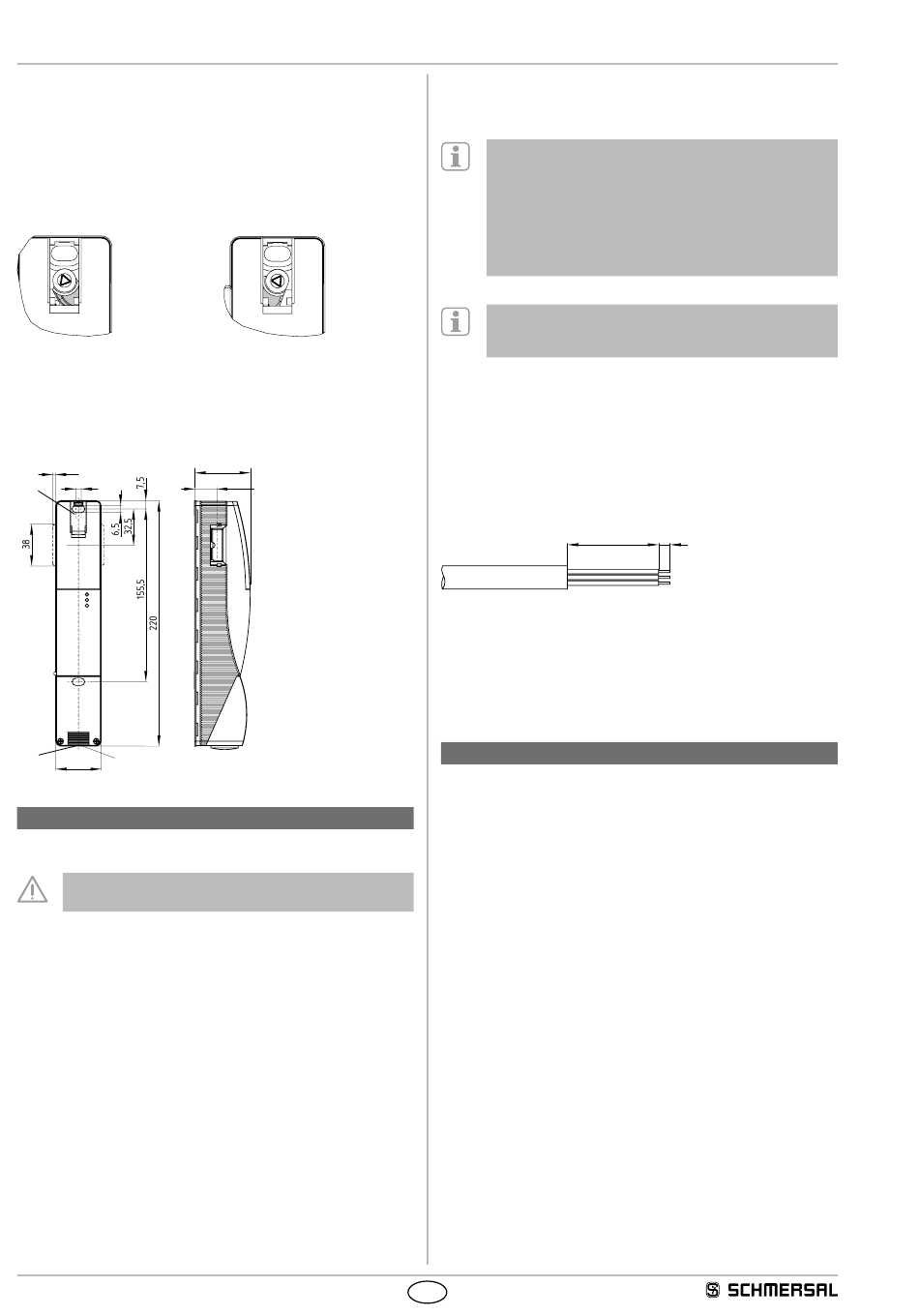

Interverrouillage de sécurité
3.2
Déverrouillage manuel
Pour l'installation de la machine, l'interverrouillage de sécurité peut être
déverrouillé hors tension. Après l'ouverture du clapet plastic "A" (voir
image "Dimensions"), le mécanisme de blocage est déverrouillée en
tournant la clé triangulaire en sens horaire. La fonction de verrouillage
normale est seulement rétablie après que la clé triangulaire soit ramenée
en position de départ. Attention: ne pas dépasser le point de maintien!
Après la mise en service, le déverrouillage manuel doit être obturé par le
clapet plastic "A" et scellé au moyen du sceau inclu dans la livraison.
Appareil prêt à fonctionner
3.3
Dimensions
Toutes les dimensions sont indiquées en mm.
3,3
5
A
GN
RD
YE
B
40
M20x1,5
4.
Raccordement électrique
4.1
Notes générales pour le raccordement électrique
Le raccordement électrique est à effectuer uniquement hors
tension par du personnel compétent et qualifié.
L'alimentation électrique de l'interverrouillage de sécurité doit être
protégée contre les surtensions permanentes. A cet effet, il faut
utiliser des unités TBTP stabilisées. Les sorties de sécurité peuvent
être raccordées directement au circuit de commande relative à la
sécurité. Pour les applications jusqu'à PL e / catégorie 4 selon
EN ISO 13849-1, les sorties de sécurité de l'interrupteur de
sécurité (max. 31 composants câblés en série) doivent être raccordées
à un module de sécurité de la même catégorie (voir exemples de
câblage). Les charges inductives telles que contacteurs, relais, etc.
doivent être anti-parasitées par un dispositif approprié.
4
Appareil pas prêt à fonctionner
50
±
20 1
Légende
A: déverrouillage manuel
B: Entrée de câble
Spécifications du module de sécurité en aval
• Entrée de sécurité à 2 canaux, appropriée pour 2 sorties statiques de
type PNP
Configuration du module de sécurité
Lorsque le capteur de sécurité est raccordé à des modules
de sécurité électroniques, nous recommandons de définir un
temps de coïncidence de 100 ms. Les entrées de sécurité du
module de sécurité doit pouvoir filtrer une impulsion de test
d'une durée d'environ 1 ms. Le module de sécurité ne doit
pas détecter des courts-circuits transversaux; le cas échéant,
cette détection doit être désactivée.
Pour sélectionner un module de sécurité approprié, veuillez
vous référer aux catalogues Schmersal ou à notre catalogue
en ligne: www.schmersal.net.
Si le dispositif de commutation de sécurité est raccordé à des relais
ou à des composants non-sécuritaires, il faut effectuer une nouvelle
analyse du risque.
Câble
L'entrée de câble est réalisée par un presse-étoupe métrique M20.
Celle-ci doit être adaptée au câble utilisé par l'utilisateur. Il faut utiliser
un presse-étoupe avec soulagement de traction et avec une classe de
protection IP appropriée.
La longueur maximale du câble à raccorder est de 200 m (de 20 m
environs pour un connecteur ST2 M12 en fonction de la section de
câble utilisée et pour un courant de service de 0,5 A). La section
de câble maximale est de 1,5 mm², y compris embouts. Pour le
raccordement, le câble doit être dénudé de 40+5 mm et isolé de 5 mm .
Le pont 24V monté X1, X2 est compris dans la livraison de ...-1P2P et
...-SD2P.
5.
Principes de fonctionnement et fonctions diagnostiques
5.1
Commande de l'électro-aimant
La version de l'AZM 200 avec ouverture sous tension se déverrouille
en appliquant du 24 V au bornier "IN". La version de l'AZM 200 avec
ouverture hors tension de l'AZM 200 se verrouille en appliquant du 24 V
au bornier "IN".
5.2
Principe de fonctionnement des sorties de sécurité
Dans la version AZM 200 standard, le déverrouillage entraîne le
déclenchement des sorties de sécurité. Le protecteur déverrouillé peut
être reverrouillé aussi longtemps que l'actionneur reste inséré dans
l'interverrouillage de sécurité AZM 200; dans ce cas, les sorties de
sécurité sont réenclenchées.
Il n'est pas nécessaire d'ouvrir le protecteur.
Dans la version AZM 200 B, l'ouverture du protecteur entraîne le
déclenchement des sorties de sécurité.
