SIGNALTEK affiche trois catégories de résultats de test : schéma de câblage &
longueur, taux d'erreur et réseau actif. Ce chapitre explique chacun de ces types de
test.
Résultats de schéma de câblage
L'écran de schéma de câblage présente les résultats des paires testées par le chip-set
Gigabit Ethernet. Il indique des paires fermées, ouvertes, inversées ou terminées. À
la droite du graphique les mots "Ouvert, Fermé ou Term" indiquent l'état de chaque
paire.
Si une paire est ouverte ou fermée, la réflectométrie mesure la longueur de cette
paire et l'affiche à gauche du diagramme.
Près du haut de l'écran, la longueur du câble est affichée telle que l'a estimée le DSP
(Digital Signal Processor). Les incréments sont de 8 mètres.

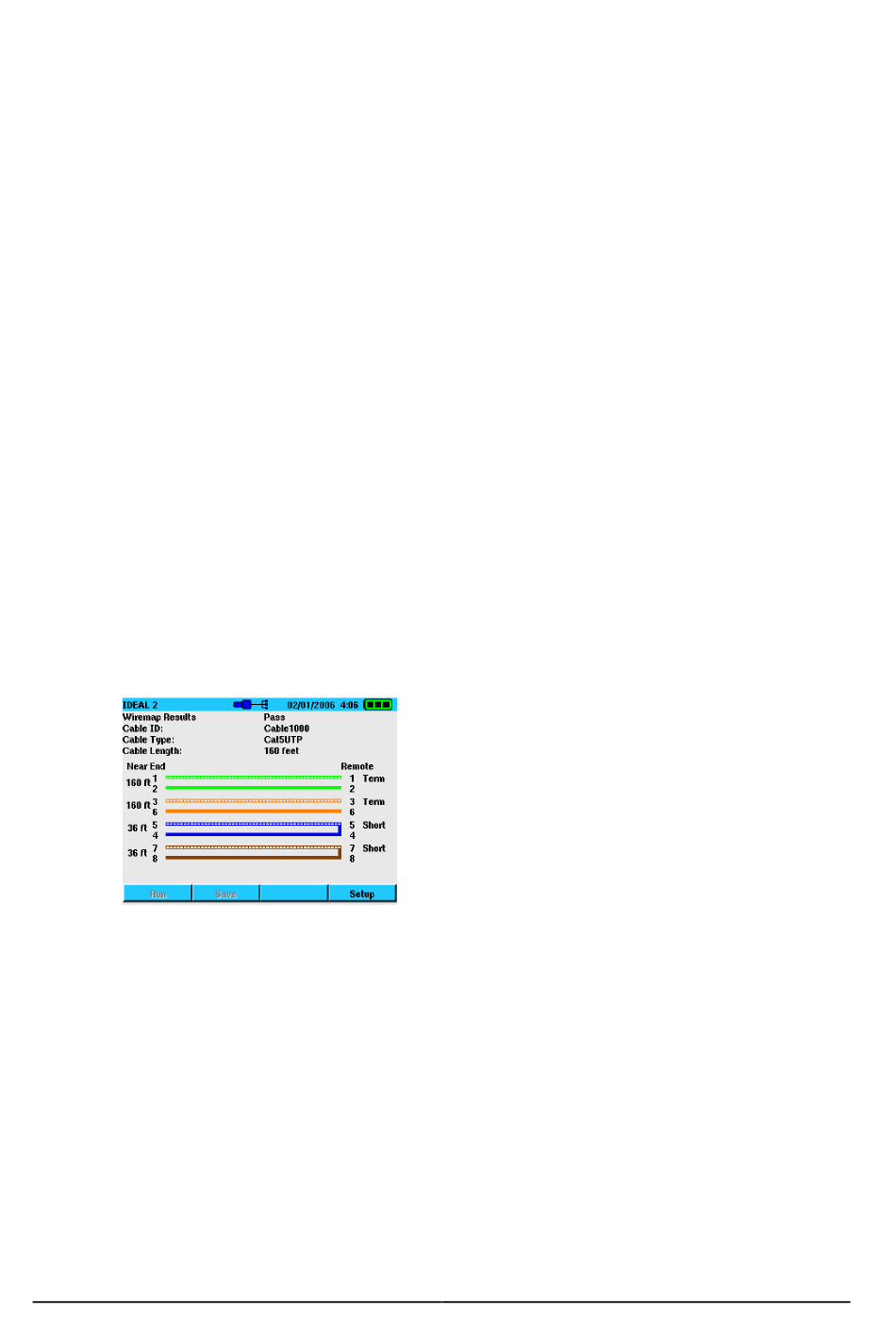

Figure 5-1 Résultats de schéma de câblage
Test de schéma de câblages de liaisons sur un réseau actif
Effectuer un tel test peut donner des résultats présentant un défaut alors qu'il n'y en a
aucun. Beaucoup de commutateurs Ethernet 10/100 Mbps ferment intérieurement les
IDEAL INDUSTRIES Inc.
5 Résultats des tests
Note : Quand les quatre paires sont correctement terminées, la
réflectométrie TDR ne peut pas obtenir une réflexion forte de
l'extrémité distante, ce qui est nécessaire pour faire la mesure de
longueur. Dans ce cas, le DSP interne mesure la longueur du câble.
Lorsqu'un câble est défectueux (ouverture ou fermeture) la
réflectométrie affiche la distance du défaut avec une précision de 1
mètre.
