3.1.3 Installation du ballon d'eau chaude

● Retirer l'emballage. Eliminer l'emballage dans le respect de
l'environnement.
● Dévisser du ballon d'eau chaude les embouts filetés (fig. 3-2,
pos. G), sur lesquels les boucles des poignées doivent être
montées.
● Enfiler les boucles des poignées (pos. A) sur les embouts
filetés (pos. G) et les monter sur les raccords disponibles sur
les faces avant et arrière du ballon d'eau chaude.

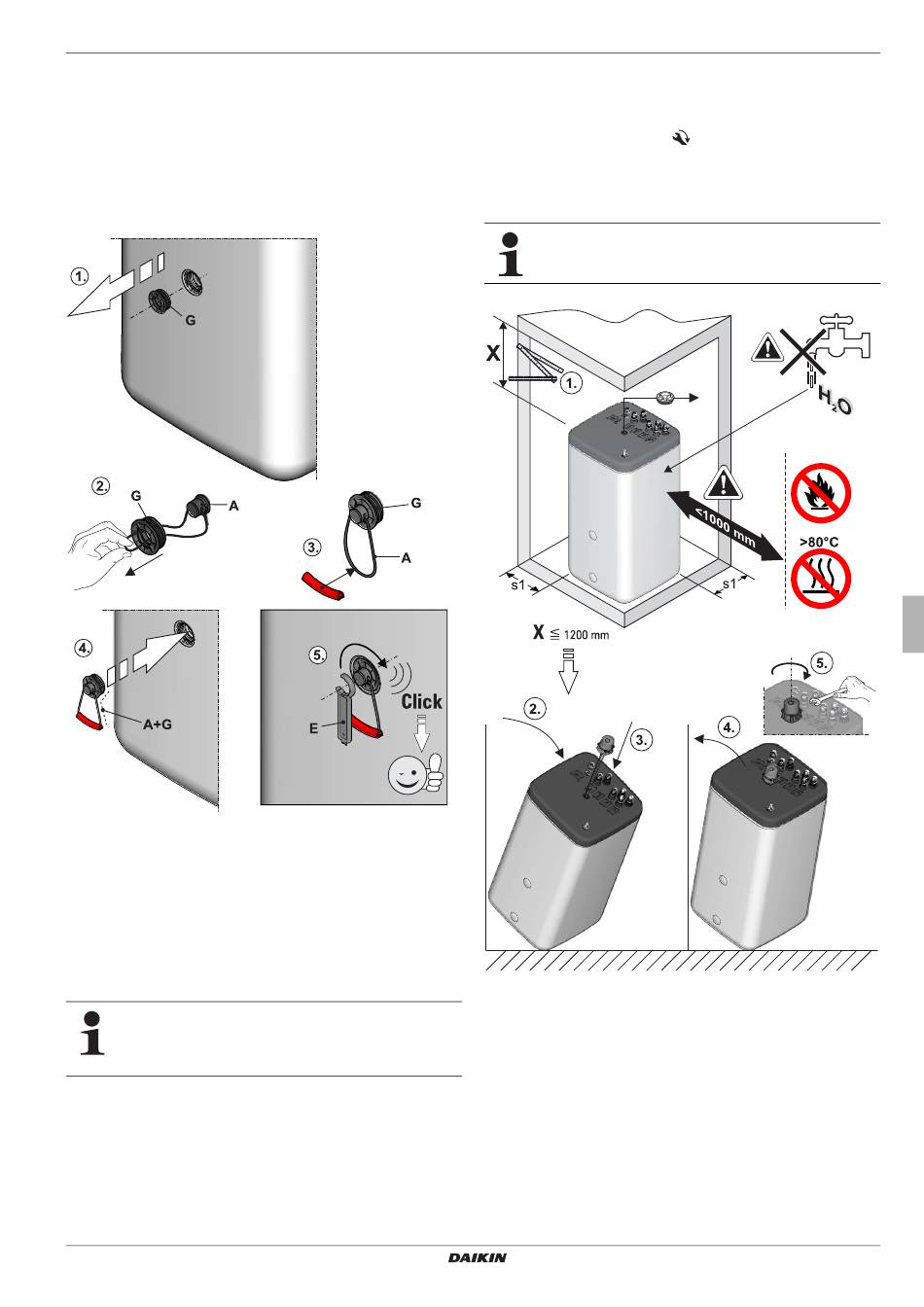

Fig. 3-2 Montage des poignées
● Transporter avec précaution le ballon d'eau chaude à l'empla-
cement de l'installation, utiliser les poignées.
● Installer le ballon d'eau chaude sur l'emplacement d'instal-
lation.
– Distances recommandées (fig. 3-3):
Par rapport au mur (s1) : ≥ 200 mm
Par rapport au plafond (X) : ≥1200 mm.
– Installer le ballon d'eau chaude à proximité du point de
tirage.
En cas d'installation dans des armoires, derrière des
cloisonnements, ou dans des espaces restreints, veiller
à garantir une aération suffisante (par le biais de grilles
d'aération p. ex.).
EKHWP 300/500B
Réservoir d'eau chaude haute puissance
008.1618733_00 – 02/2013
3 x Mise en place et installation
● En cas de l'utilisation d'une résistance électrique (Booster-
Heater) (voir chapitre 2.3.1 « Tubes de chauffage
électrique »), glisser celle-ci dans l'ouverture du couvercle
du ballon d'eau chaude (exemple : voir fig. 3-3).
– Ne serrer qu'à la main (
serrage »).
– En cas de hauteur de pièce insuffisante, incliner le ballon
d'eau chaude de façon à ce qu'il soit possible de monter
la résistance électrique sans l'endommager.
Activer l'alimentation électrique pour la résistance élec-
trique (Booster-Heater) seulement après le remplis-
sage du ballon d'eau chaude.
Fig. 3-3 Installation du ballon d'eau chaude (représenté à l'exemple de
l'EKHWP)
voir chapitre 7.3 « Couples de
Manuel d'installation et de maintenance
11
