Préparation du site / Site Preparation

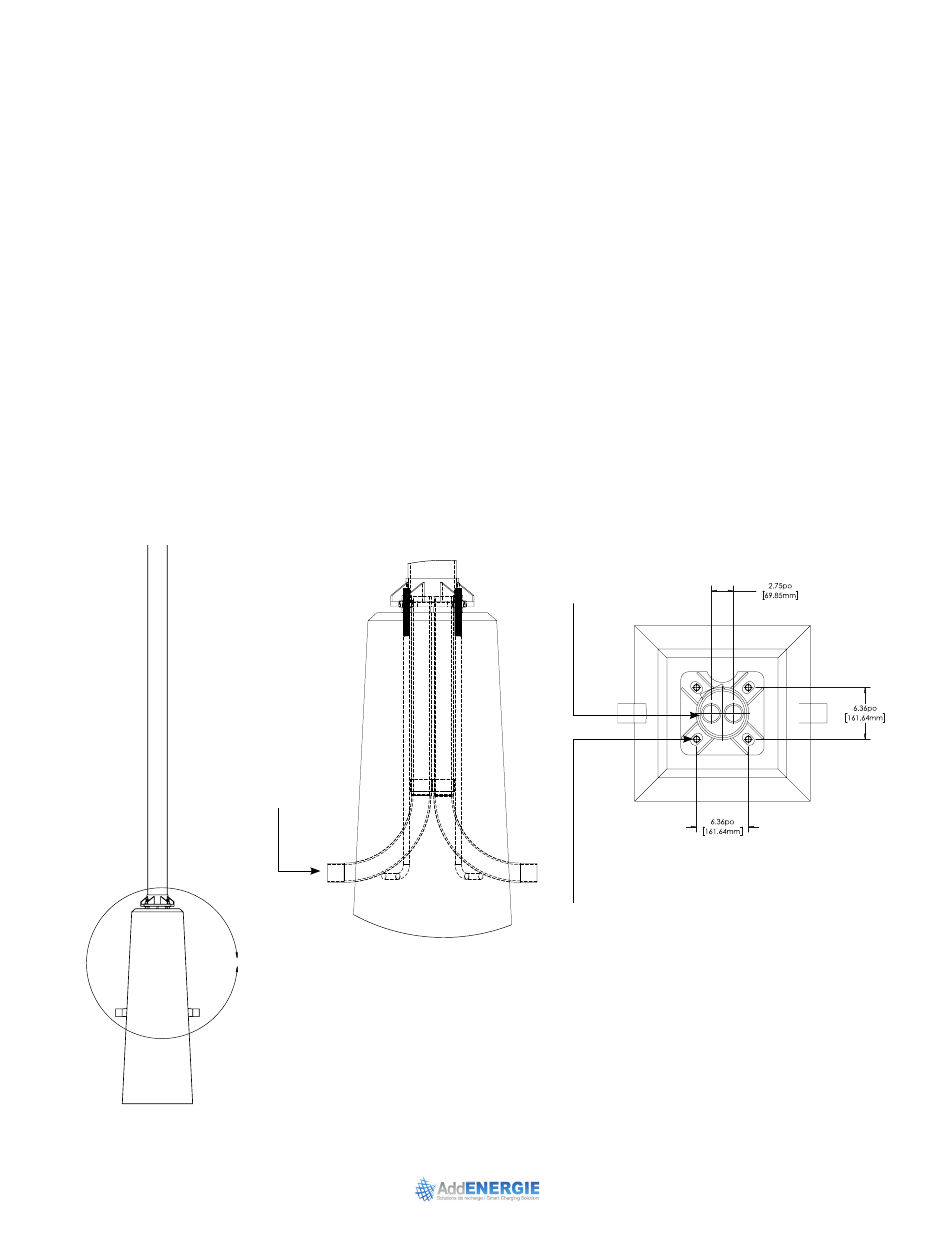

Patron d'ancrage piédestal sans panneau / Anchor bolt pattern for pedestal without panel
L'installateur doit confectionner une base de ciment (ou faire préfabriquer) munie de quatre tiges
d'ancrage filetées de 1" de diamètre, disposées selon le patron ci-dessous. Les tiges doivent sortir d'au
moins 4" de la base de ciment. Le(s) conduit(s) électrique(s) destiné(s) à alimenter les bornes doivent
aussi être intégrés à la base de ciment, sortir au centre du fût et excéder de 2" la base de ciment.
The installer should make on site a concrete base (or use a prefabricated) equipped with four 1"
diameter threaded rods, spaced according to the pattern shown below. The rods should exceed
4" out of the concrete base. The conduit(s) intended to pass on the wiring feeding of the charging
heads should also be integrated in the concrete base, exceeding by 2" in the center of the mast.
Conduits pour le câblage des bornes /
Charging station feeding cables
