7. BUS DIGIWARE

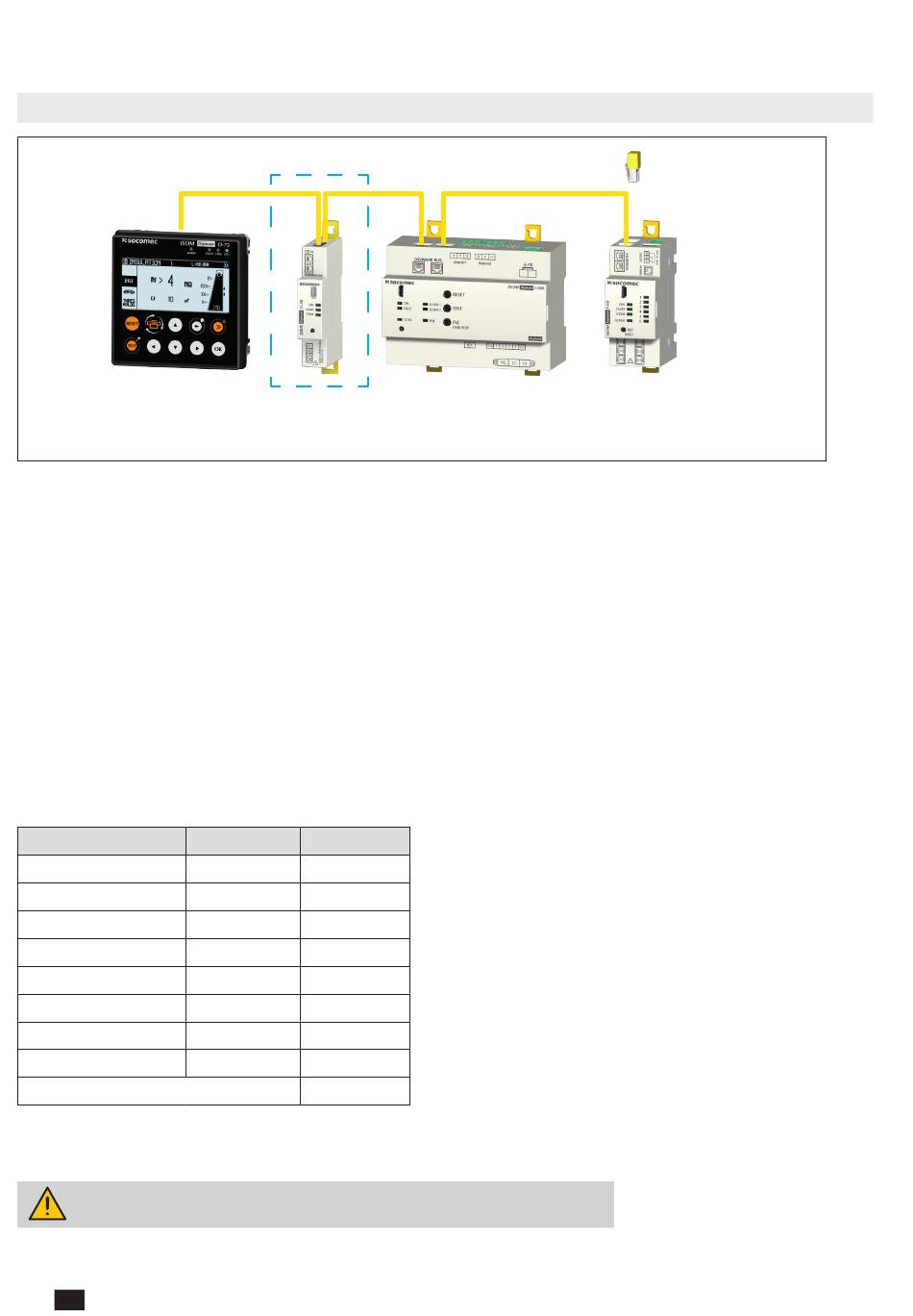

7.1. Principe
Afficheur
ISOM Digiware D
ISOM Digiware est un système qui se compose obligatoirement des éléments suivants :
• Un afficheur déporté ISOM Digiware D-x5
• Un module CPI ISOM Digiware L-60
• Une résistance de terminaison de bus Digiware (réf. 4829 0180). Elle est fournie avec l'afficheur ISOM Digiware D.
En complément, il peut être associé :
• A un ou plusieurs modules mesure DLD ISOM Digiware F-60 afin de réaliser une fonction de localisation sous tension
des défauts d'isolement.
• A un ou plusieurs modules d'adaptation de tores de localisation ISOM T-15.
• A un module de mesure U afin de bénéficier d'une fonctionnalité de type PMD.
Lorsqu'un module DIRIS Digiware U-xx est ajouté au système, il faut impérativement veiller à modifier la vitesse de
communication du bus Digiware à 115200 bauds à l'aide du logiciel Easy Config depuis le module DIRIS Digiware U-xx.
7.1.1. Câble de raccordement bus Digiware
LONGUEUR (M)
0.06
0.1
0.2
0.5
1
2
5
10
Bobine 50 m + 100 connecteurs
Utiliser une longueur de câble la plus courte possible pour optimiser les émissions électromagnétiques.
Respecter une longueur maximale cumulée de 100 mètres.
Utiliser uniquement les câbles SOCOMEC pour le bus Digiware.
50
FR
Option pour PMD :
Module mesure U
DIRIS Digiware U-xx
QUANTITÉ
RÉFÉRENCE
1
4829 0189
1
4829 0181
1
4829 0188
1
4829 0182
1
4829 0183
1
4829 0184
1
4829 0186
1
4829 0187
4829 0185
Module CPI
ISOM Digiware L-60
Terminaison
DIRIS Digiware
Module DLD
ISOM Digiware F-60
ISOM DIGIWARE - 546780E - SOCOMEC
