6.2. Raccordement des capteurs de courant

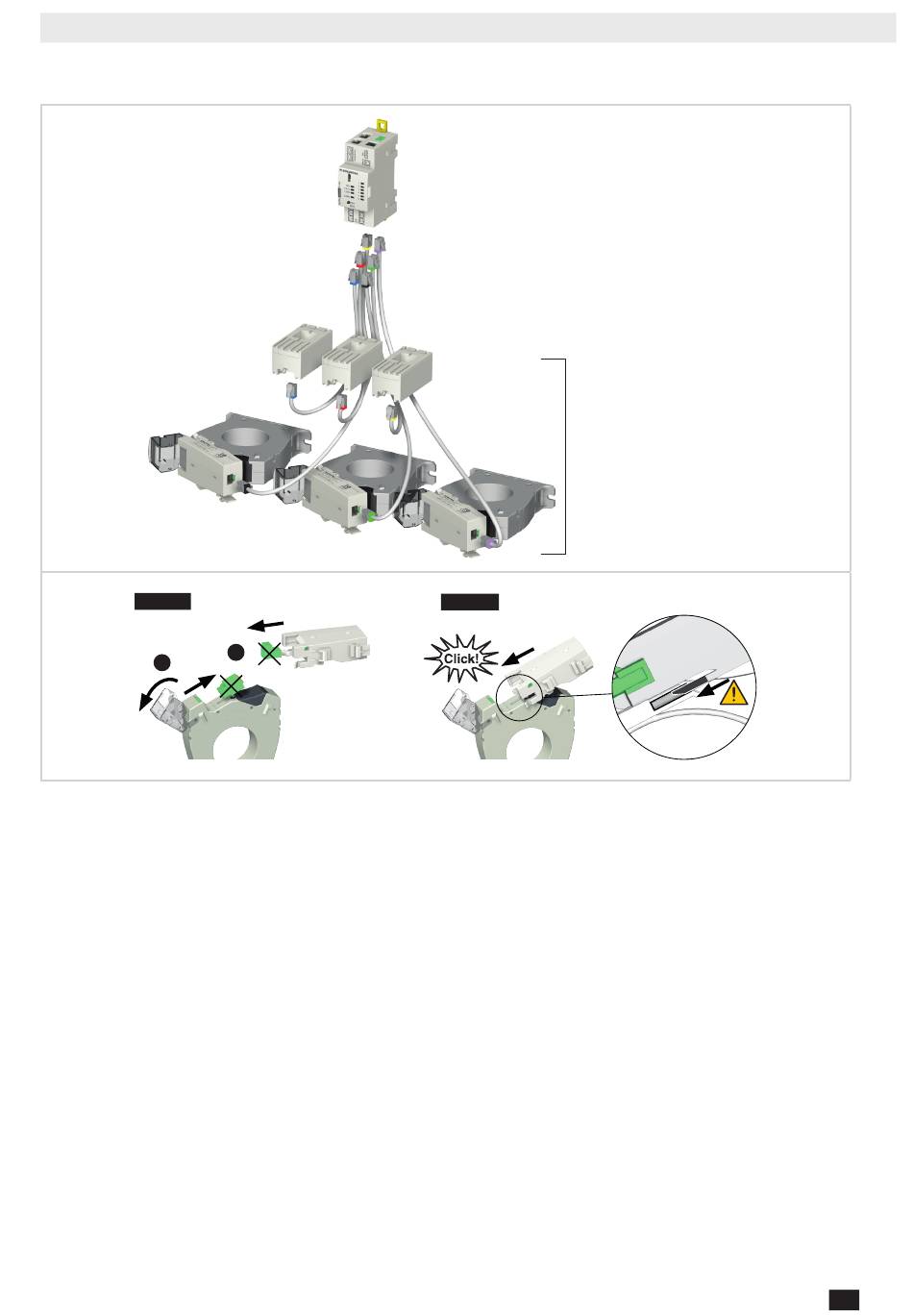

6.2.1. Principe de raccordement

ETAPE 1
1
Important :
• Utiliser pour le raccordement des capteurs de courant ou tores de localisation uniquement les câbles SOCOMEC type
RJ12, droit, paires torsadées, non-blindé, 600 V -10 degC / +70degC selon CEI 61010-1 Ed. 3.0.
• Il est recommandé de monter les capteurs de courant dans le même sens.
• Toujours raccorder l'entrée I01 en premier.
• Dans l'ordre des entrées I01 à I06, commencer par câbler les tores de localisation, puis les capteurs de courant.
ISOM DIGIWARE - 546780E - SOCOMEC
2
ISOM Digiware F-60
capteurs de courant
TE/TR/TF ou tores de
localisation ΔIP
ETAPE 2
FR
43
