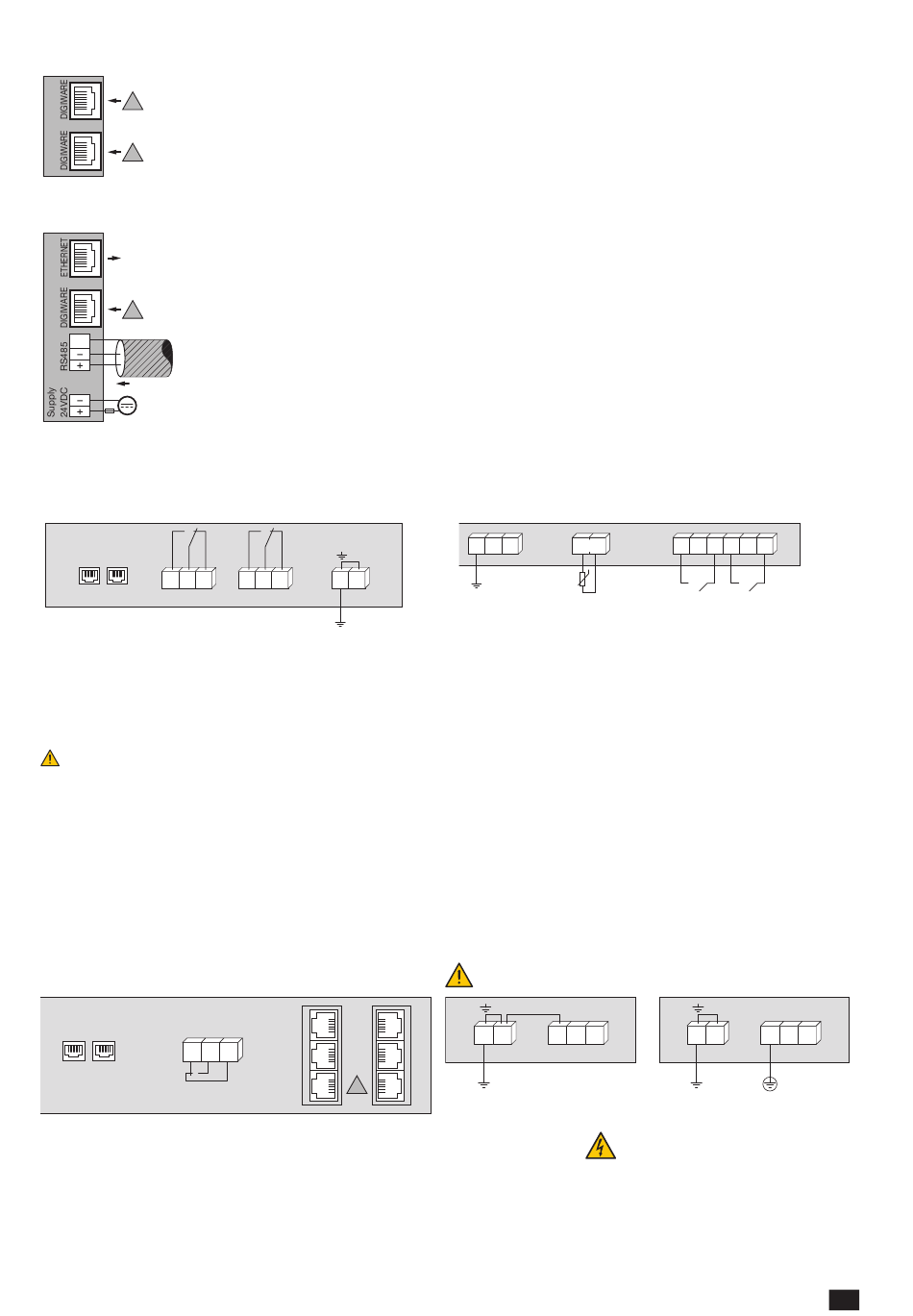

DESCRIPTIF DES BORNIERS
ISOM Digiware D-15h
DIGIWARE
!
BUS
DIGIWARE
!
BUS
ISOM Digiware D-55 / D-55h / D-75
ETHERNET
DIGIWARE
!
BUS
LIYCY-CY
NC
MASTER
(20 W max)
Protection 1A gG
ISOM Digiware L-60
Bornier supérieur
DIGIWARE BUS
14 11
12
Alarme 1
Digiware Bus : connexion bus Digiware avec autres
équipements de la gamme Digiware.
14 - 11 - 12 : sortie relais d'alarme 1.
(L-60 : isolement / L-60h : surcharge ou surchauffe).
24 - 21 - 22 : sortie relais d'alarme 2.
(L-60/L-60h : isolement).
Il est interdit d'utiliser sur un relais 230V et sur l'autre
un signal TBTS.
Des phases différentes peuvent être utilisées sur les 2
relais de sorties, elles doivent cependant être issues du
même réseau triphasé.
Les contacts secs des relais doivent être protégés par
un fusible 2A gG => utilisation jusqu'à 2A en charge
résistive.
Et T3AH250V => utilisation jusqu'à 3A en charge résistive.
TERRE FE : raccordement à la terre fonctionnelle.
ISOM Digiware F-60
DIGIWARE BUS
OUTPUT
11
14
RJ45
24V (1A MAX)
Digiware Bus : connexion bus Digiware avec autres
équipements de la gamme Digiware.
11 - 12 - 14 : sortie relais d'alarme (protection fusible 1A gG).
I01 - I02 - I03 - I04 - I05 - I06 : connexion ISOM T-15
(vers tores) ou capteurs de courant TE/TR/TF.
ISOM DIGIWARE - 546780E - SOCOMEC
FE
24 21
22
Alarme 2
I 01
I 04
12
I 02
I 05
!
I 03
I 06
Bornier inférieur
KE
L1
L2
θ >
θ >
PTC (120ºC)
KE - L1 - L2 : tension réseau Un + Terre d'injection θ > :
liaison à la sonde de température (PTC).
C out : commun de liaison des sorties.
(Output: 12-24VDC Min 600Ω 40 mA max Input: Max
100Ω).
C in : commun de liaison des entrées (Max 100Ω).
1 - 2 - 3 - 4 : connexion en entrées ou sorties (selon
configuration).
Raccordement L-60 / L-60h
FE
KE
L1
L2
Non autorisé
1
2
3
4
C out
C in
Exemple
Exemple
de câblage
de câblage
en sortie
en entrée
FE
KE
L1
L2
Autorisé
FR
41
