RG59 o, preferentemente, RG6 desde la habitación principal a la habitación remota.
NOTA: Si el/los amplificador/es de RF, divisor/es o grifo/s se utiliza/n en cualquier lugar de
la línea del cable coaxial entre el acoplador de CPL y el inyector INJ, se debe comprobar
si estos son pasivos de CC con el fin de estar seguros de guiar los comandos IR a través
del/de los amplificador/es y divisor/es.
5. Instalación de la ebode IR Link C
INSTALACIÓN DEL RECEPTOR IRLP IR
Inserte el mini conector rojo
conectado al IRLP en el enchufe
marcado "IR RECEIVER" en el Inyector

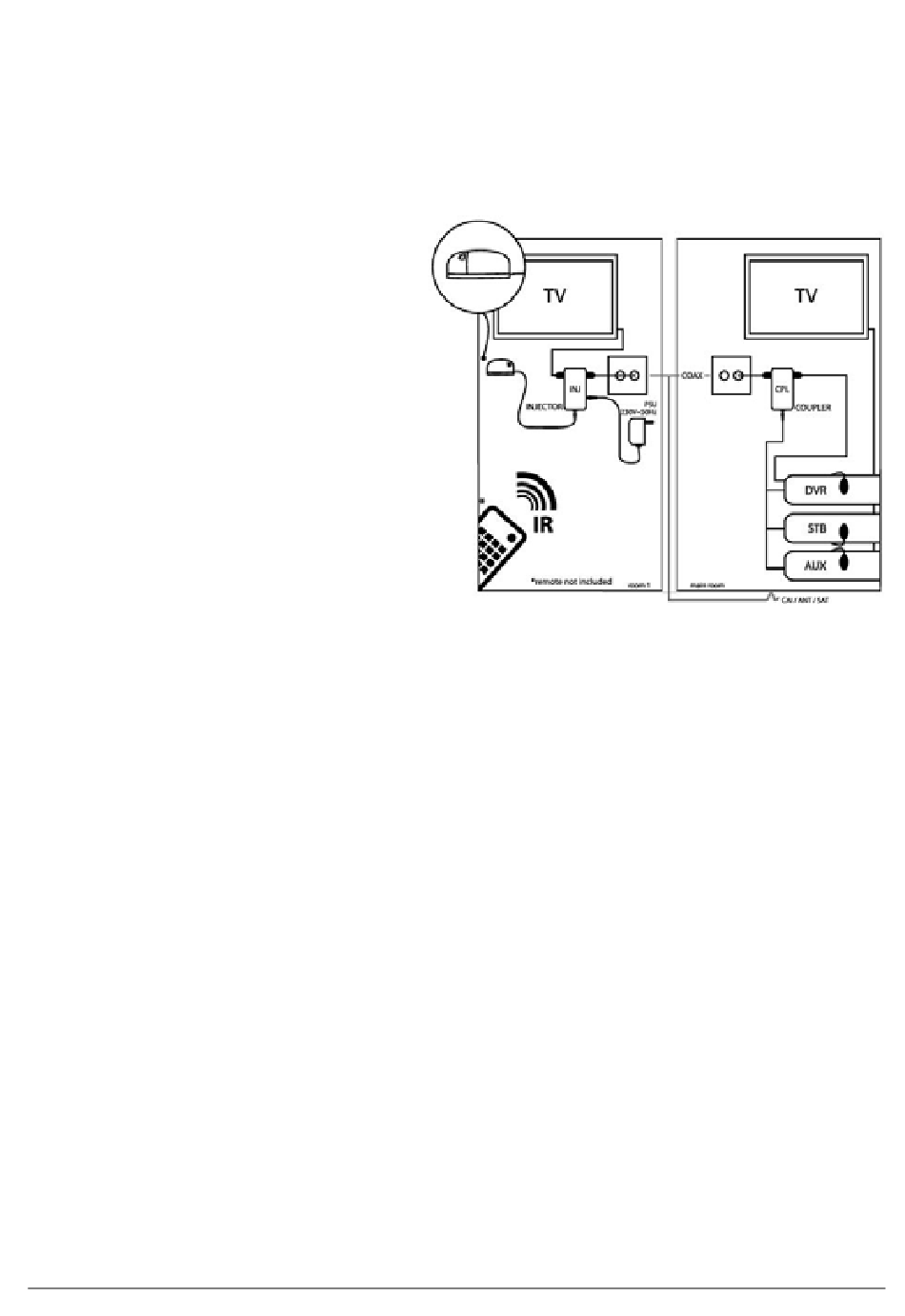

de INJ. Consulte la figura 2.
Conecte el cable de la fuente de
alimentación 12 V CC en el enchufe
marcado "+12 V" en el inyector de
INJ. Conecte la fuente de
alimentación a una toma de 230V
50Hz ~ después de haber hecho todas
las demás conexiones.
Coloque el Receptor IRLP IR de modo
que el haz de infrarrojos del mando a
distancia de mano tenga una vista
directa en la parte delantera de la
unidad (a menos de 10m). El Receptor
del puede fijarse a la superficie
mediante el uso de cinta adhesiva de doble cara o por medio del agujero para tornillo
que existe en la parte inferior de la unidad.
INSTALACIÓN DEL INYECTOR INJ
Inserte el conector "TO TV" en la parte posterior del Inyector INJ en el enchufe "RF IN" del
televisor en la habitación remota. Conecte el cable entre habitaciones al enchufe "ANT
INPUT" del inyector de INJ.
INSTALACIÓN DEL ACOPLADOR DE CPL
Inserte el conector "SAT / VCR" en la parte posterior del acoplador de CPL en el enchufe
"Out to TV" de su DVR de la habitación principal.
Conecte cable entre habitaciones en el enchufe "REMOTE / TV" del acoplador de CPL,
como se muestra en la figura. 2
INSTALACIÓN DEL TRIPLE EMISOR DE INFRARROJOS 3IREDB
Conecte el emisor 3IREDB en el enchufe marcado "EMITTER" del acoplador de CPL en la
habitación principal.
Los emisores deben ser instalados directamente en la "ventana" del sensor de infrarrojos,
en el panel frontal del receptor de satélite, del DVR, del receptor por cable, etc.
Simplemente retire el papel protector que expone la superficie adhesiva de cada emisor
y aplíquelo al centro de la ventana del sensor.
NOTA: Aunque el IRED aparece oscuro a la vista, es transparente a los infrarrojos. Al
colocar el IRED directamente sobre la/s ventana/s de infrarrojos del/de los componente/s
no se bloqueará de control de infrarrojos directamente desde un dispositivo remoto.
ATENCIÓN: Si usted está utilizando solamente un aparato A / V, entonces no es necesario
utilizar emisores de IR adicionales. ¡Nunca lo quite del cable! Simplemente revista el
cable y déjelo cerca de su CPL.
