LET OP: Als er ergens versterker(s), splitters of taps gebruikt worden in het coax kabel circuit
tussen de CPL Coupler en de INJ Injector, dan moet u ervoor zorgen dat deze DC passief
zijn om het InfraRood signaal niet te blokkeren.

5. Installeren van de ebode IR Link C

INSTALLEREN VAN DE IRLP ONTVANGER
Plaats de rode mini plug van de IRLP in
de aansluiting 'IR Receiver' van de INJ
Injector (zie plaatje 2).
Plaats de plug van de 12VDC
Voedingsadapter in de aansluiting
gemarkeerd '+12 V' van de INJ
Injector. Plaats de voedingsadapter in
een 230V~50Hz stopcontact nadat alle
aansluiting zijn gemaakt.
Positioneer de IRLP IR Ontvanger
zodanig dat de InfraRood straal van
uw afstandsbediening direct zicht
heeft op de voorkant van de IRLP
(binnen 10m). De Ontvanger kan aan
het oppervlakte vast gemaakt worden
door

gebruik

te maken van de
zelfklevende folie of via een ophangoogje aan de onderkant van de Ontvanger.
INSTALLEREN VAN DE INJ INJECTOR
Steek de 'TO TV' plug op de achterkant van de INJ Injector in de 'RF IN' op de TV in de
extra kamer. Sluit de coax kabel aan op de 'ANT INPUT' op de INJ Injector.
INSTALLEREN VAN DE CPL COUPLER

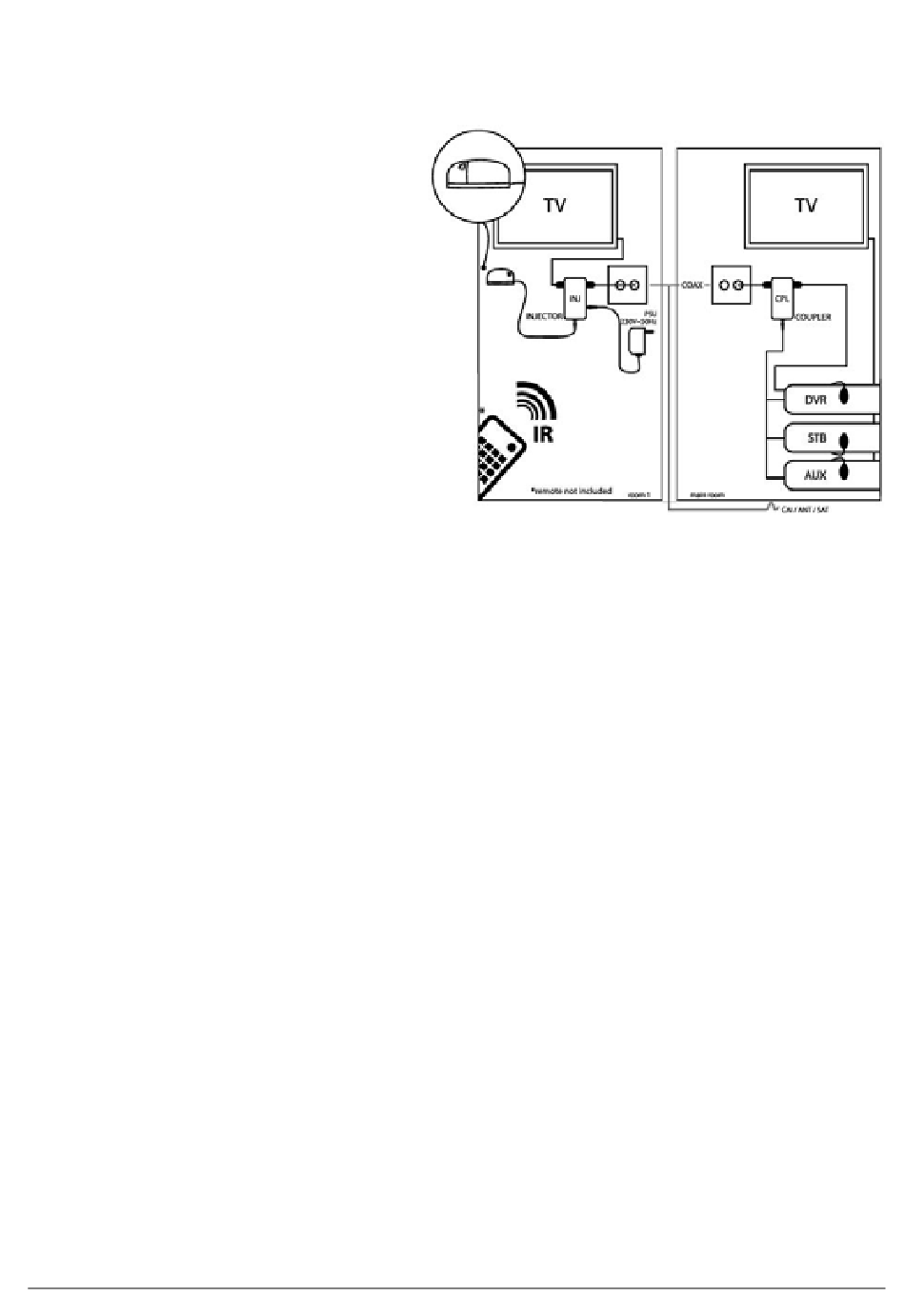

Steek de 'SAT/VCR' plug op de achterkant van de CPL Coupler in de 'OUT TO TV' op de
DVR (of ander te bedienen A/V apparaat) in de hoofdkamer. Sluit de coax kabel aan op
de 'REMOTE/TV' aansluiting op de CPL Coupler, zoals te zien in Figuur 2.
INSTALLEREN VAN DE3IREDB IR LEDs
Steek de 3IREDB LED in de aansluiting gemarkeerd 'EMITTER' op de CPL Coupler in de
hoofdkamer. De IR LEDs moeten direct op het InfraRood sensor raam op de voorkant van
bijv. uw Satelliet Ontvanger, DVR, Settop Box, etc geplakt worden. Ga als volgt te werk:
Verwijder de plakstrip aan de achterkant van de IR LED en plaats hem op het midden van
het InfraRood sensor 'raam'.
LET OP: Alhoewel de IRED donker lijkt te zijn, laat deze wel InfraRood licht door. Indien u de
IRED direct op het InfraRood sensor raam plaatst, zal deze nog steeds bediend kunnen
worden met uw originele afstandsbediening.
LET OP: Gebruikt u maar één apparaat, dan laat u de andere IR LEDs ongebruikt (NOOIT
VERWIJDEREN).
6. Gebruik
Om het ebode IR Link C systeem te gebruiken richt u simpelweg uw huidige
afstandsbediening op de IRLP Ontvanger en drukt u op de gewenste knop. De rode LED
op de voorkant van de IRLP Ontvanger zal ontvangst van uw InfraRood signaal
bevestigen door te knipperen.
