3 Description du tableau de commande

3 Description du tableau de commande
3.1

Signification des touches

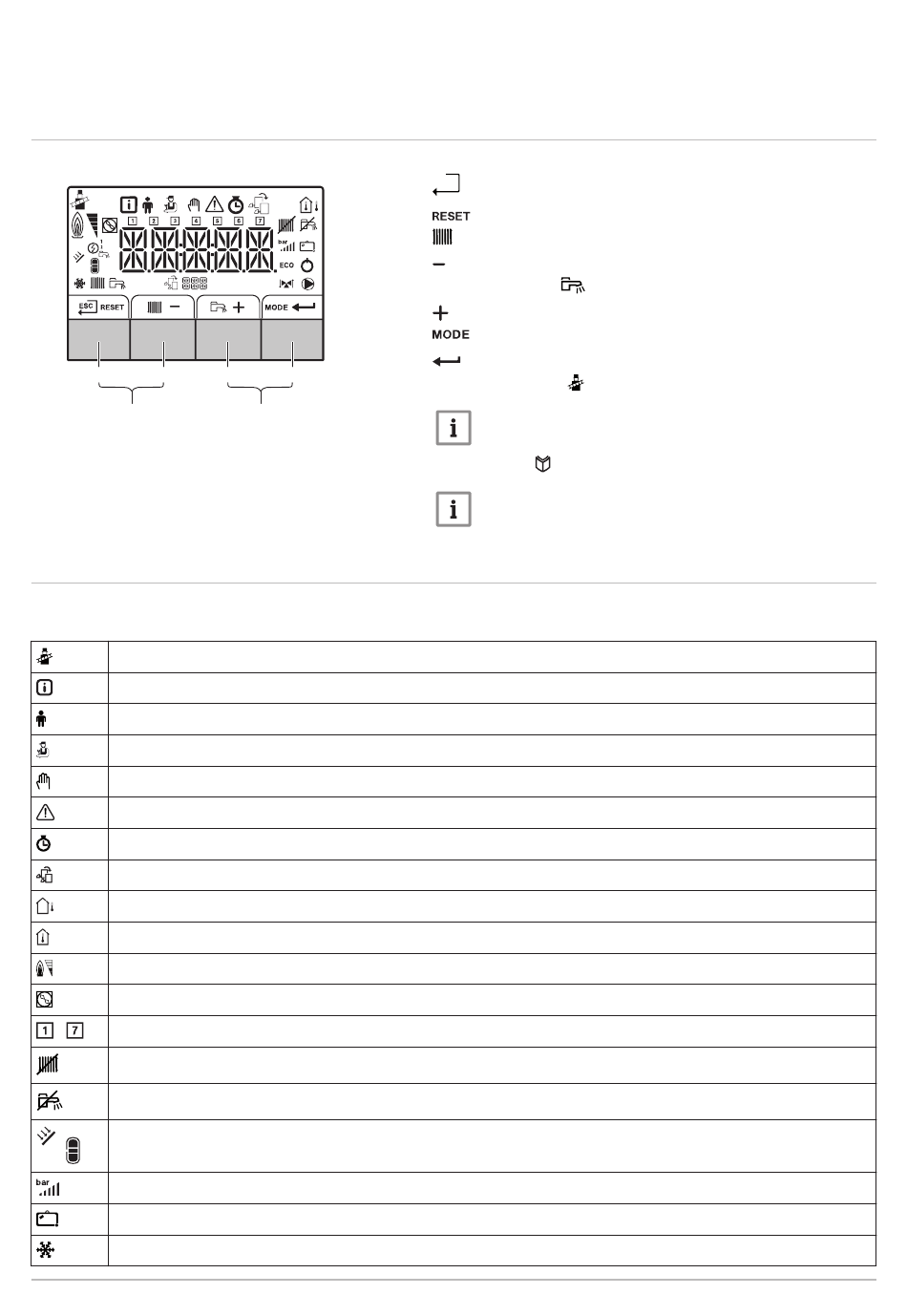

Fig.1 Tableau de commande
1 2
5
3.2

Signification des symboles sur l'afficheur

Tab.1 Symboles sur l'afficheur
Le mode Ramoneur est activé (pleine charge ou charge partielle forcée pour la mesure de O
Menu Information : lire les différentes valeurs actuelles.
Menu Utilisateur : les réglages des paramètres du niveau utilisateur peuvent être modifiés.
Menu Installateur : paramètres pouvant être modifiés par l'installateur.
Menu mode manuel : possibilité de configurer le mode manuel.
Menu Erreur : possibilité de lire les erreurs.
Compteur des heures / Programmation horaire / Menu Affichage de l'heure.
Menu Carte de commande : (en option) possibilité de lire les cartes de commande.
La sonde extérieure est raccordée.
La sonde de température ambiante est raccordée.
Niveau de sortie du brûleur (1 à 5 barres, chaque barre représentant 20 %)
La pompe à chaleur est sous tension.
Affichage du jour
-
La fonction Chauffage central est désactivée.
Le fonctionnement de l'ECS est désactivé.
La chaudière solaire est activée et le niveau de chauffe de la chaudière est affiché.
Affichage de la pression hydraulique du système.
Le programme vacances est activé.
La protection antigel est activée.
6
3 4
6
AD-3000833-01
1

Esc : Retour au niveau précédent.
Réarmer : Réarmement manuel.
2
Température de départ de CH Accès à la température définie.
Touche moins : Diminution de la valeur.
3 Température ECS :
Touche plus : Augmentation de la valeur.
4
Fonction CH/ECS : Active et désactive la fonction (ON/ OFF)
Touche Enter : Confirme la sélection ou la valeur.
5 Touches Ramoneur
Important
Appuyer simultanément sur les touches 1 et 2.
6 Touches Menu
Important
Appuyer simultanément sur les touches 3 et 4.
Accès à la température définie.
).
2
