- Page 1 Tableau de commande Français Colis RC 1 30/08/05 Notice Technique 63122...
-
Page 2: Table Des Matières
Sommaire Généralités ................. .3 1 Présentation . -
Page 3: Généralités
Généralités Le tableau de commande équipe les chaudières Remeha des Avertissement gammes P 520, P 420 et P 320. Le montage et l'installation doivent être effectués par des Le présent produit sera commercialisé dans les états membres de professionnels qualifiés. -
Page 4: Description

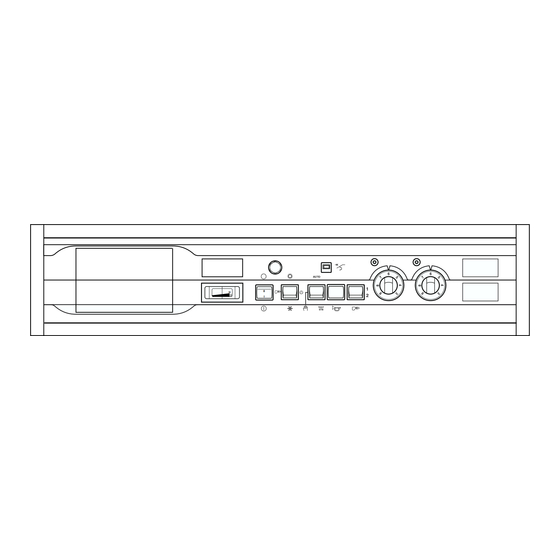

Description Interrupteur 3 positions Auto / Manuel / TEST STB - On peut laisser indifféremment l'interrupteur en position manuelle ou automatique AUTO. - TEST STB: action momentanée pour tester le thermostat de sécurité. - Appuyer sur l'interrupteur TEST STB et placer l'interrupteur de coupure de pompe (2) en position "Eté"... -
Page 5: Principe De Fonctionnement
Principe de fonctionnement • Régulation de la chaudière La régulation de la chaudière peut être assurée: - soit par les thermostats de chaudière, - soit par la régulation Rematic si elle a été installée (option) - soit par le tableau Rematic en cas d'installation en cascade. - Soit par une régulation externe comportant des sorties en contacts secs (bornier de raccordement présent dans le tableau de commande). -
Page 6: Tableau De Commande
Tableau de commande Pour ouvrir le tableau: Desserrer de 2 tours les deux vis situées de chaque côté, à l’avant du tableau. Rabattre le tableau de commande vers l’arrière. Les câbles de raccordement sont amenés vers l’avant par les découpes situées dans le panneau arrière de la chaudière et conduits dans 1 ou 2 chemins de câbles vers le tableau selon le type de chaudière. -
Page 7: Installation Avec Option Régulation Rematic
2 Installation avec option régulation Rematic Montage de la régulation Rematic La régulation Rematic s’intègre dans la partie avant gauche du tableau de commande. 30/08/05 - 300003801-001-C Tableau de commande RC1... -
Page 8: Raccordements
Mise en place du câblage complémentaire Raccordements Effectuer les raccordements électriques. Alimentation 230V Pompe circuit chauffage Contrôleurs de débits Pont fil blanc à retirer Pompe chauffage Tableau de commande RC1 30/08/05 - 300003801-001-C... - Page 9 Bornier de raccordement des sondes et commande de la régulation Rematic. Mise en place des sondes dans le doigt de gant de la chaudière : Insérer le bulbe A du thermomètre en dernier. Se reporter à la notice de la régulation. Il faut séparer les fils de sonde(s) très basse tension des fils véhiculant du 230 Volts pour éviter les problèmes de perturbations électromagnétiques.
-
Page 10: Montage De La Régulation
Montage de la régulation - Faire passer les connecteurs bleus par l’ouverture du tableau de commande. - Embrocher sur la face arrière de la régulation les connecteurs. - Engager le boîtier par l'avant et le fixer à l'aide des 2 vis plastiques 1/4 de tour (dans le sens des aiguilles d'une montre) situées en partie avant de la régulation. -
Page 11: Raccordement D'une Régulation Externe
3 Raccordement d'une régulation externe Commande de la première allure du brûleur par contact sec Commande de la deuxième allure du brûleur par contact sec - Voir description des connecteurs brûleur ci-après. Alimentation 230V Contrôleurs de débits Pont fil blanc à retirer 4 Raccordement du voyant alarme brûleur Voyant alarme brûleur 30/08/05 - 300003801-001-C... -
Page 12: Raccordement Du Voyant Alarme Pressostat Manque D'eau (Uniquement Nl)
5 Raccordement du voyant alarme pressostat manque d'eau (Uniquement NL) Voyant alarme pressostat manque d'eau 6 Raccordement du voyant alarme du thermostat de sécurité Voyant alarme thermostat de sécurité Tableau de commande RC1 30/08/05 - 300003801-001-C... -
Page 13: Raccordement Du Compteur Horaire (Colis Bg 40)
7 Raccordement du compteur horaire (Colis BG 40) Un ou deux compteurs horaires de 1e et de 2e allure peuvent être montés en option en face avant du tableau. Pour cela: - retirer le cache en découpant la peau avec un cutter en suivant les bords du rectangle de couleur. - récupérer les fils en attente dans le tableau - brancher les fils sur le compteur: - Fils marrons et bleus pour la première allure... -
Page 14: Raccordement Du Thermomètre De Fumées (Colis Bp 28)
8 Raccordement du thermomètre de fumées (Colis BP 28) Un thermomètre de fumée peut être monté en option en face avant du tableau. Pour cela: - retirer le cache en découpant la peau avec un cutter en suivant les bords du rectangle de couleur. - clipper le thermomètre dans l'ouverture. -
Page 15: Brûleur Non Équipé De Connecteurs Embrochables
Brûleur non équipé de connecteurs embrochables Dans ce cas il est nécessaire de décâbler les connecteurs fournis avec le câble brûleur. Le schéma ci-contre indique les numéros de fils et des bornes des connecteurs brûleur. Le tableau ci-dessous précise comment raccorder les câbles sur le boîtier de commande du brûleur. N°... -
Page 16: Schéma De Principe
Schéma de principe 1 Schéma de principe du tableau de commande Pompe chauffage TCH1 Thermostat de chaudière 1ère allure Brûleur TCH2 Thermostat de chaudière 2ème allure Barrette Thermostat de sécurité Connecteur de régulation Voyant alarme brûleur Compteur horaire 1ère allure VA-TS Voyant alarme thermostat de sécurité... -
Page 17: Schéma De Principe Du Tableau De Commande Avec Option Régulation Rematic
2 Schéma de principe du tableau de commande avec option régulation Rematic Pompe chauffage TCH1 Thermostat de chaudière 1ère allure Brûleur TCH2 Thermostat de chaudière 2ème allure Barrette Thermostat de sécurité Connecteur de régulation Voyant alarme brûleur Compteur horaire 1ère allure VA-TS Voyant alarme thermostat de sécurité... -
Page 18: Mise En Service Et Utilisation
Mise en service et utilisation 1 Tableau de commande sans régulation Rematic La première mise en service doit être effectuée par un Réglage de la butée des thermostats: professionnel qualifié. Avant d'allumer la chaudière, vérifier que l'installation est bien remplie en eau. Effectuer la mise en service dans l'ordre chronologique suivant: •... -
Page 19: Tableau De Commande Avec Option Régulation Rematic
2 Tableau de commande avec option régulation Rematic La première mise en service doit être effectuée par un professionnel qualifié. Avant d'allumer la chaudière, vérifier que l'installation est bien remplie en eau. Effectuer la mise en service dans l'ordre chronologique suivant: •... - Page 20 Pièces de rechange Pour commander une pièce de rechange, indiquer le numéro de référence situé en face du repère désiré. 30/08/05 - 300003801-002-B Tableau de commande à poser Tableau de commande RC1 30/08/05 - 300003801-001-C...
- Page 21 Rep. Code Désignation Tableau de commande à poser 8555-8902 Dispositif de commande équipé (Colis RC1) 8555-0527 Socle tableau peint 8555-0536 Fond tableau de commande complet peint 8555-0537 Plaque latérale peinte 8555-0538 Enjoliveur tableau peint 8553-0526 Spoiler tableau peint 8555-0505 Façade tableau équipé peint 9750-9034 Joue latérale 8555-8093...
- Page 22 Tableau de commande RC1 30/08/05 - 300003801-001-C...
- Page 23 Tableau de commande RC1 30/08/05 - 300003801-001-C...
- Page 24 © Droits d'auteur Toutes les informations techniques contenues dans la présente notice ainsi que les dessins et schémas électriques sont notre propriété et ne peuvent être reproduits sans notre autorisation écrite préalable. .Les descriptions et caractéristiques sont données à titre indicatif, elles peuvent donc subir des modifications sans avis préalable et sans obligation de les appliquer aux appareils livrés ou en commande.
