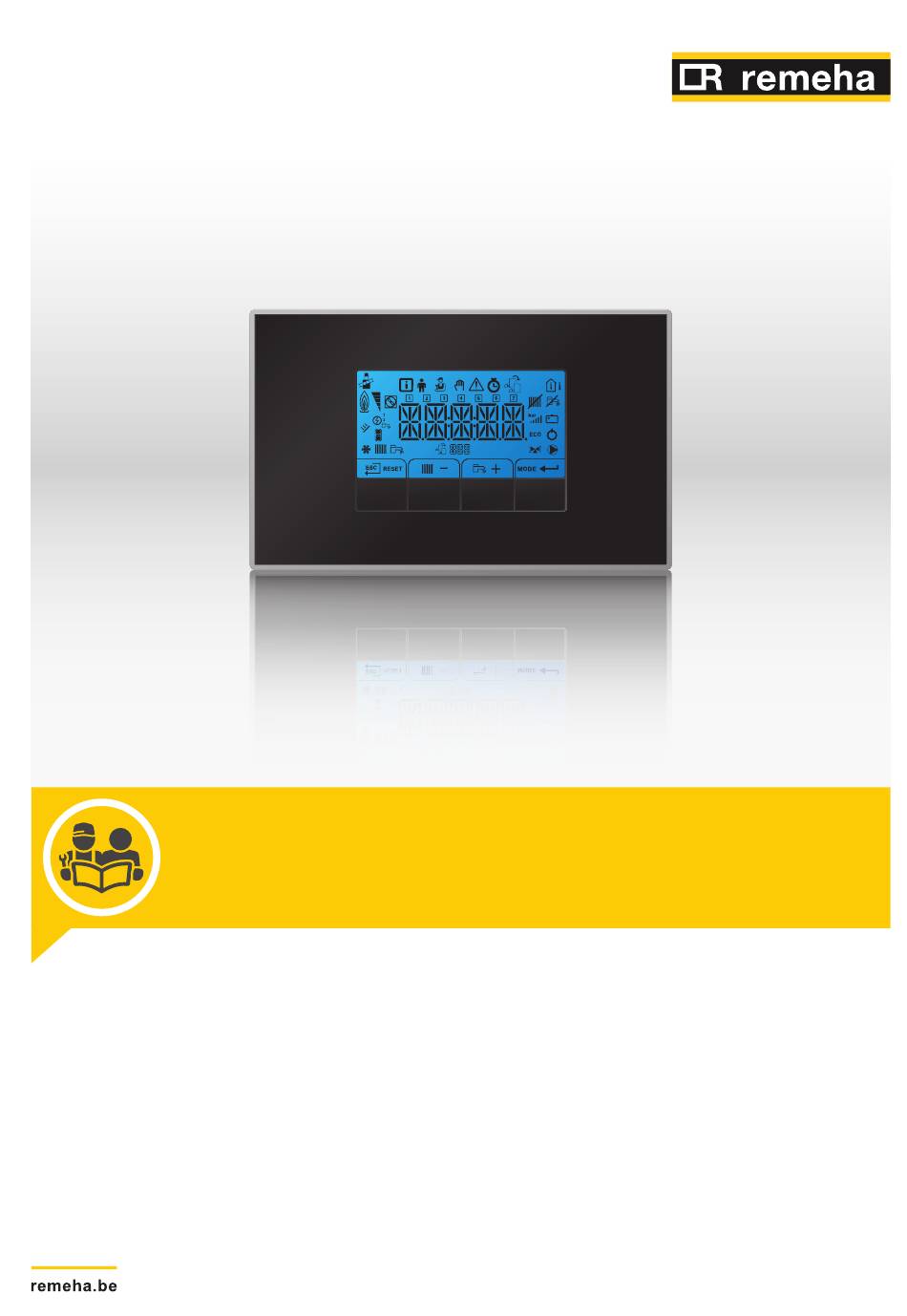

- Page 1 Belgique Deutsche Anleitung auf Anfrage erhältlich Notice d'installation et d'utilisation Tableau de commande HMI S-control Version d'un logiciel 1.0...
- Page 2 Cher client, Merci d'avoir fait l'acquisition de cet appareil. Nous vous invitons à lire attentivement la présente notice avant d'utiliser votre appareil. Conservez ce document dans un en droit adapté afin de pouvoir vous y référer ultérieurement. Pour garantir un fonctionnement sûr et efficace, nous vous recom mandons de procéder régulièrement aux opérations d'entretien nécessaires.
-
Page 3: Table Des Matières
Table des matières Table des matières Consignes de sécurité ................4 Responsabilités . -
Page 4: Consignes De Sécurité
1 Consignes de sécurité Consignes de sécurité Responsabilités 1.1.1 Responsabilité du fabricant Nos produits sont fabriqués dans le respect des exigences des différentes directives applicables. Ils sont de ce fait livrés avec le marquage tous les documents nécessaires. Ayant le souci de la qualité de nos pro duits, nous cherchons en permanence à... -
Page 5: Propos De Cette Notice
2 A propos de cette notice A propos de cette notice Documentation complémentaire La documentation suivante est disponible en complément de la présente notice : Notice d'installation, d'utilisation et d'entretien Règles relatives à la qualité de l'eau Symboles utilisés 2.2.1 Symboles utilisés dans la notice Dans cette notice, différents niveaux de danger sont utilisés pour attirer l'attention sur des indications particulières. -
Page 6: Description Du Tableau De Commande
3 Description du tableau de commande Description du tableau de commande Signification des touches Fig.1 Tableau de commande Esc : Retour au niveau précédent. Réarmer : Réarmement manuel. Température de départ de CH Accès à la température définie. Touche moins : Diminution de la valeur. 3 Température ECS : Accès à... - Page 7 3 Description du tableau de commande Le chauffage central est activé. La production d'ECS est activée. Affichage de la carte électronique sélectionnée. La vanne à trois voies est raccordée. La pompe de circulation est en marche. Le mode ECO est activé. Éteindre et rallumer l’appareil.
-
Page 8: Mise En Service
4 Mise en service Mise en service Programme de démarrage Différents courts éléments d'information apparaissent à l'écran au démar rage. Ces messages d'informations s’affichent les unes après les autres : Affichage de la version du tableau de commande ( Charger les informations de la carte CU ( Chercher des options connexes ( Afficher la version du logiciel de la carte CU ( Afficher la version des paramètres de la carte CU (... -
Page 9: Utilisation
5 Utilisation Utilisation Utilisation du tableau de commande 5.1.1 Navigation dans les menus Fig.2 Étape 1 1. Appuyer sur une touche quelconque pour activer le régulateur de puis l'écran de veille. MW-3000377-02 Fig.3 Étape 2 2. Accéder aux options de menu disponibles en appuyant simultané ment sur les deux touches de droite. -
Page 10: Réglage De L'heure Et De La Langue
5 Utilisation Réglage de l'heure et de la langue Important En premier lieu, avant d'utiliser le tableau de commande, définir la langue, puis l'heure, le jour et la date. 5.2.1 Réglage de la langue 1. Naviguer dans le menu Utilisateur. Fig.10 Étape 2 2. -
Page 11: Arrêt
5 Utilisation Fig.19 Étape 5 5. Appuyer sur la touche pour accéder aux paramètres du chauffa Minutes Jour Mois MW-3000395-01 Année Fig.20 Étape 6 6. Appuyer sur la touche pour confirmer le paramètre. MW-3000354-01 Fig.21 Étape 7 7. Appuyer sur la touche pour modifier la valeur. -
Page 12: Arrêt De La Production D'ecs
5 Utilisation 5.3.2 Arrêt de la production d'ECS Fig.29 Étape 1 1. Appuyer sur la touche pendant 2 secondes. MW-3000328-01 Fig.30 Étape 2 2. Appuyer sur la touche pour sélectionner la production d'ECS. MW-3000398-01 Fig.31 Étape 3 3. Appuyer sur la touche pour confirmer la sélection de production d'ECS. -
Page 13: Réglages
6 Réglages Réglages Paramètres du tableau de commande Tab.3 Réglages d’usine Réglage Description Plage de réglage HMI S- control AP067 Réglage du rétro-éclairage (l'ÉCLAIRAGE) 0 = arrêt du rétro-éclairage après 3 minutes 1 = le rétro-éclairage reste actif AP103 Réglage de la langue (LANGUE) 0 = Pas de langue EN = Anglais FR = Français... -
Page 14: Modification De La Température De Départ Du Chauffage Central
6 Réglages Fig.39 Étape 6 6. Appuyer sur la touche pour confirmer la valeur. MW-3000335-01 Fig.40 Étape 7 7. Appuyer à plusieurs reprises sur la touche pour revenir à l’affi chage principal. MW-3000311-01 6.2.2 Modification de la température de départ du chauffage central Il est possible d'augmenter ou de réduire la température de départ du chauffage central indépendamment des besoins en chauffage. -
Page 15: Réglage De La Programmation Horaire
6 Réglages Fig.48 Étape 3 3. Appuyer sur la touche pour confirmer la valeur. MW-3000369-01 Fig.49 Étape 4 4. Appuyer sur la touche pour revenir à l’affichage principal. MW-3000431-01 6.2.4 Réglage de la Programmation horaire En l'absence d'un thermostat programmé, il est possible d'utiliser la pro grammation horaire pour l'appareil. - Page 16 6 Réglages Fig.54 Étape 6 6. Sélectionner la date requise en restant appuyé sur la touche jusqu'à ce que l'icône du jour souhaité clignote. Tab.4 Nombre de jours Jour sélectionné Description MW-3000360-01 Tous les jours de la semaine lundi mardi mercredi jeudi vendredi...
-
Page 17: Lecture Rapide De La Pression Hydraulique Et De La Température De Départ
6 Réglages Tab.7 Exemple Horaire Lundi Mardi Mercredi Jeudi Vendredi Samedi Dimanche 6 h 00 C1 = ON C1 = ON C1 = ON C1 = ON C1 = OFF C1 = OFF C1 = ON 08 h 00 10 h 00 C2 = OFF C2 = OFF C2 = OFF... -
Page 18: Réglage Des Paramètres Avancés
6 Réglages Fig.64 Étape 5 5. Rester appuyé sur la touche jusqu'à ce que le paramètre requis s'affiche. MW-3000315-01 Fig.65 Étape 6 6. Appuyer sur la touche pour confirmer la sélection. MW-3000336-01 Fig.66 Étape 7 7. Appuyer sur la touche pour modifier la valeur. -
Page 19: Exécution De La Fonction De Détection Automatique
6 Réglages Fig.74 Étape 7 7. Appuyer sur la touche pour modifier la valeur. MW-3000337-01 Fig.75 Étape 8 8. Appuyer sur la touche pour confirmer la valeur. MW-3000338-01 Fig.76 Étape 9 9. Appuyer à plusieurs reprises sur la touche pour revenir à l’affi chage principal. -
Page 20: Mode Ramoneur (Pleine Charge Ou Charge Partielle Forcées)
6 Réglages Fig.84 Étape 4 4. Appuyer sur la touche pour ouvrir le menu. MW-3000314-01 Fig.85 Étape 5 5. Rester appuyé sur la touche jusqu'à ce que s'affiche. MW-3000342-01 Fig.86 Étape 6 6. Appuyer sur la touche pour ouvrir les premiers réglages d'usine MW-3000343-01 Fig.87 Étape 7... -
Page 21: Réglage Des Paramètres De La Carte De Commande
6 Réglages Fig.94 Étape 2 2. Appuyer sur la touche pour ouvrir le menu. MW-3000320-01 Fig.95 Étape 3 3. Appuyer sur la touche pour confirmer la sélection. MW-3000321-02 Fig.96 Étape 4 4. Rester appuyé sur la touche jusqu'à ce que s'affi... - Page 22 6 Réglages Fig.105 Étape 6 6. Appuyer sur la touche pour ouvrir le menu. MW-3000309-01 Fig.106 Étape 7 7. Rester appuyé sur la touche jusqu'à ce que le paramètre requis s'affiche. MW-3000310-01 Fig.107 Étape 8 8. Appuyer sur la touche pour confirmer la sélection.
-
Page 23: Activation Du Menu Du Mode Manuel
6 Réglages Activation du menu du mode manuel Dans certains cas, il peut s'avérer nécessaire de placer l'appareil en mode manuel, par exemple lorsque le régulateur n'est pas encore raccordé. 1. Naviguer dans le menu du mode manuel. Fig.117 Étape 2 2. -
Page 24: État Et Sous-État
6 Réglages Fig.125 Étape 3 3. Appuyer sur la touche pour confirmer la sélection. MW-3000321-02 Fig.126 Étape 4 4. Rester appuyé sur la touche jusqu'à ce que la valeur requise s'af fiche. Tab.9 Menu Compteur Valeur Description MW-3000439-01 Réinitialisation des heures d'entretien Voir Autres manuels pour davantage de valeurs Fig.127... -
Page 25: En Cas De Dérangement
La signification du code est donnée dans les différents tableaux de codes d'erreurs. Noter le code affiché. Important Le code d'erreur est important pour le diagnostic correct et rapide du défaut et nécessaire pour obtenir une assistance de la part de Remeha. Voir Autres manuels pour les codes 7.1.1 Avertissement Un avertissement s'affiche si une erreur peut se produire. -
Page 26: Lire L'historique Des Erreurs
7 En cas de dérangement la température de départ, la température de retour, la vitesse de rotation du ventilateur et le courant d'ionisation. 7.2.1 Lire l'historique des erreurs 1. Naviguer dans le menu Erreur. Fig.128 Étape 2 2. Appuyer sur la touche pour ouvrir le menu. - Page 27 © Copyright Toutes les informations techniques contenues dans la présente notice ainsi que les dessins et schémas électriques sont notre propriété et ne peuvent être reproduits sans notre autorisation écrite préalable. Sous réserve de modifications.
