6 | Installation de l'unité

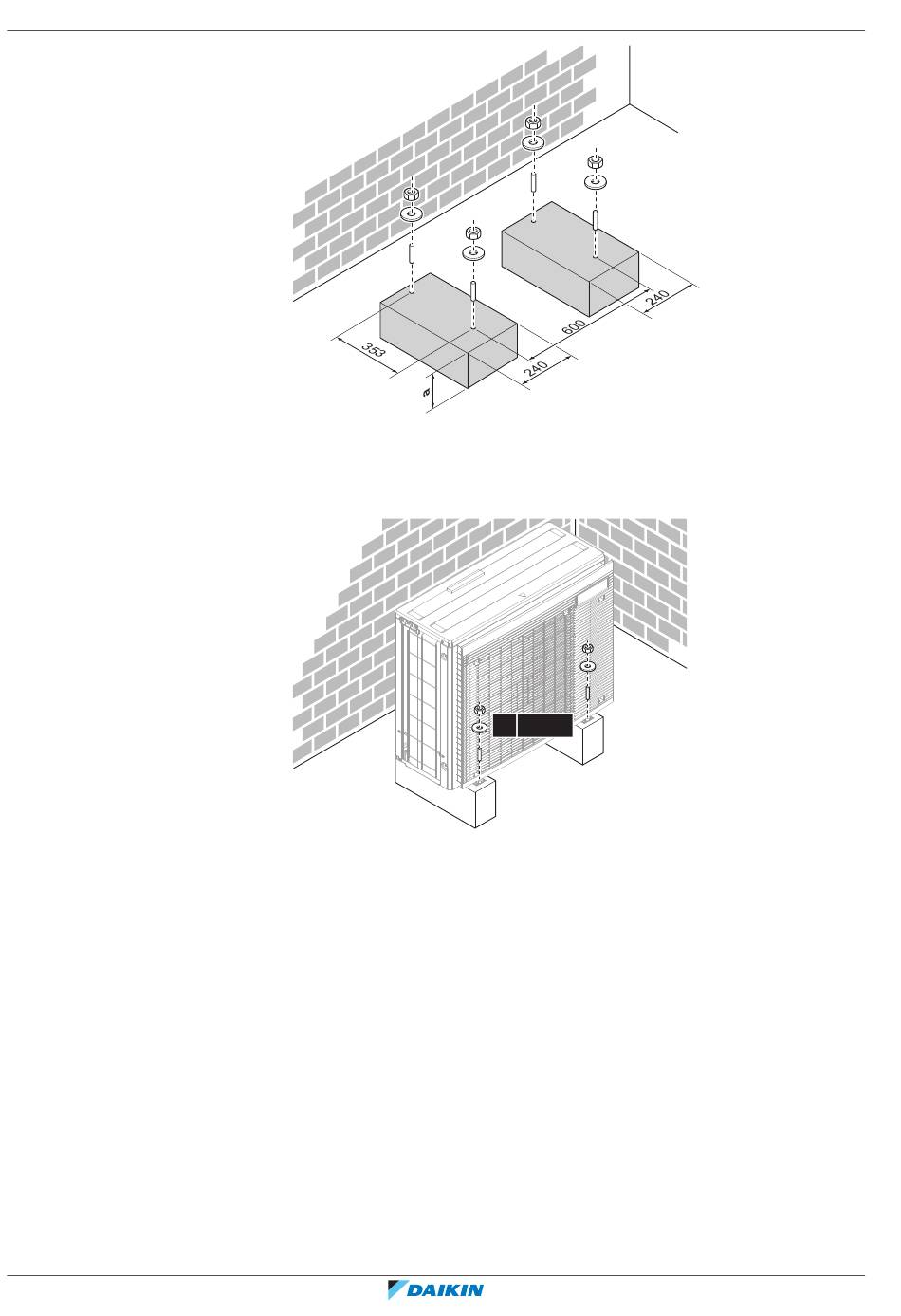

6.3.4 Installation de l'unité extérieure

6.3.5 Pour fournir le drainage

Guide de référence installateur
32
(mm)
a 100 mm au-dessus du niveau de neige prévu
▪ Veillez à ce que l'eau de condensation puisse être évacuée correctement.
▪ Installez l'unité sur une base permettant d'assurer un drainage correct, de
manière à éviter l'accumulation de glace.
▪ Préparez un canal pour l'écoulement de l'eau autour de la fondation afin
d'évacuer les eaux usées de l'unité.
▪ Veillez à ce que l'eau ne s'écoule pas sur le passage afin que le passage ne
devienne PAS glissant en cas de températures inférieures à zéro.
▪ Si vous installez l'unité sur un châssis, placez un panneau d'étanchéité à une
distance de 150 mm au bas de l'unité de manière à éviter toute infiltration d'eau
dans l'unité et tout écoulement de l'eau de drainage (reportez-vous à la figure
suivante).
4× M8/M10
2MXM-A, 3MXM-A, 4MXM-A, 5MXM-A
Série Split R32
4P600463-5E – 2021.12
