• Le câblage des actionneurs doit être confié à une
personne compétente qui se conformera aux
règlements, aux normes et aux exigences.
• Une fois terminée l'installation de l'actionneur,
contrôler le fonctionnement de la vanne et de
l'actionneur selon les instructions qui se trouvent
dans la section intitulée « Contrôle des opérations »
à la page 10.

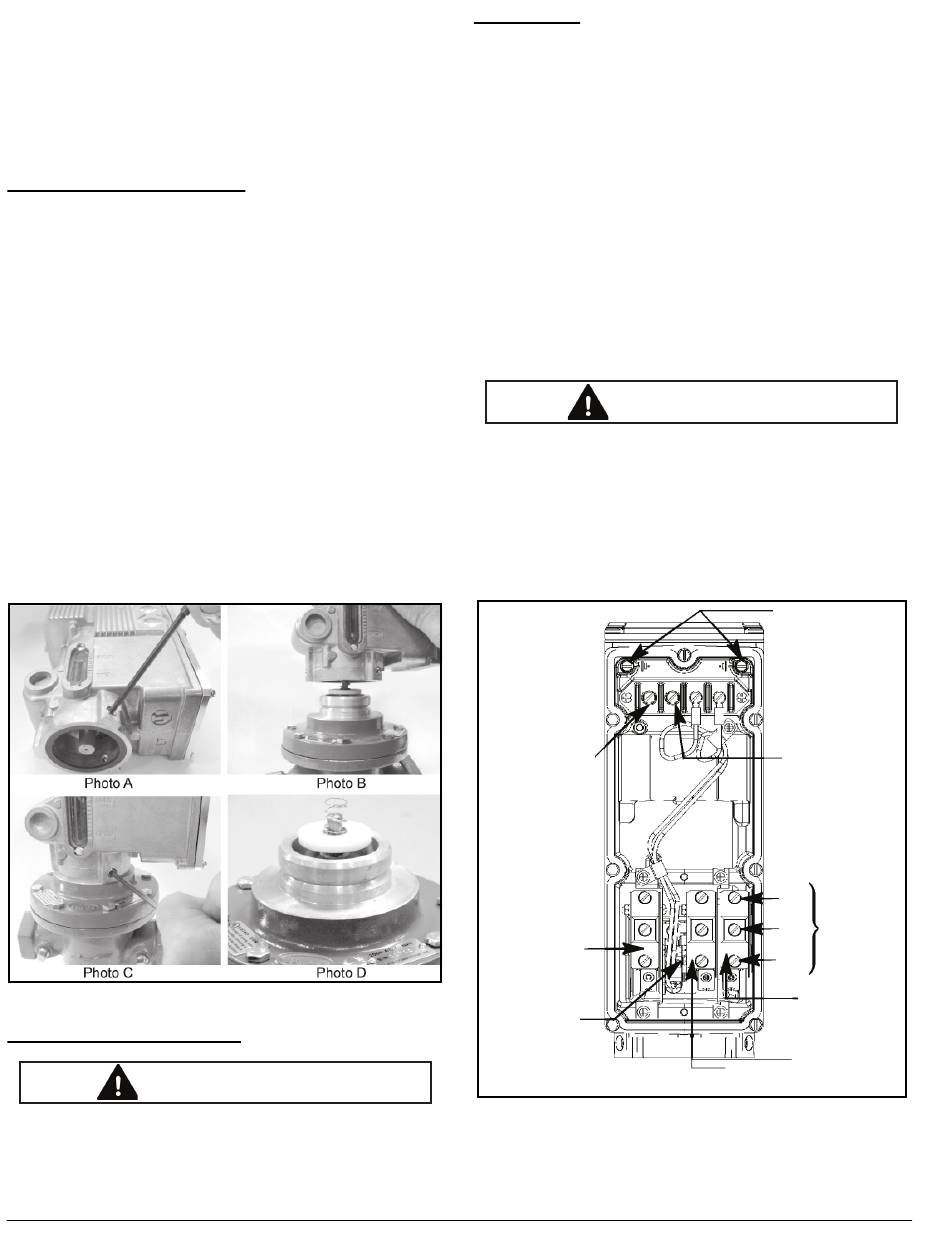

Montage de l'actionneur
1. Enlever l'embout protecteur en plastique du chapeau
de la vanne.
2. Desserrer les quatre vis de pression du collier de
l'actionneur à l'aide d'une clé hexagonale 5/32. Les
dévisser suffisamment pour donner de l'espace en
vue de l'installation de l'actionneur sous le chapeau
de la vanne (Photo A).
3. Glisser l'actionneur sur le chapeau de la vanne et
tourner l'actionneur jusqu'à ce qu'il soit en bonne
position pour permettre le câblage (Photo B).
L'actionneur pèse environ 9 kg (20 lb). Appuyer
fermement.
4. Serrer les trois vis de pression dans le collier de
l'actionneur (Photo C). Elles entreront dans la rainure
en V usinée (Photo D) du chapeau. Serrer les vis en
appliquant une pression de 75-95 lb-po (8,5-
10,7 Nm).
Figure 2.4
Câblage de l'actionneur
AVERTISSEMENT
■ Couper
le
courant
branchements électriques, faute de quoi il risque
de se produire des décharges électriques ou des
dommages à l'équipement.
8
avant
de
réaliser
Eclipse AutoTite Vannes automatiques d'arrêt de gaz, V2, Guide d'installation 756, 4/26/2013
REMARQUE: Le câblage doit être conforme aux codes
électriques, ordonnances et règlements locaux.
1. Vérifier la plaque signalétique pour s'assurer que
l'appareil reçoit un courant d'intensité appropriée.
Enlever
le
signalétique) et le mettre de côté afin d'avoir accès
aux connexions électriques, en veillant à ne pas
endommager le joint du panneau (le cas échéant). Un
diagramme fixé à l'intérieur du panneau facilitera la
réalisation des branchements.
2. Enlever l'entrée défonçable appropriée, et installer les
accessoires
accessoires de type 4. Acheminer le câblage à
travers la garniture. Attention de ne pas égratigner la
surface étanchéisée du panneau au moment de
travail sur le boîtier hermétique.
■ Le conduit doit être fixé au logement de
l'actionneur à l'aide d'un connecteur homologué
pour être étanche aux égouttements (NEMA 4) afin
de maintenir la classification du boîtier. Utiliser par
exemple un connecteur Thomas et Betts (no au
catalogue : 370) pour fixer un conduit rigide de
type intermédiaire.
N ou L2
Raccorder le
neutre à la borne 1,
le cas échéant
Emplacement de
l'interrupteur
gauche de
vérification
de fermeture
Interrupteur de
fin de course
NE PAS AJUSTER
Figure 2.5 Connexions du câblage interne
les
3. Mettre sous tension les bornes 1 et 2. Le conducteur
neutre, s'il y en a un, doit être raccordé à la borne 1.
panneau
avant
(avec
électriques
voulus.
MISE EN GARDE
Vis de mise
à la terre
Connexion L1
à l'alimentation
NO
NF
C
Emplacement de
l'interrupteur auxiliaire
la
plaque
Utiliser
des
Interrupteur
de vérification
de fermeture
(POC)
Emplacement de
l'interrupteur droit
de vérification
de fermeture
