Implanter points du
milieu et décalés
Mesure de profil en
travers
Programme

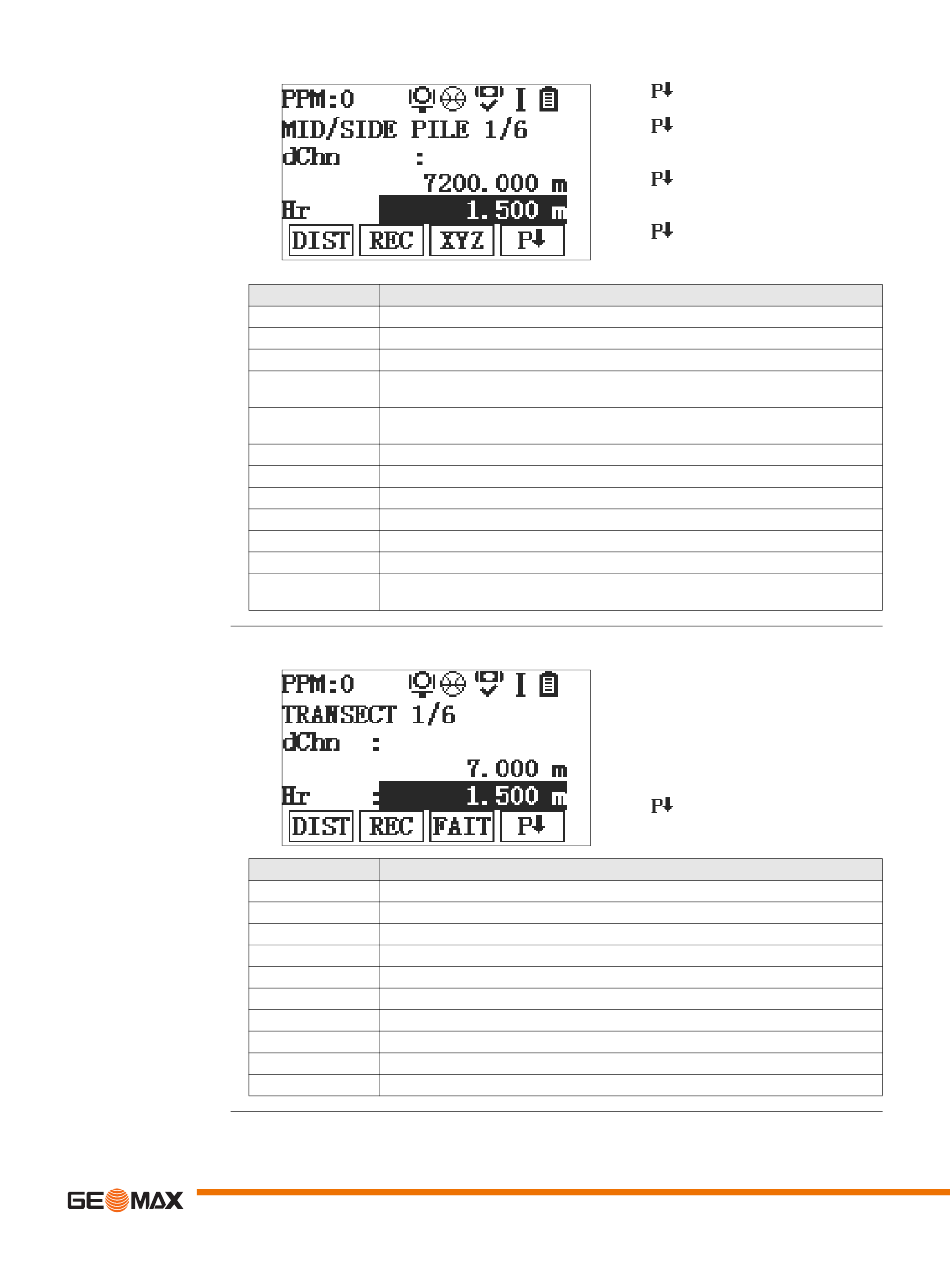

1. Sélectionner Implantation dans l'écran IMPLANTATION ROUTE.
2. Sélectionner Mid/Side Pile dans l'écran Implantation mesures.
Champ Description
Chn. PM
hr Hauteur du réflecteur
Bear. Déport Angle : Positif si le point à implanter se trouve à droite du point mesuré.
Préc Décalage horizontal : Positif si le point à implanter est situé plus loin que le point
mesuré.
Gauche Décalage longitudinal : Positif si le point à implanter se trouve à droite du point
mesuré.
REM Remarque
Proj Pile : Projection du point de mesure actuel sur l'axe central de l'alignement.
Largeur Ecart du point mesuré actuel par rapport à l'axe central.
dChn. Différence de PM entre la pile projetée et le PM de l'implantation.
Espace Incrément du PM
Décalage Valeur de décalage saisie
HZ Angle entre le point implanté et l'axe central si le point est perpendiculaire à l'axe
Hz = 100 gons.
1. Sélectionner Implantation dans l'écran IMPLANTATION ROUTE.
2. Sélectionner Transect Meas dans l'écran Imp. Mesures.
Champ Description
Largeur : Ecart du point mesuré actuel par rapport à l'axe central.
dChn : Différence de PM entre la pile projetée et le PM de l'implantation.
dZ Différence de hauteur entre le point actuel et le point précédent.
REM Remarque
St.Chn: PM de la station actuelle.
Y : Coordonnée Nord
X : Coordonnée Est
Z : Coordonnée d'altitude
Space : Incrément du PM
Bear. : Angle entre le point mesuré et l'axe central.
Redo
Revenir en arrière d'une étape
ENRG
Pour enregistrer la mesure actuelle
comme point de contrôle.
REC
Pour enregistrer la mesure et
augmenter le PM par espace de pile.
Proj
Pour définir le PM actuel comme
point projeté.
FAIT
Pour terminer le profil en travers
actuel et augmenter le PM au moyen
de l'espace de pile saisi.
ENRG
Pour enregistrer la mesure actuelle
comme point de contrôle.
