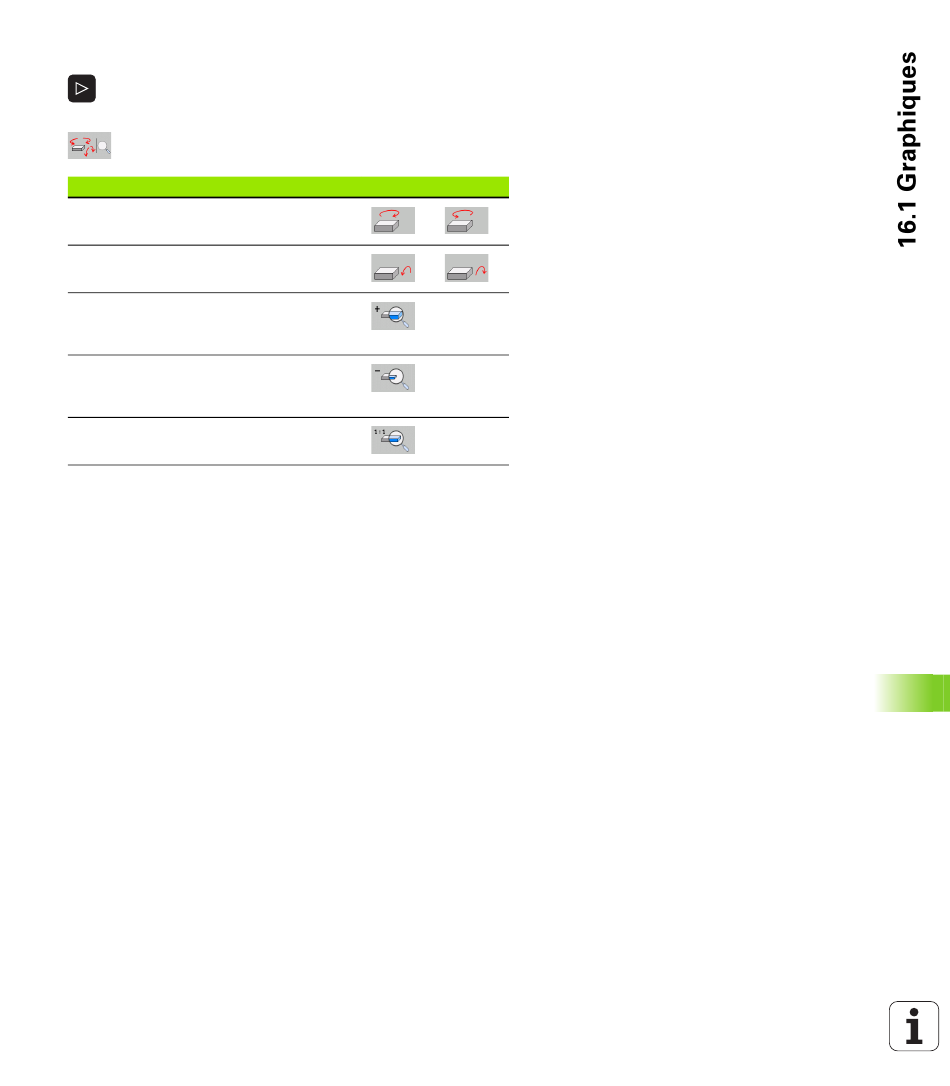

Rotation de l'affichage 3D et agrandir/réduire
 Commuter la barre de softkeys jusqu'à ce
qu'apparaisse la softkey pour les fonctions de rotation
et agrandir/réduire
 Sélectionner les fonctions de rotation et
agrandir/réduire la pièce :
Fonction
Rotation verticale de l'affichage par pas de
5°
Rotation horizontale de l'affichage par pas
de 5°
Agrandir la représentation par incrément. Si
la pièce a été agrandie, la TNC affiche la
lettre Z en bas de la fenêtre graphique.
Réduire la représentation par incrément. Si
la pièce a été réduite, la TNC affiche la lettre
Z en bas de la fenêtre graphique.
Réinitialiser l'affichage à la dimension
programmée
Vous pouvez également manipuler le graphique 3D avec la souris. Les
fonctions suivantes sont disponibles :
 Rotation dans l'espace du graphique affiché : maintenir enfoncée la
touche droite de la souris et déplacer la souris. La TNC affiche un
système de coordonnées qui représente l'orientation de la pièce
actuellement active. Lorsque vous relâchez la touche droite de la
souris, la TNC oriente la pièce selon l'orientation définie
 Décalage du graphique affiché : maintenir enfoncée la touche
centrale ou la molette de la souris et déplacer la souris. La TNC
décale la pièce dans la direction correspondante. Lorsque vous
relâchez la touche centrale de la souris, la TNC affiche la pièce à la
position définie
 Pour agrandir une zone donnée en utilisant la souris : maintenir
enfoncée la touche gauche de la souris pour marquer la zone de
zoom rectangulaire. Lorsque vous relâchez la touche gauche de la
souris, la TNC affiche la zone agrandie de la pièce
 Zoom rapide avec la souris : tourner la molette de la souris en avant
ou en arrière
 Double-clic avec le bouton droit de la souris : le facteur de zoom est
réinitialisé.

Appui sur la touche Shift et double clic avec la touche droite de la
souris : le facteur de zoom et l'angle de rotation sont réinitialisés.
