Caractéristiques
techniques
Largeur
Hauteur
Profondeur
Poids net (à vide)
Poids brut
Capacité utile du ballon
Température minimale de l'eau chaude
Température maximale de l'eau chaude
Pression maximale de service
Tension d'alimentation
Intensité
Puissance maxi. absorbée
Protection électrique
Classe
6
Schéma
de principe
mm
290
mm
515
mm
260
kg
10
kg
12
l
11
(°C)
34
(°C)
60
bar
10
V
230
A
0,65
W
150
IPX4D
2

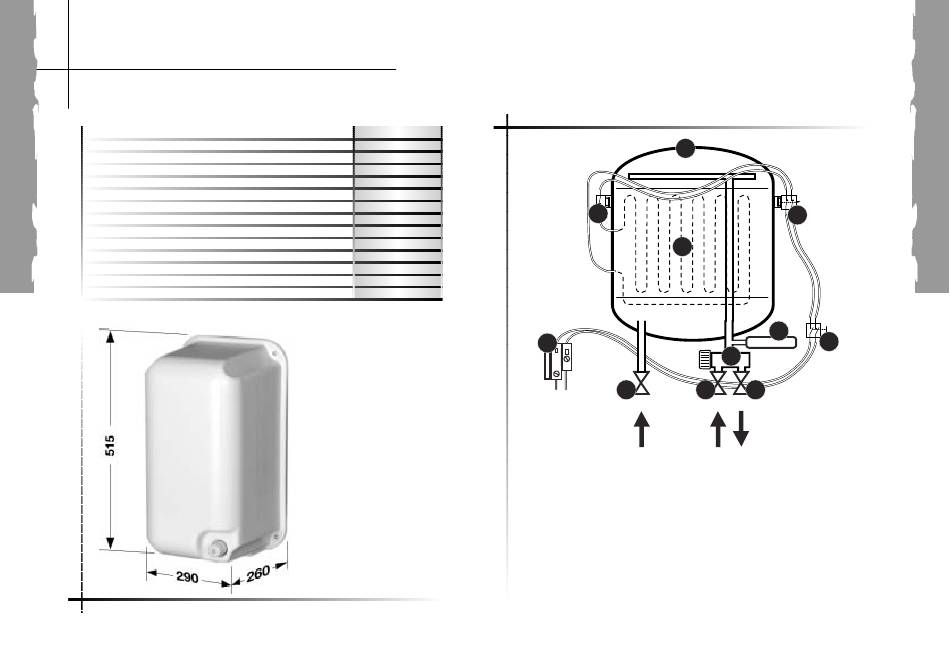

L'Isobox est constitué
d'une réserve de 11 litres
stockés à 60°C et maintenu
en température par une
résistance électrique. L'eau
froide des canalidations vient
se diluer à l'eau chaude au
début du puisage.
Une vanne thermostatique
située en sortie eau chaude
limite la température.
Le stockage
à 60°C assure une sécurité
anti-legionnelles.
1
2
4
5
9
230 V
A
1 - Ballon Inox
2 - Thermostat de régulation
3 - Sécurité de surchauffe
4 - Élément chauffant
5 - Bornier de raccordement électrique
230 V - 2 fils + fusible 800mA
6 - Vanne thermostatique
7 - Sécurité anti "coup de bélier"
8 - Interrupteur marche/arrêt
9 - Vannes d'arrêt
3
7
8
6
9
9
B C
A - Arrivée eau chaude de la chaudière
B - Entrée eau froide
C - Sortie eau chaude mitigée
