Deutsch
D

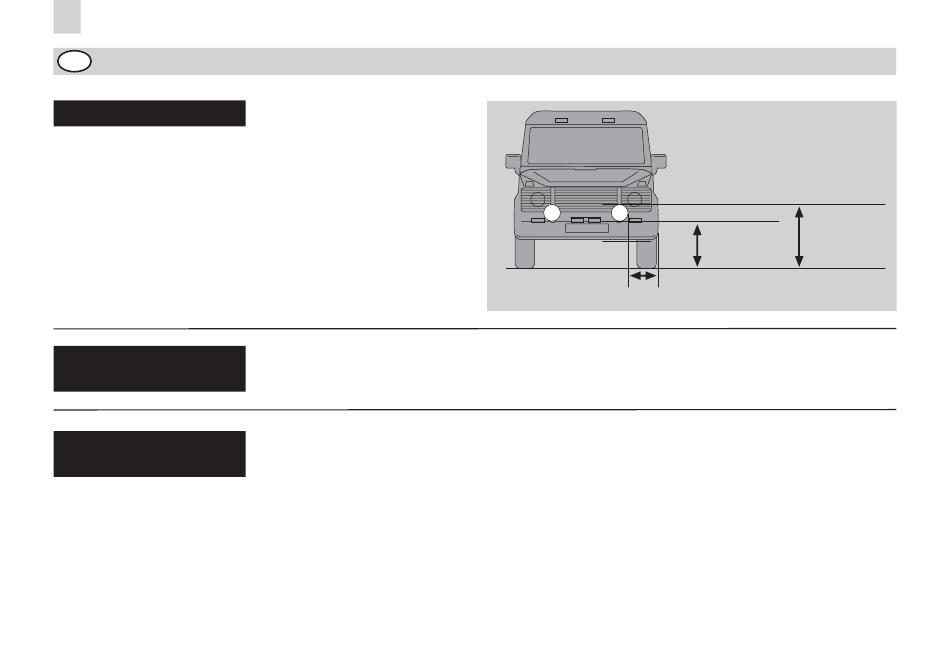

Anbaumaße:
Benötigtes
Werkzeug:
Montageschritte
Abb. Seite 4-5
Wichtig:
Vor Anbau prüfen, ob genügend
Luftzufuhr für den Kühlergrill
(Motorkühlung) verbleibt.
Montage nur stehend möglich.
Scheinwerfer dürfen nicht
vibrieren, über die Motorhaube
ragen und müssen symmetrisch
angebracht sein.
• Zollstock - Kombizange
• Bohrmaschine mit Bohrer
Ø 3, 5, 11, 12 mm
Montageposition auf gerader
Fläche festlegen (Anbaumaße
beachten, s. Abb.) und Befesti-
gungspunkte anzeichnen.
Mit 3 mm vorbohren und mit
11 mm aufbohren. Gebohrte
Metallteile mit Rostschutz
versiegeln.
Demontieren Sie den Glas-
halterahmen und nehmen Sie
den Scheinwerfereinsatz heraus.
Setzen Sie die entsprechenden
C
max 400 mm
• Maul- oder
Ringschlüssel SW 14, 17
• Kreuzschlitzschraubendreher
Hella Glühlampen auf das
Steckergehäuse mit Halterfeder
und befestigen Sie diese auf
den Scheinwerfereinsatz.
Kabel im Gehäuse sauber
verlegen und anschließend
den Glashalterahmen, den
Scheinwerfereinsatz und das
Gehäuse zusammenschrauben.
Scheinwerfer ans Fahrzeug
schrauben (falls erforderlich
mit Zweipunkthalter).
ECE-R 48
A
B
min 250 mm
max 1200 mm
Scheinwerfer ausrichten und
alle Schrauben festziehen.
Damit eine optimale Lichtver-
teilung gewährleistet ist, achten
Sie beim Einsetzen des Schein-
werfereinsatzes darauf, dass
die "TOP" - Markierung auf dem
Scheinwerfereinsatz immer
nach oben zeigt.
