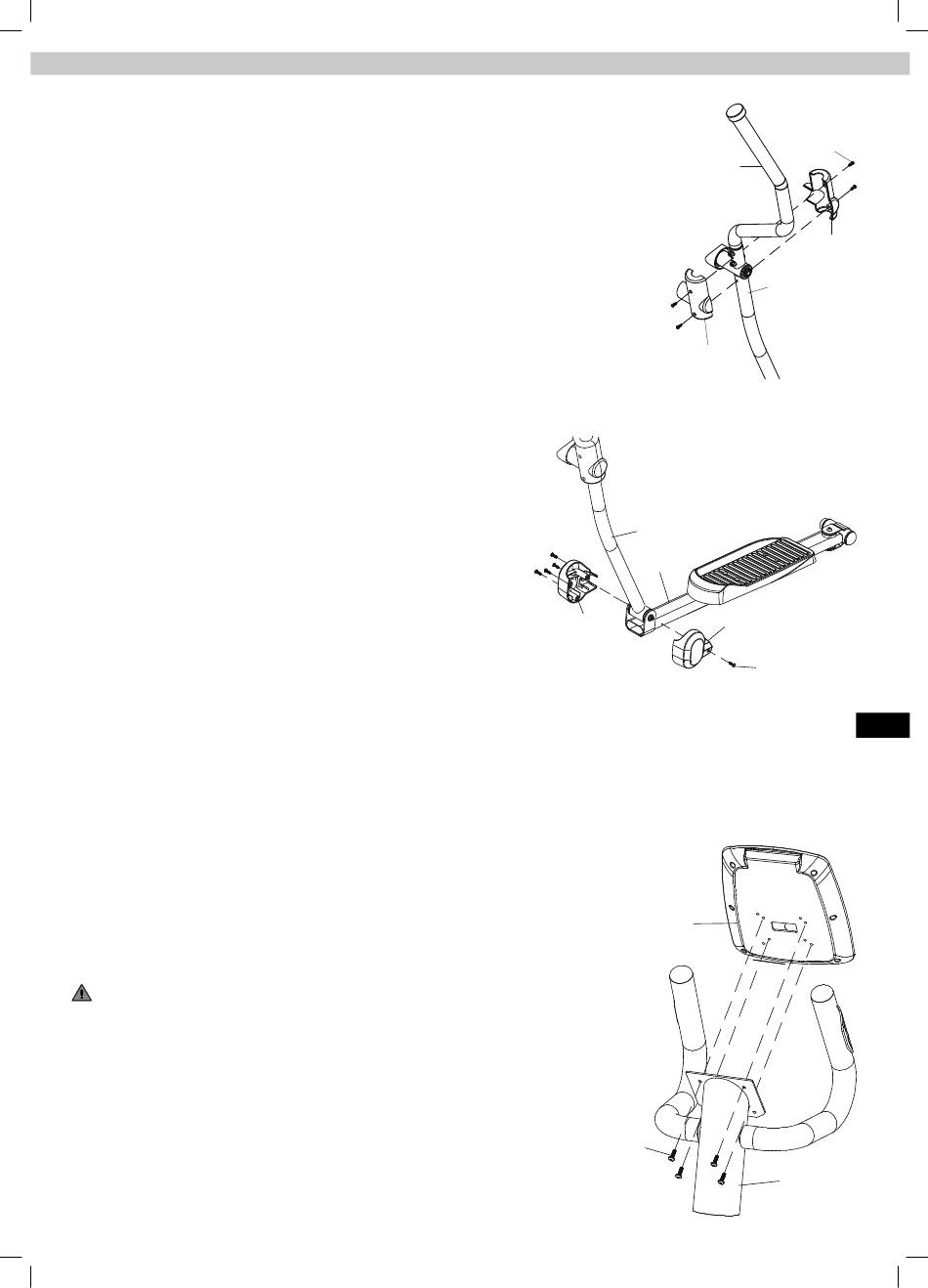

Etape 9 : Assembler les couvercles des tubes de balancier
Fixez les deux couvercles des tubes de balancier (C17-A / C18-B) à la liaison
entre la poignée de balancier gauche (A12) et le tube de balancier gauche
(A03), en utilisant quatre vis auto taraudeuses M5x16 (B22).
Répétez avec la poignée de balancier droite (A13) et le tube de balancier
(A04).
Etape 10 : Assembler les couvercles pivotants
Fixez les deux couvercles pivotants (C29-B / C28-A) avec cinq vis auto
taraudeuses M5x16 (B22) sur le joint pivotant gauche.
Répétez avec le joint pivotant droit.
Note : Les joints pivotants reliant le tube de balancier (A03) au tube du péda-
lier (A05).
Etape 11 :
Desserrez et retirez les quatre vis (B21) à l'arrière de l'ordinateur du cockpit
(D02).
Branchez les deux câbles qui dépassent du haut du guidon (A09) avec les
câbles de l'ordinateur (D02) au guidon (A09) avec les mêmes quatre vis
(B21).
ATTENTION :
Assurez-vous de ne pas coincer ou endommager le câble.
C28
D02
B21
105
Assemblage
B22
A12
C17
A03
C18
A03
A05
C29
B22
B22
A09
FRA
