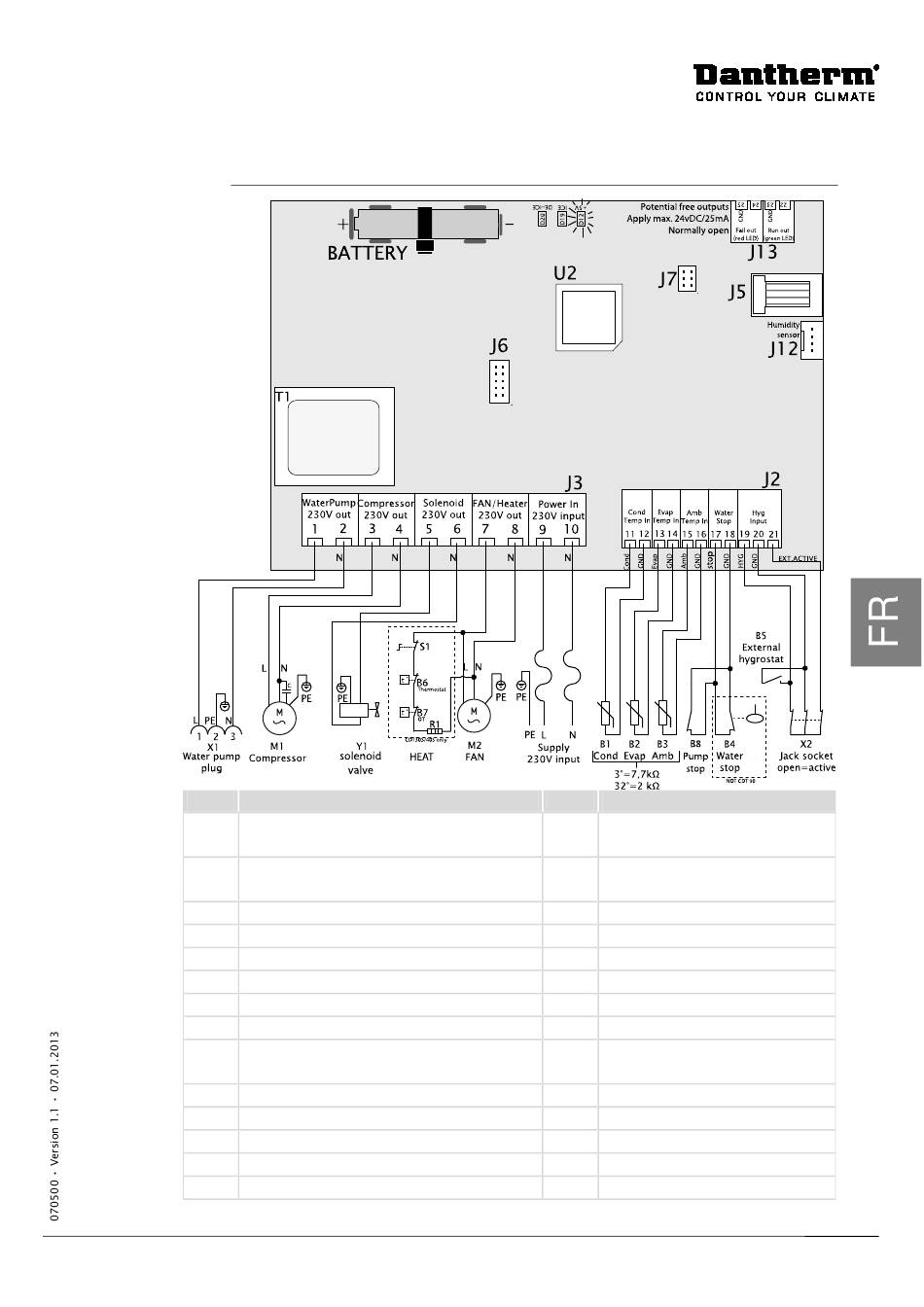

Schéma de câblage
Schéma
Repère
B1 Capteur de température de surface du
condenseur
B2 Capteur de température de surface de
l'évaporateur
B3 Capteur de température ambiante
B4 so
B5 Hygrostat externe (accessoire)
B6 so
B7 so
B8 Alarme de pompe externe (accessoire)
D12 Commande d'alimentation des voyants + 5
V CC
D19 Voyant Gel à la surface de l'évaporateur
D20 Voyant Dégivrage actif
J2 Raccordements basse tension
J3 Raccordements 230 V
J5 Inutilisé
Description Repère Description
J6 Inutilisé
J7 Réglages d'usine
J12 Hygrostat interne
J13 Sortie supplémentaire
M1 Compresseur du refroidisseur
M2 Moteur du ventilateur
R1 so
S1 so
T1 Transformateur
U2 Processeur
X1 Prise de la pompe à eau
X2 Prise jack pour hygrostat externe
Y1 Électrovanne
