AutomotiveMultiRheo Filter AMRF2

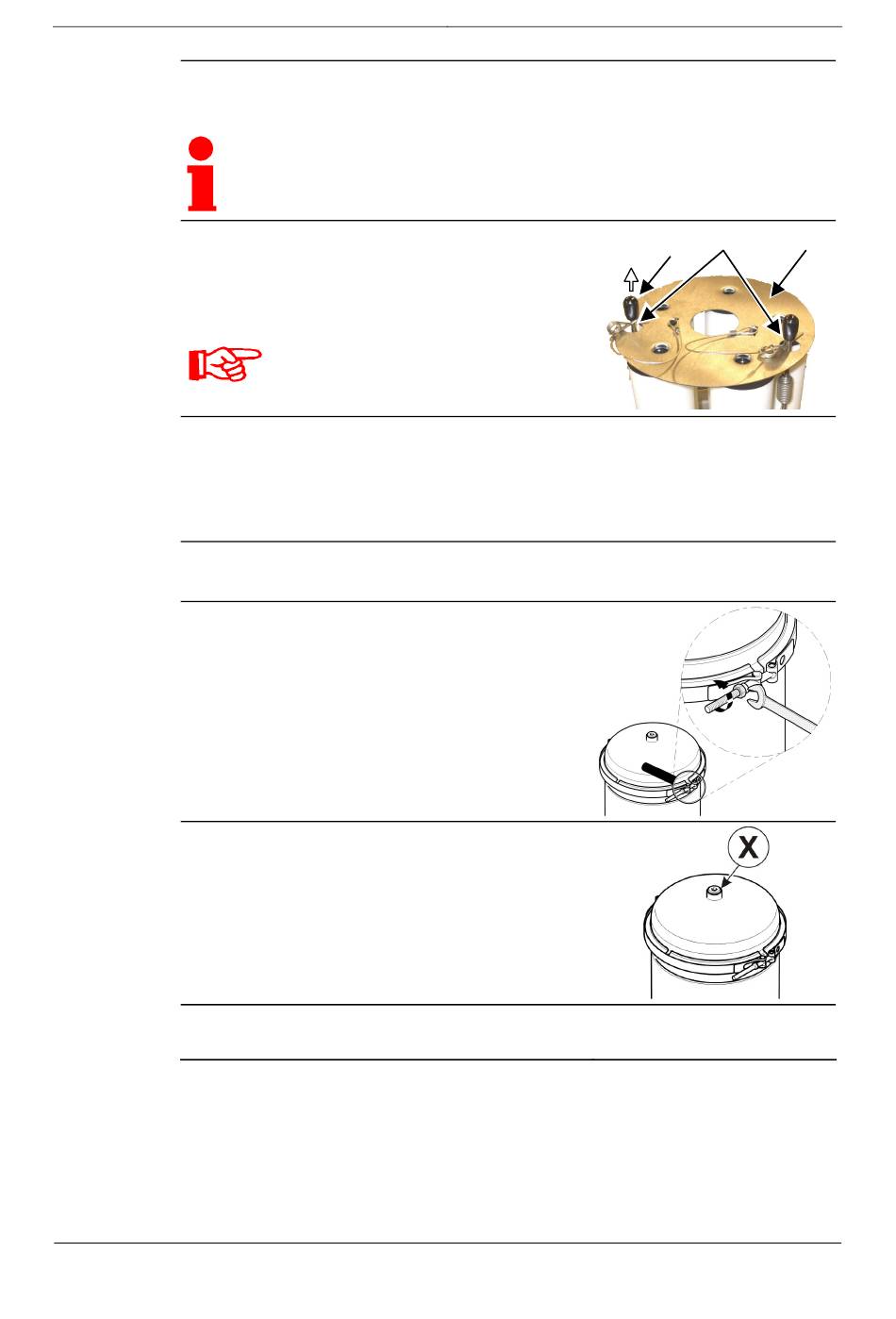

10.
Mettez en place les nouveaux éléments filtrants
dans le logement en exerçant une pression tout
en tournant légèrement.
N'utilisez aucun outil de percussion.
11.
Posez la plaque porte-éléments [B] dans le bon
sens de manière à ce que tous les éléments
filtrants soient fixés.
Enfichez les deux goupilles à ressort [A] dans
l'alésage prévu à cet effet.
facile d'enficher la goupille.
12.
Nettoyez la surface d'étanchéité du corps.
Vérifiez l'absence de tout dommage sur le joint
torique. Le remplacer si nécessaire.
Humidifiez le joint torique avec du fluide et
remonez-le.
13.
Nettoyez la surface d'étanchéité du couvercle.
Remettez le couvercle en place.
14.
Serrez les brides de serrage uniformément à
l'aide d'une clé plate de 13 mm, à un couple de
20 Nm.
Vissez les contre-écrous et serrez-les.
15.
Dévissez la vis de purge.
Remplissez le corps du filtre.
Si du fluide s'écoule, insérez la vis de purge en
la tournant et serrez-la.
16. L'AMRF est maintenant prêt à être mis en
service.
HYDAC FILTER SYSTEMS GMBH
MoWa AMRF2 3441767 fr 2011-04-11.doc
En soulevant la tête [C], il est plus
Exécution de la maintenance
fr
[A]
[B]
[C]
Page 23 / 32
2011-03-23
