AutomotiveMultiRheo Filter AMRF2
Détermination du filtre
La pression totale du filtre à un certain débit est la somme de
de l'élément filtrant. La perte de charge du corps de filtre est déterminée à partir de
la courbe caractéristique de chute de pression. Les facteurs R permettent de
calculer la perte de pression des éléments.

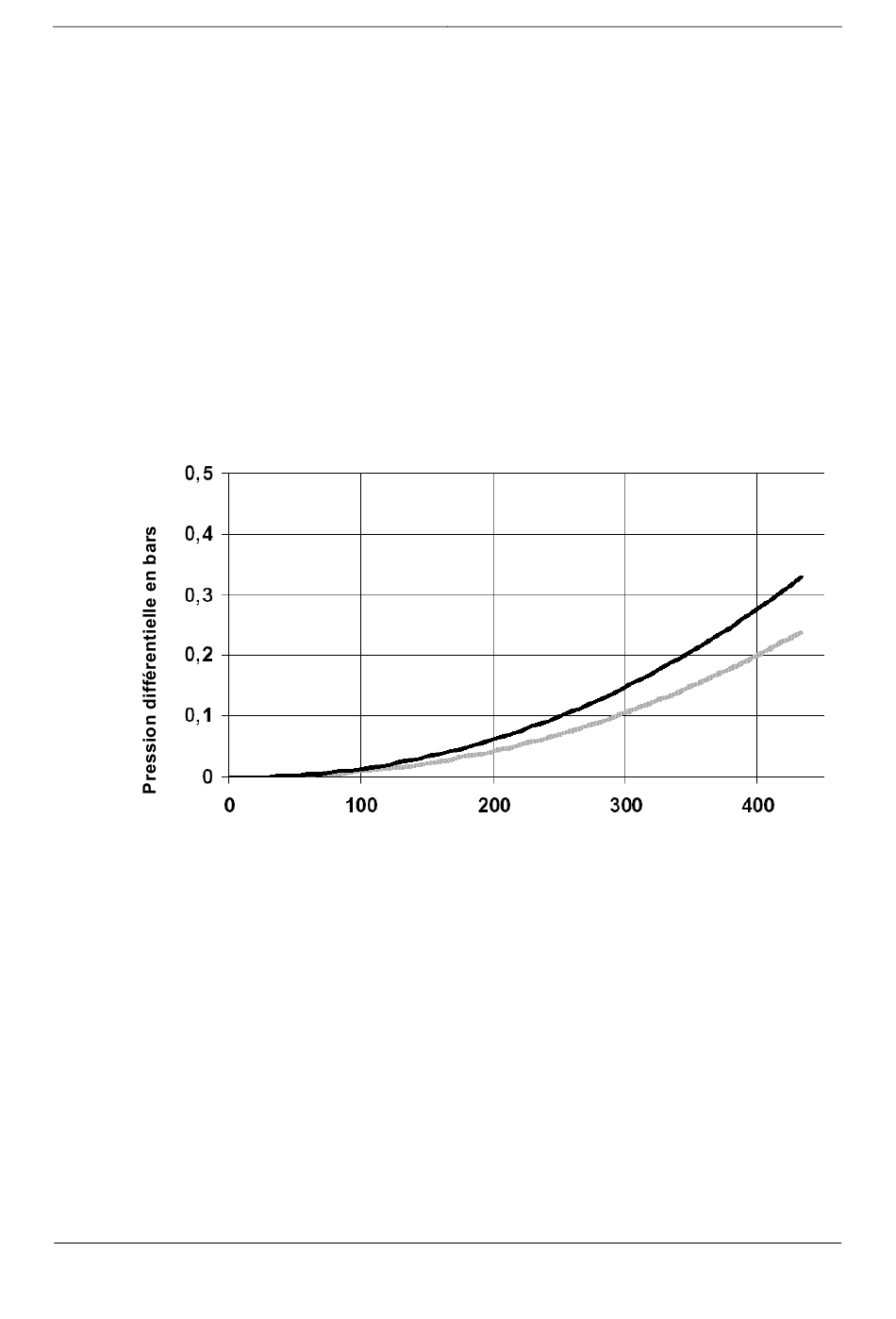

Coubre caractéristique de perte de pression, boîtier
La courbe caractéristique supérieure du corps de filtre s'applique aux huiles
minérales de densité de 0,86 kg/dm³ et une viscosité cinématique de 30 mm²/s. En
présence d'un écoulement avec turbulences, la pression différentielle est
proportionnelle à la densité, en présence d'un écoulement laminaire elle est
proportionnelle à la densité et à la viscosité.
La vitesse d'écoulement ne doit pas dépasser 3 m/s pour l'huile et 4 m/s pour l'eau
à l'entrée du filtre.
La courbe caractéristique du corps de filtre s'applique à l'eau à 20° C.
HYDAC FILTER SYSTEMS GMBH
MoWa AMRF2 3441767 fr 2011-04-11.doc
Débit en l/min
fr
Détermination du filtre
p
du corps et de
Page 15 / 32
2011-03-23
