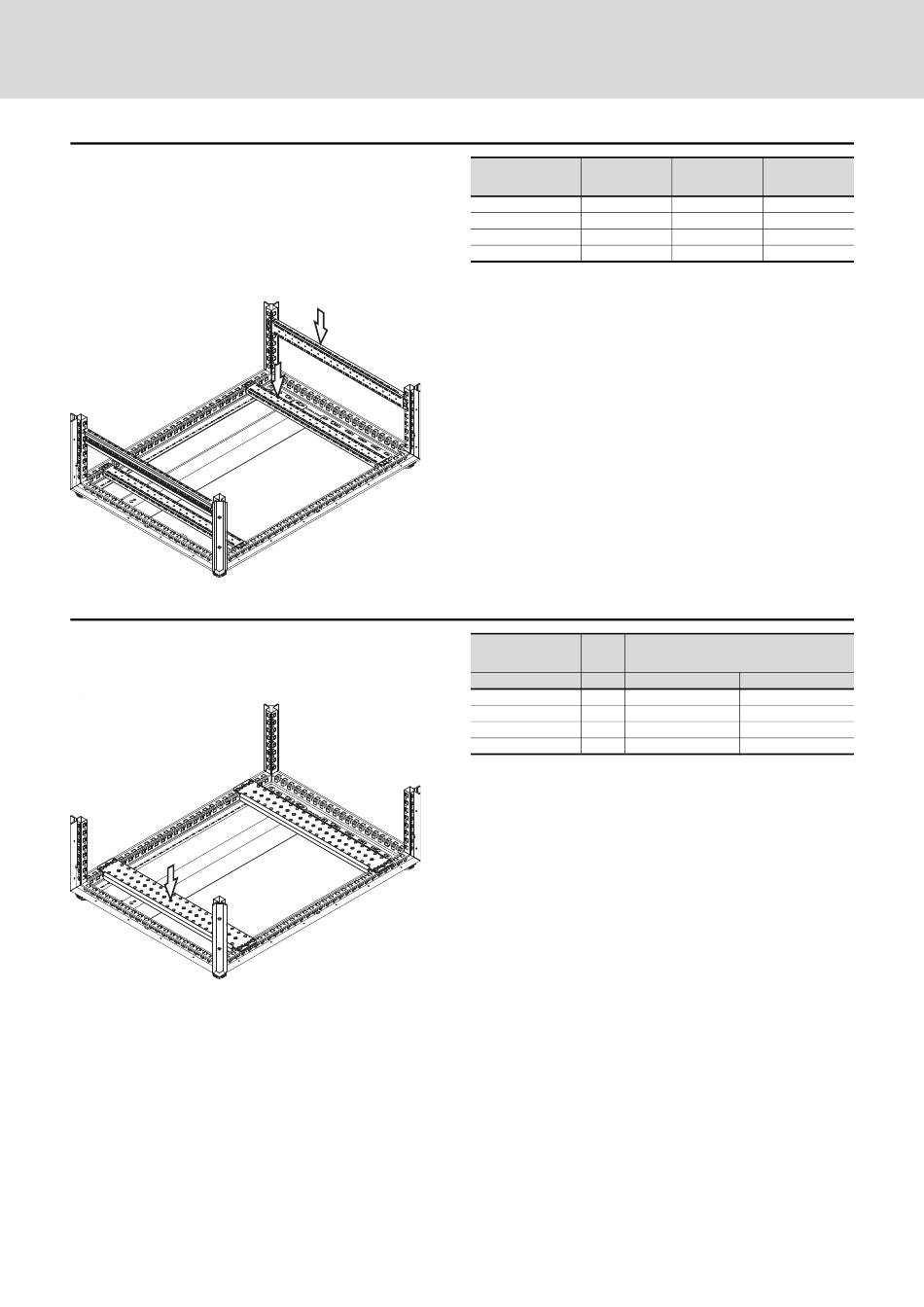

Rails de montage 18 x 39 mm

Pour un aménagement intérieur varié et personnalisé de l'ossature
d'armoire sur le niveau de montage intérieur, possible également en
association avec d'autres rails de montage. Préparé à recevoir des
brides de câbles à l'arrière pour un guidage optimal des câbles dans
l'armoire.

Rails porteur 75 x 20 mm

Pour les équipements lourds, avec perçages de fixation.
Particulièrement adaptés au montage des supports isolants.
F
14
F 2
F 1
Pour largeur/
1)
profondeur d'armoire F1 [N]
mm
400 1500
500 1500
600 1500
800 1100
1)
La charge totale appliquée sur la base de l'armoire via les rails porteurs
ne doit pas dépasser 10 000 N. La charge totale max. admissible de l'armoire
électrique de 15 000 N ne doit pas être dépassée. Les indications de charge
valent uniquement pour une charge uniformément répartie.
Pour largeur/
1)
profondeur d'armoire F1 [N]
mm
400 2600
500 2100
600 1750
800 1300
1)
La charge totale appliquée sur la base de l'armoire via les rails porteurs
ne doit pas dépasser 10 000 N. La charge totale max. admissible de l'armoire
électrique de 15 000 N ne doit pas être dépassée. Les indications de charge
valent uniquement pour une charge uniformément répartie.
1)
F2 [N] Référence
600 8617.700
600 8617.710
600 8617.720
600 8617.730
Référence
perforé non perforé
4394.000 –
4395.000 –
4396.000 4396.500
4398.000 4398.500
Manuel technique / Charges admissibles
