4.4.4. Raccordement à une ventouse C13 ou C33 (G20 et G25 uniquement)
IMPORTANT :

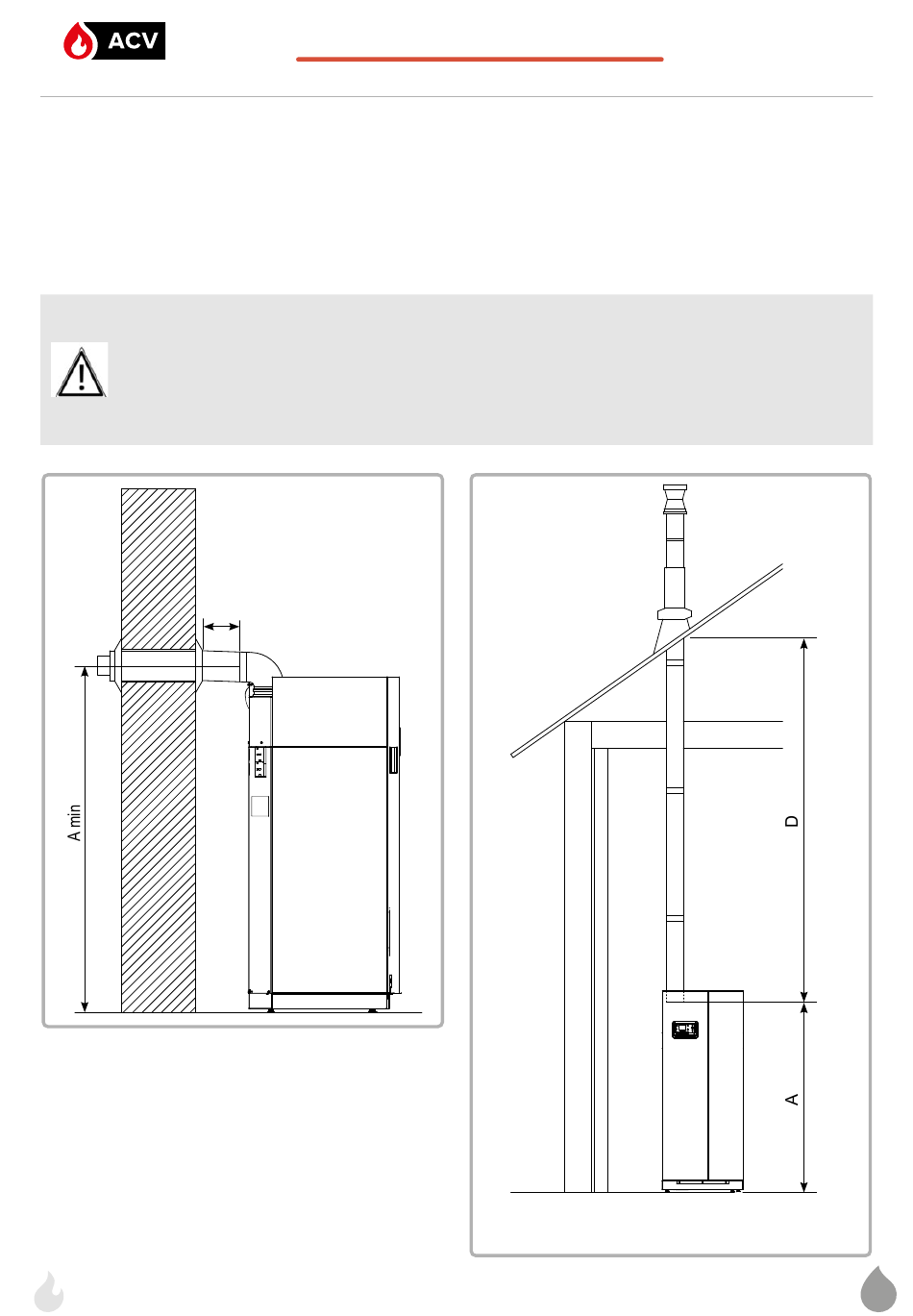

figure 9 - Raccordement type C13
24
CADENSO
Raccordement de type C13 :
Arrivée d'air et évacuation des gaz par l'intermédiaire de conduits séparés
reliés à un terminal concentrique horizontal (ventouse).
Raccordement de type C33 :
Arrivée d'air et évacuation des gaz par l'intermédiaire de conduits séparés
reliés à un terminal concentrique vertical.
L'utilisation de l'accessoire « Ventouse horizontale » est obligatoire
pour raccorder une chaudière CADENSO en ventouse C13
concentrique.
L'utilisation de l'accessoire « Ventouse verticale noir » ou « Ventouse
verticale ocre » est obligatoire pour raccorder une chaudière
CADENSO en ventouse C33 concentrique.
D
, Installation, utilisation et entretien
La cote A indique la position supérieure
de la sortie fumées chaudière
figure 10 - Raccordement type C33
