Vue Arrière - Avigilon 30L-H4PRO-B Guide D'installation

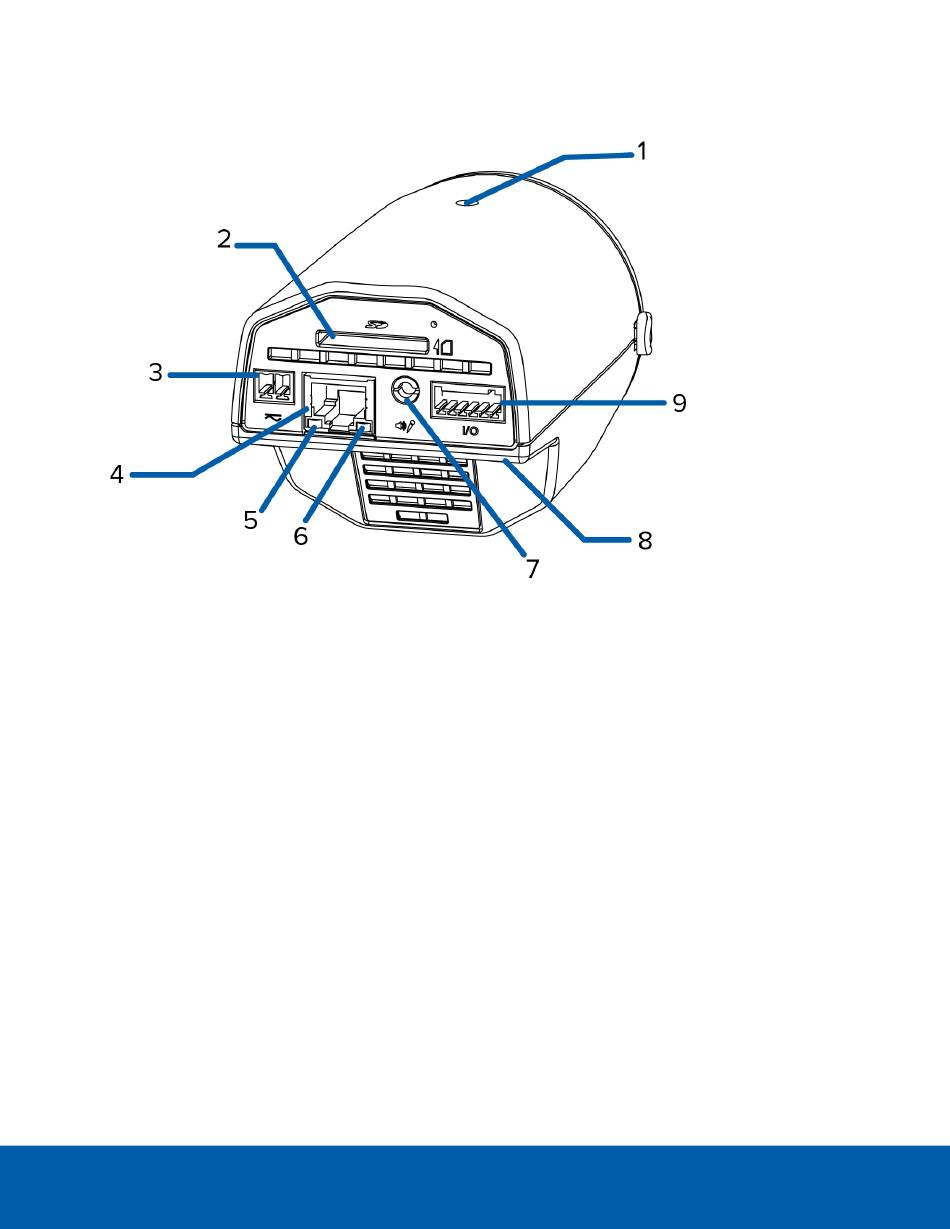

Vue arrière
1. Supports de caméra
Fournit des points de fixation pour la caméra. Les fixations acceptent les boulons UNC 20 1/4"
répandus sur les trépieds et les supports de fixation.
2. Logement de carte SD
Accepte une carte SD pour le stockage embarqué.
3. Bloc connecteur d'alimentation
Accepte un bornier avec une connexion d'alimentation en CC ou CA. L'entrée en CC ne tient pas
compte de la polarité. Requis uniquement lorsque la technologie PoE (Power over Ethernet) n'est
pas disponible.
4. Port Ethernet
Accepte une connexion Ethernet à un réseau. La transmission des données d'images et de la
communication avec le serveur s'effectue par cette connexion. Ce port reçoit également
l'alimentation en cas de connexion à un réseau à fonctionnalité PoE (Power over Ethernet).
5. Indicateur LED de liaison
Indique si une connexion est active sur le port Ethernet.
6. Voyant LED d'état de connexion
Vue arrière 2
