Jalonnage électronique „FGE"
Le jalonnement facilite les travaux ultérieurs de
pulvérisation et d' épandage.

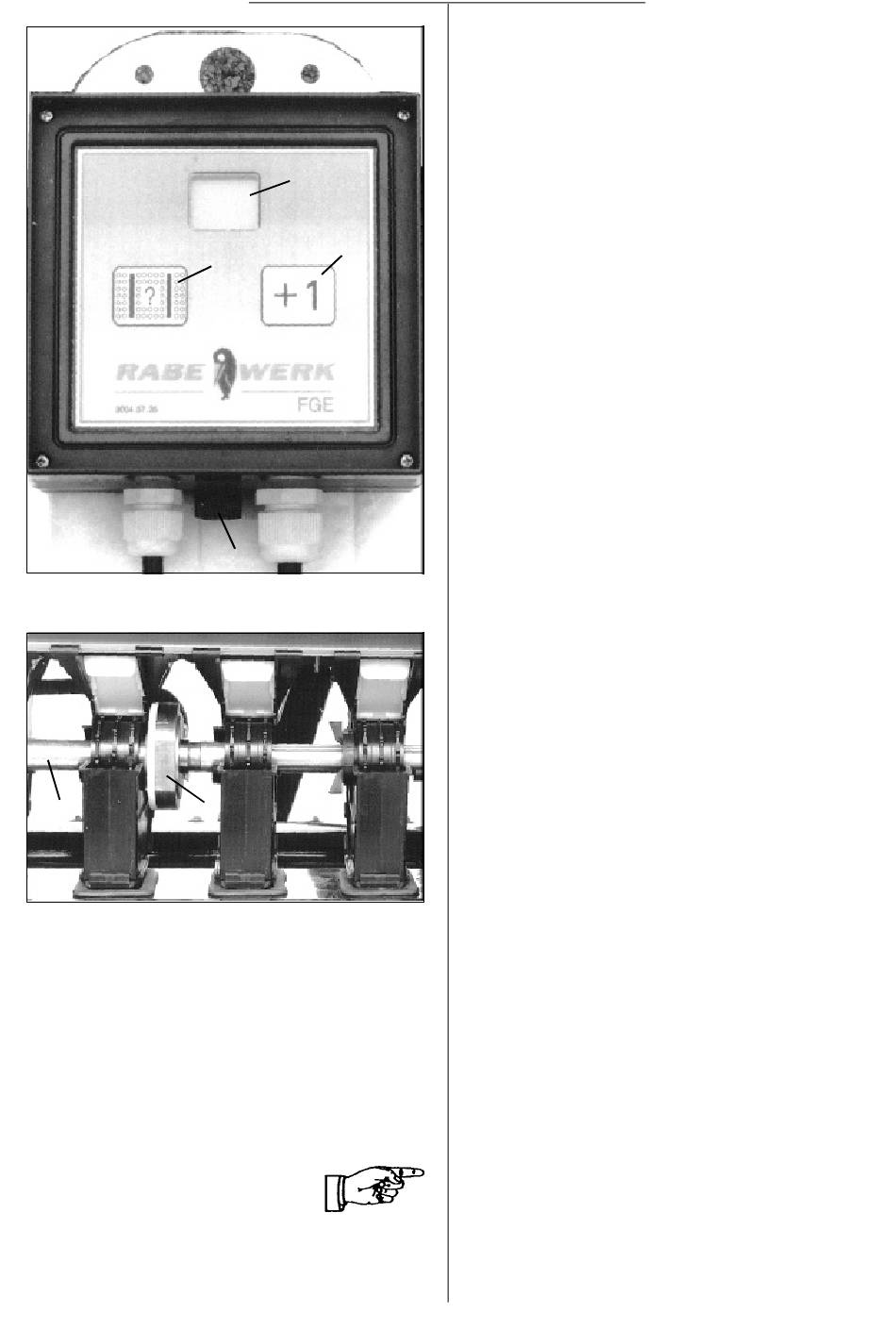

Le boîtier de commande «Drill Control» du «M
» R met en place automatiquement le
ME ABEWERK
jalonnage.
Il permet, grâce à sa polyvalence, d' adapter
facilement la largeur du semoir aux largeurs
d' épandage et de pulvérisation lors de l' inversion des
traceurs.
Pour un marquage symétrique dans les traces de
roue, la cadence peut aller de 2 à 12 passages. Pour
un marquage alterné sur un aller-retour, la cadence
est de 4, 6 ou 8 passages (voir exemple page 17).
Par trace de roue, on peut fermer 2 ou 3 roues
distributrices (grâce à l' électrovanne 39/1). Le
jalonnage intervient lorsque le courant arrive à
l' électrovanne, ainsi en cas de panne, tous les rangs
sont semés. Si nécessaire, la fermeture des trappes
est possible.
Branchement électrique: prise 12 Volts du tracteur
3 ou 7 pôles- fusible 5 A (38/4).
Mettre les veilleuses. Une batterie, contenue dans le
boîtier de «Drill Control» mémorise les dernières
données en cas d' interruption d' alimentation.
Enregistrement de la cadence de marquage: (ne
pas brancher le boîtier «Drill Control» au «Multidrill
ME»): presser en continu sur l' interrupteur (38/1),
après 5 secondes le chiffre clignote (38/2) puis régler
la cadence choisie au niveau de l' interrupteur (38/3).
Relâcher la pression sur 38/1.
Faire défiler les cadences avec l' interrupteur jusqu' à
ce que la cadence choisie clignote puis avancer
jusqu' au chiffre 1 et enfin brancher le boîtier sur le
«M » (voir attelage fig. 4, page 5).
ULTIDRILL ME
Déposer le boîtier «DRILL-Control» dans la cabine
du tracteur (si la cable est trop court, il faut
commander une rallonge Rabewerk (référence
9109.71.03 pour 2 m et 9109.71.04 pour 7m).
Pour lire la cadence choisie, presser en 38/1.
Pour avancer le comptage, presser en 38/3.
Pour le transport sur route, il faut débrancher
l' électronique.
