7.1.8 Montage des tiges d'ancrage
CONSEIL D'UTILISATION
Mettez les tiges d'ancrage en place
avant de retirer l'outil de serrage !
Ne retirez en aucun cas l'outil de ser-
rage avant.
DÉGÂTS SUR L'INSTALLATION
dus à un mauvais assemblage des res-
sorts à disques.
ATTENTION !
Veiller à ce que les ressorts à disques
soient placés contre les tiges
d'ancrage.
Insérer les tiges d'ancrage dans les ergots en fonte
avec les ressorts à disque à gauche et à droite ainsi
qu'en bas à côté des moyeux de chaudière.
Visser les écrous à la main sur le filetage des tiges
d'ancrage.
Serrer les écrous sur les tiges d'ancrage d'1 à 1½ ro-
tations.
Desserrer puis retirer l'outil de serrage.
7.1.9 Montage du tube injecteur et de la pièce de
raccordement spécifique
Le tube injecteur, la pièce de raccordement spécifique et
le doigt de gant sont prémontés si la chaudière est livrée
en blocs assemblés.
CONSEIL D'UTILISATION
S'il n'y a pas assez d'espace dispo-
nible derrière la chaudière, il faut
d'abord insérer le tube injecteur par la
partie avant de la chaudière avant le
montage de la pièce spécifique de rac-
cordement (ne pas oublier le joint plat
pour le moyeu de la chaudière).
Visser le tube injecteur à fond à l'aide des vis
M8 × 16 et du joint plat sur la pièce spécifique de rac-
cordement.
Chaudière spéciale mazout/gaz Logano G215 US - Sous réserve de modifications techniques !
Montage du bloc chaudière
1
5

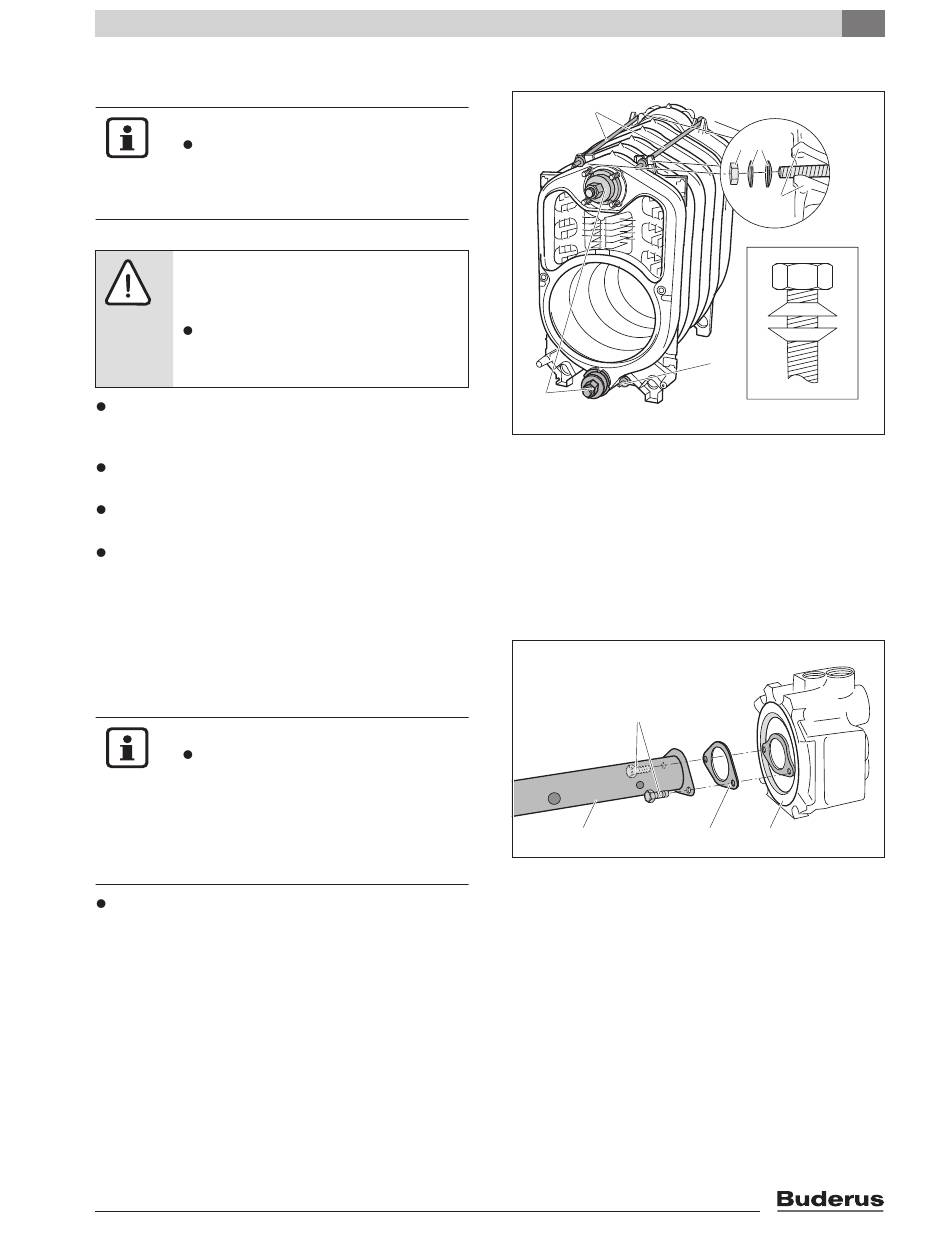

Fig. 17 Montage des tiges d'ancrage – Disposition des
ressorts à disque
1 Tiges d'ancrage
2 Écrou
3 Ressorts à disque
4 Ergots en fonte
5 Outil de serrage
6 Disposition des ressorts à disque
4
3
Fig. 18 Monter le tube injecteur sur la pièce de raccordement
spécifique
1 Pièce spécifique de raccordement
2 Joint plat
3 Tube injecteur
4 Vis M 8 × 16 (laiton)
7
2 3
4
A
1
2
1
23
