5.2 Commandes et visualisation

Le tableau de commande comporte 6 touches fonctions, 1 écran et un interrupteur On/Off (voir figure 6). En enfonçant un bref
instant la touche "Mode", les différents modes sont visualisés. Si plus aucune touche n'est enfoncée dans la minute, l'appareil
retourne automatiquement après 1 minute en mode Stand-by (visualisation de la température de départ globale).
5.3 Divers modes
L'appareil est réglé au départ usine en mode Stand-By. Dans ce mode, la température de départ globale est affichée sur l'écran à
4 chiffres.

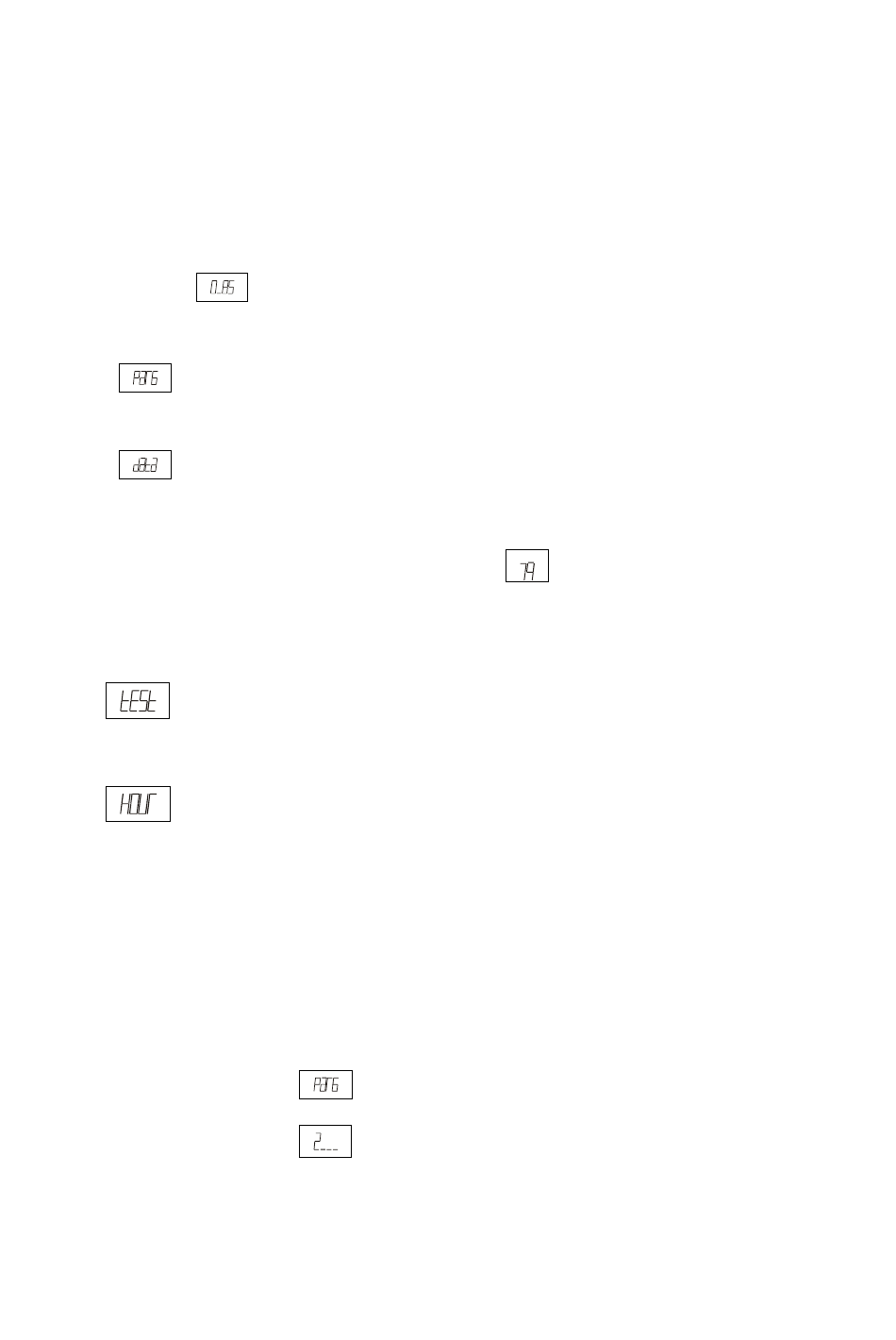

Affichage : par exemple
Appuyer ensuite un bref instant sur la touche "mode" et le mode Paramètre est visualisé. Dans ce mode, le paramètre (chiffre/lettre
suivi(e) d'un point) est visualisé avec sa valeur (deux derniers chiffres) à l'écran.
Affichage : à l'écran.
Appuyer ensuite un bref instant sur la touche "mode" et le mode Data est visualisé. Dans ce mode, l'écran de 4 chiffres affiche la
grandeur (valeur= deux derniers chiffres) pour l'appareil dans son ensemble ou pour le module (groupe de brûleurs) séparément.
Affichage : à l'écran.
Les 2 modes décrits ci-après ne sont accessibles qu'après avoir introduit le code service.
Ce code est activé comme suit (voir figure 6)
•Appuyer simultanément sur les touches "Mode" et "Step" et les maintenir enfoncées.
•Appuyer successivement sur la touche "+" ou "-" jusqu'à ce que le chiffre
•Appuyer sur la touche "Store" et laisser le display clignoter deux fois pour activer le nouveau réglage.
•Relâcher toutes les touches.
Appuyer ensuite un bref instant sur la touche "mode" et le mode Test apparaît. Dans ce mode, l'écran de 4 chiffres indique quel
brûleur est programmé ou si tous les brûleurs sont programmés sur l'allumage forcé à plein/bas régime pour les besoins de la
maintenance.
Affichage : à l'écran.
Appuyer ensuite un bref instant sur la touche "mode" et le mode Burning hours apparaît. Dans ce mode, l'écran de 4 chiffres
indique pour chaque brûleur le nombre d'heures durant lequel il a fonctionné. Il est en outre possible de consulter le nombre total
d'heures de chauffe de l'appareil.
Affichage : à l'écran.
5.3.1 Touche Step (sélection)
Lorsqu'un module est sélectionné, la touche "Step" (en l'enfonçant un bref instant) permet de sélectionner le paramètre, module ou
total modules souhaité.

5.3.2 Touche +/-

Dès que le paramètre, module ou total modules souhaité est sélectionné, il est possible de modifier la valeur à l'aide des touches "+"
ou "-".
5.3.3 Touche Store (confirmation, enregistrement)
Aussitôt les réglages effectués, appuyer sur la touche "Store" et laisser le display clignoter deux fois pour les enregistrer.
Voir le schéma de la figure 7.
EXEMPLE
Modification du paramètre 2 :
• Appuyer une fois sur la touche "Mode",
• Appuyer deux fois sur la touche "Step",
• Appuyer sur la touche "+" ou "-", jusqu'à ce que la valeur souhaitée soit visualisée.
• Appuyer sur la touche "Store" et laisser le display clignoter deux fois pour activer la nouvelle sélection.
N.B.
Stand-by (0-85), Para et Data sont accessibles à l'utilisateur. Test et Hour sont accessibles à l'installateur
à l'écran
apparaît à l'écran
apparaît à l'écran
apparaisse à l'écran.
7
