4 FONCTIONNEMENT

4.1 Généralités
L'appareil se compose de plusieurs chambres de combustion reliées entre elles et ayant chacune son propre brûleur, extracteur,
mécanisme gaz et unité d'allumage. Une chambre de combustion avec brûleur, extracteur, mécanisme gaz et unité d'allumage est
appelée module. Un module peut fournir une puissance maximum de 40kW. Dans le cas d'un appareil de 280kW, la chaudière se
compose donc de 7 modules. Chaque module a sa propre CTN (CTN locale) pour éviter que la température locale (par module) ne
soit trop élevée. La température de l'eau qui quitte l'appareil (départ) et la température de l'eau qui retourne à l'appareil (retour) sont
mesurées par les CTN globales (voir figure 1).
En cas de demande chauffage (réchauffement de la pièce ou besoin d'eau chaude), l'appareil se met en marche et l'eau du circuit
de chauffage est réchauffée par l'échangeur en aluminium. L'air nécéssaire à la combustion provient du local d'emplacement
(type B) ou de l'extérieur d'où il est amené aux extracteurs (type C). L'air nécéssaire à la combustion est transporté via le diafragme
vers le chapeau du brûleur (voir figure 1.12). L'air est mélangé au gaz après le diafragme . Le mélange se dirige ensuite par un
clapet anti-retour vers le brûleur. Ce mélange est alors allumé électriquement. Les fumées ainsi formées quittent l'appareil par la
cheminée après être passées (et refroidies) par l'échangeur.

4.2 Fonction chauffage

En cas de demande chauffage, la puissance nécessaire au chauffage est calculée par la commande centrale (MBD), sur base de la
différence mesurée entre la température de départ globale réglée (et calculée en cas de sonde extérieure) et la température de
départ globale mesurée. Le nombre de modules (chaque module représente une puissance de 40kW maximum) x 100% détermine
la puissance maximum en %. Le réglage fonctionne de manière à maintenir le nombre total d'heures de chauffe par module
identique. A chaque nouvelle demande de chauffage, l'appareil sélectionne le module qui doit commencer. La modulation a lieu sur
base de la différence déterminée entre la température de départ globale mesurée et réglée (ou selon le cas, calculée).
Le principe est de faire fonctionner autant de modules que possible à une puissance aussi faible que possible (ce qui donne un
rendement aussi élevé que possible -voir figure 3). Dès que la puissance est déterminée, la pompe est activée et l'extracteur d'un
module tourne suivant le nombre de tours de départ.
La vanne gaz est activée et l'allumage dure 5 secondes. Après la détection de flamme, un premier module se met en marche.
Ensuite, le module suivant se met éventuellement en marche de la même façon (voir figure 3 Séquence de mise en marche). La
modulation est autorisée, dès que les modules sélectionnés se sont mis en marche. L'ensemble de la procédure de mise en marche
d'un module dure +/- 30 secondes. La modulation du nombre de tours de départ vers la puissance maximum dure +/- 15 secondes.
Exemple: pour une puissance calculée de 180% sur une chaudière à 4 modules, ces modules fonctionnent à une puissance de
45%. Lors d'une demande chauffage, le temps nécessaire à la chaudière pour se mettre en marche à la puissance requise est alors
de : 4x30 + 1x15 = 135secondes.

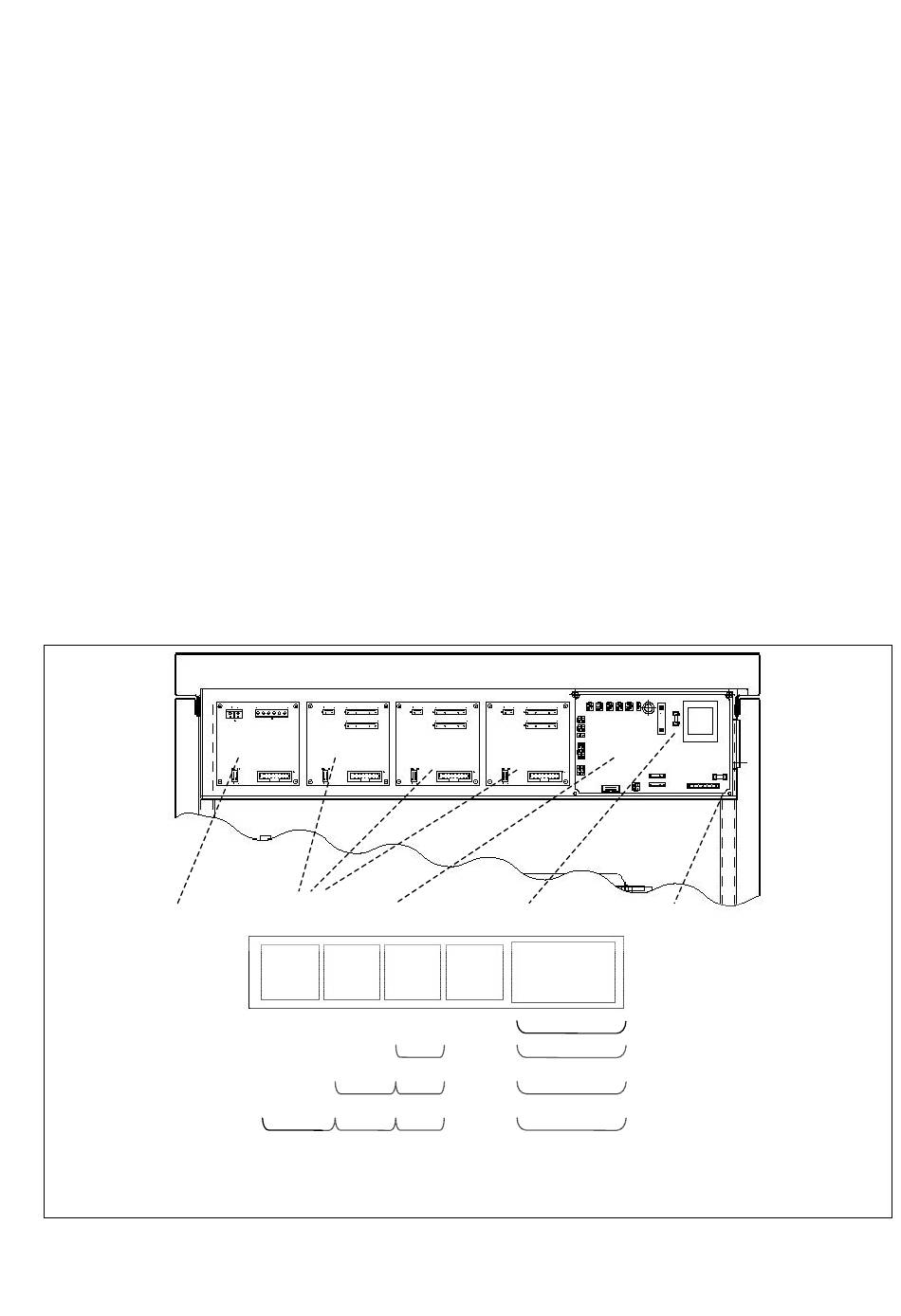

module AM-5 modules AM-4 MBD Fusible 1,6AT Fusible 2AF
Sanitaire
280kW 240kW 160kW + module 80kW
0-10volt
2 modules
3+4 modules
5+6 modules
Figure 3 Séquence de mise en
7 modules
marche des modules
