Quantum TB-FLEX Instructions De Fonctionnement page 9

Pour enlever l'accoudoir en utilisant le levier:
1. Tournez le levier de blocage de l'accoudoir vers l'avant.
Voir la figure 7.
2. Soulever le module d'acoudoir.
Pour installer le module d'accoudoir en utilisant le levier:
1. Placez le module d'accoudoir dans la verrou de montage.
Voir la figure 7.
2. Tournez le levier de blocage vers l'arrière.
Pour régler la hauteur:
1. Desserrez mais ne retirez pas la vis de réglage en
la tournant dans le sens antihoraire avec une clé
hexagonale de 2 mm. Voir la figure 7.
2. Tirez sur la goupille d'arrêt. Soulevez ou abaissez
l'accoudoir à la hauteur désirée, puis relâchez la goupille
d'arrêt.
3. Serrez la vis de pression en la tournant dans le sens
des aiguilles d'une montre avec une clé hexagonale de
2 mm.
4. Répétez les étapes pour l'autre accoudoir si nécéssaire.
INSTRUCTIONS DE FONCTIONNEMENT
Goupille
de verrouillage
Vis de blocage
Levier de l'accoudoir
Bloc de l'accoudoir

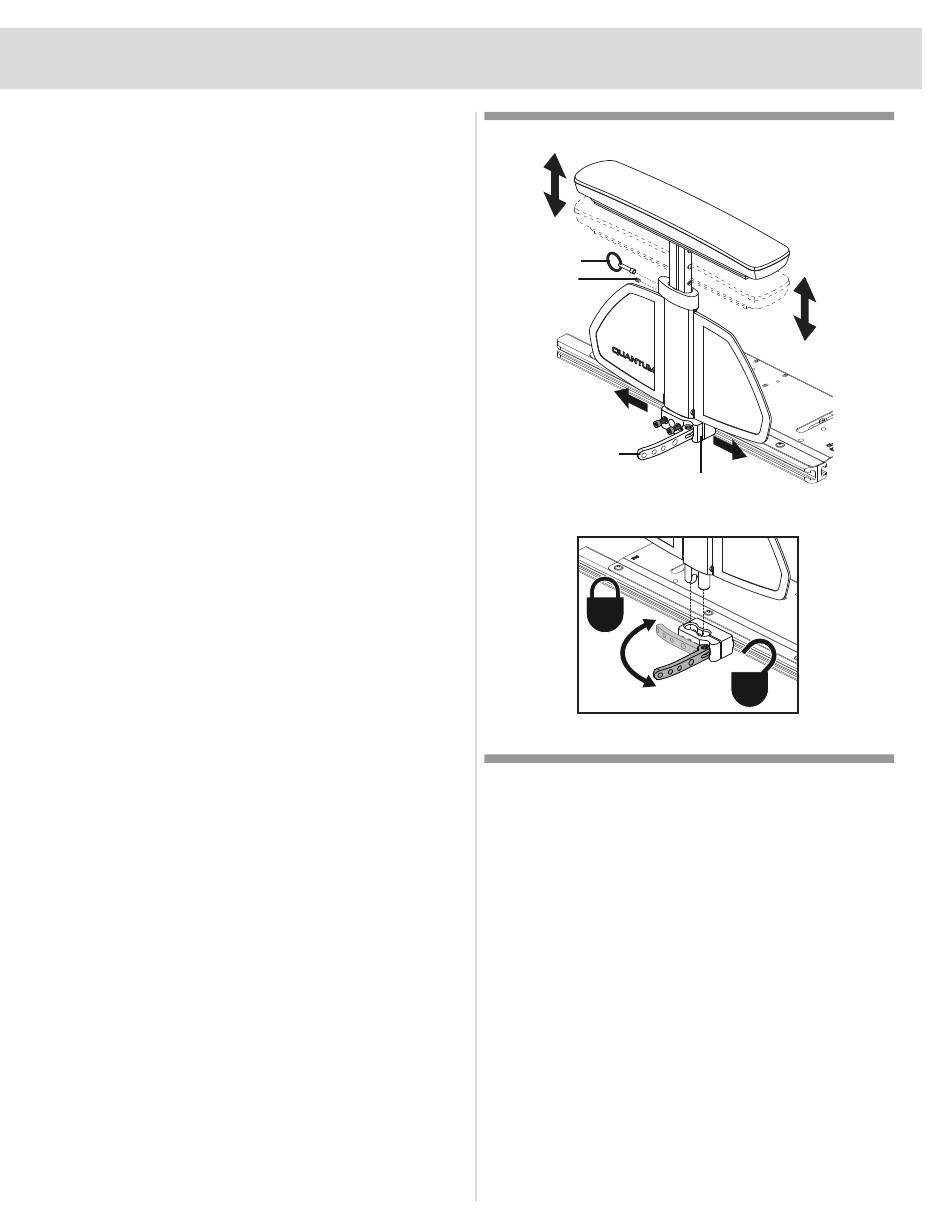

Figure 7. Retrait/Installation des accoudoirs TB-Flex
avec levier
9
