3.4

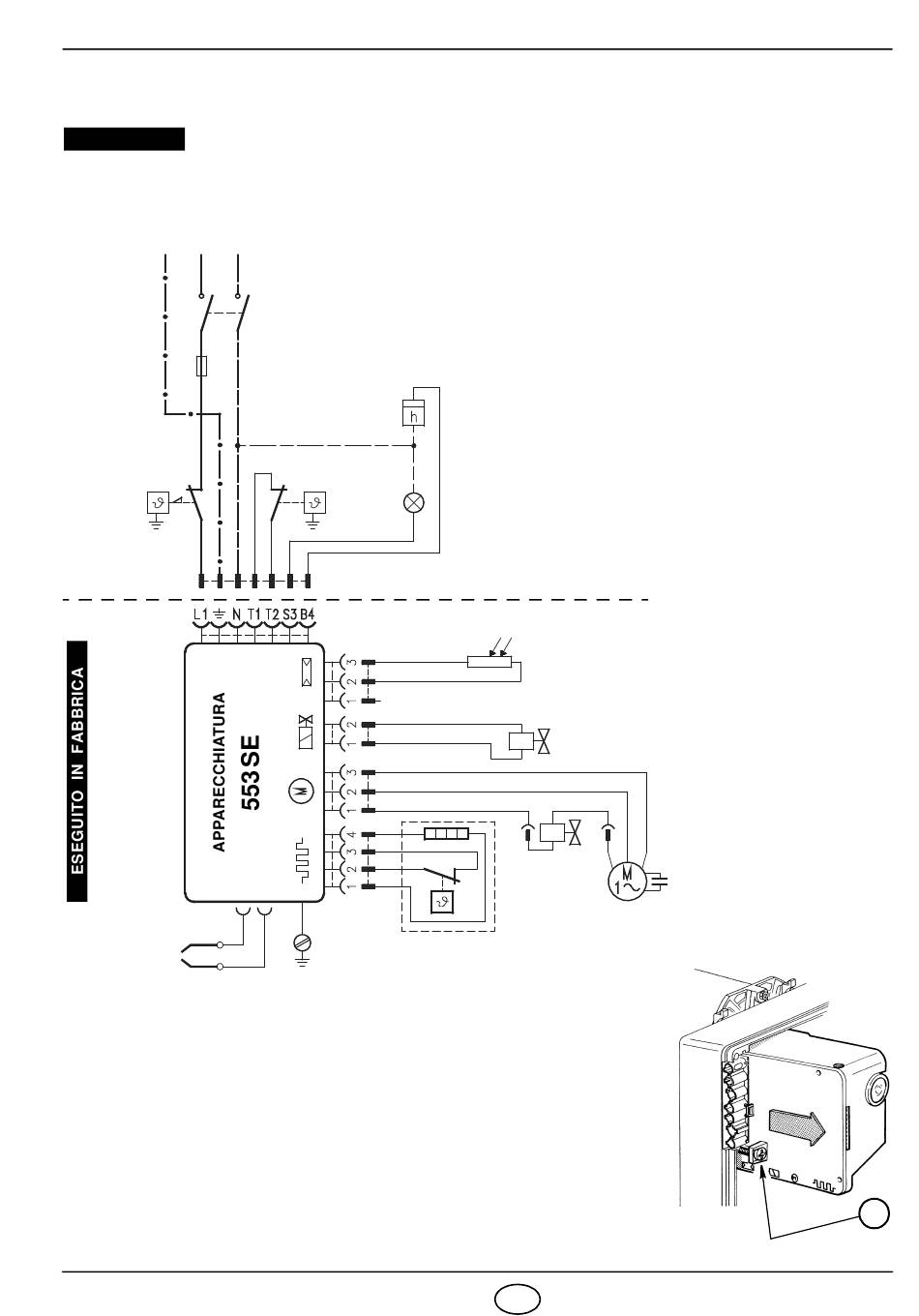

COLLEGAMENTI ELETTRICI

ATTENZIONE
NON SCAMBIARE IL NEUTRO CON LA FASE
~
50Hz 230V
PE L N
Termostato di
massima a riarmo
manuale
Spina 7 poli
Presa 7 poli
D1888
Elettrodi
di accensione
APPARECCHIATURA
Per togliere l'apparecchiatura dal bruciatore allentare la vite
(A, fig. 9) dopo aver sconnesso tutti i componenti, la spina a
7 poli ed il filo di terra.
In caso di smontaggio della apparecchiatura riavvitare la
vite (A) con una coppia di serraggio da 1 ÷ 1,2 Nm.
2596
Interruttore generale
T6A
Termostato
di regolazione
Marrone
Blu
Nero
Bianco
Blu
Riscaldatore con termostato
di consenso all'avviamento
Terra
bruciatore
NOTE:
– Sezione dei conduttori: min. 1 mm
(Salvo diverse indicazioni di norme e leggi locali).
– I collegamenti elettrici eseguiti dall'installatore
devono rispettare le norme vigenti nel paese.
Contaore
1A
(230V - 0, max.)

Segnalazione di blocco

esterna (230V - 0,5A max.)

Fotoresistenza

Valvola olio
Bobina
serranda
Motore
5 I
2
.
COLLAUDO
Verificare l'arresto del brucia-
tore aprendo i termostati ed il
blocco oscurando la fotoresi-
stenza.
Condensatore
Fig. 9
S7186
A
