C20
10) Fig. 25- Introduire le connecteur.
LA SELECTION DE LA COURSE DOIT ETRE EFFECTUE AVEC L'ACTIONNEUR
ETEINT EXCLUSIVEMENT PAR PERSONNEL TECHNIQUE COMPETENT ET
QUALIFIE.
POUR UN CORRECT RÉGLAGE DE LA FERMETURE DU BÂTI VOIR LES
INDICATIONS DU PAR. 5.7.

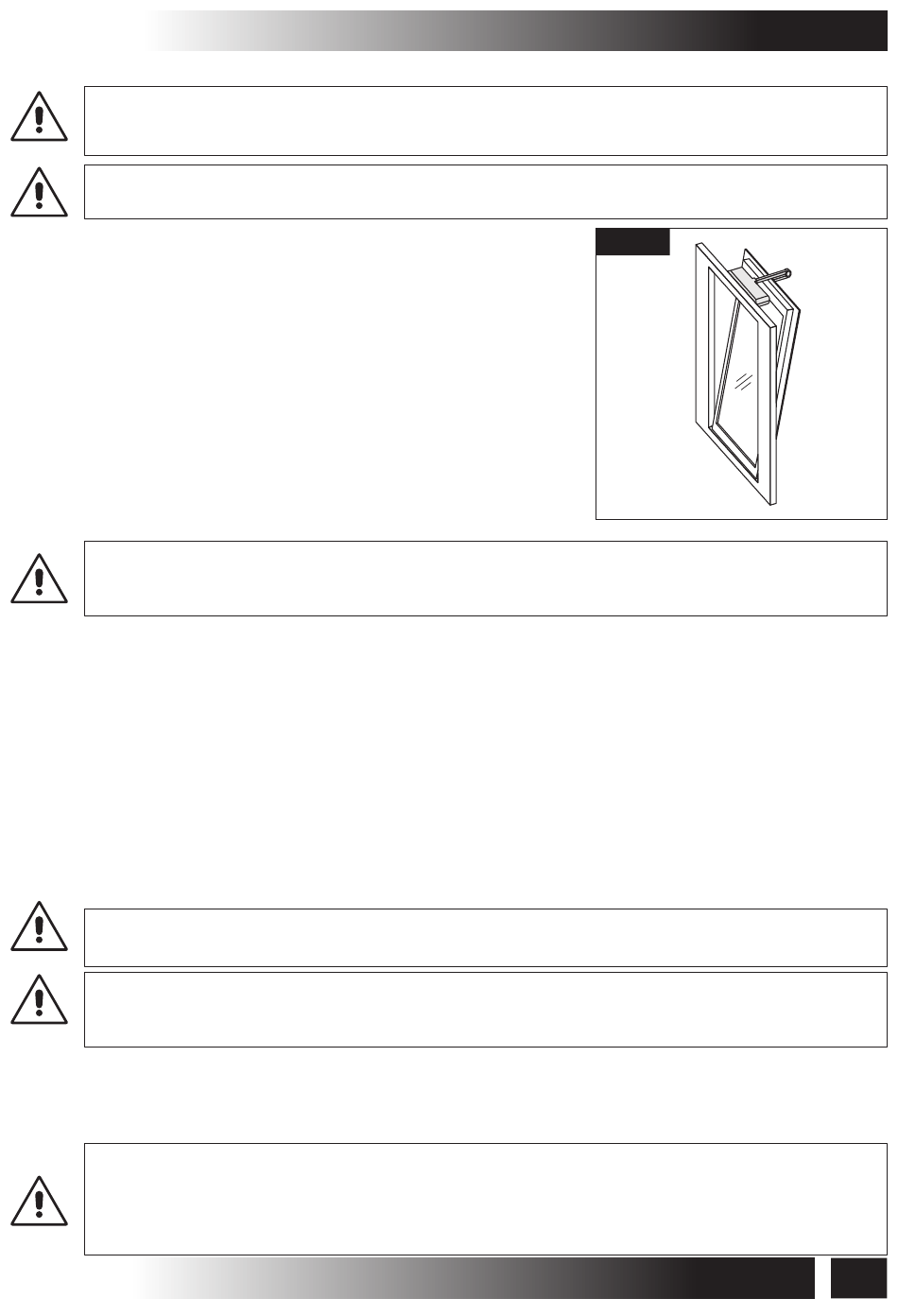

5.3- FENETRES VASISTAS
(Fig. 9 et Fig. 28÷ 41)
1) Ouvrir le boîtier (par. 3.7) et extraire les
composants;
2) Fig. 28- Tracer avec un crayon la ligne moyenne "Y"
du bâti;
3) Fig. 29- appliquer le gabarit (Réf. 1) au bâti en le
centrant sur la ligne moyenne "Y" tracée en
précédence;
ATTENTION: POUR BÂTIS NON COPLANAIRES IL EST NECESSAIRE DE COUPER LA
PARTIE DE GABARIT INTERESSEE ET L'APPLIQUER AU BÂTI AYANT SOIN DE LA
MAINTENIR DANS LA MEME POSITION DE RÉFÉRENCE.
4) Fig. 30- Avec une perceuse appropriée, réaliser dans le bâti les trous du diamètre
correspondant, indiqués sur le gabarit;
5) Fig. 31 ÷ 33- Fixer avec les vis appropriées les brides de connexion au bâtis (Droit -
Gauche) e la bride pour ouverture "vasistas";
6) Fig. 34/35- Apres avoir connectè le connecteur électrique à l'actionneur, effectuer les
connexions électriques en conformité avec le par. 5.5 et en référence au schéma
électrique; Commander la sortie de la chaîne pour au moins 5 cm de course, donc
débrancher le connecteur;
7) Fig. 36- Accrocher le terminal chaîne à la bride ouverture vasistas;
8) Fig. 37- Fixer l'actionneur aux brides de connexion au bâtis avec les vis appropriées;
VERIFIER DANS LA FIG. 7b LA CORRECTE POSITION DE FIXATION DE
L'ACTIONNEUR.
VERIFIER QUE LES BRIDES DE CONNEXION AU BATIS APRES LA FIXATION
ADHERENT À L'ACTIONNEUR DE FACON À GARANTIR UNE CORRECTE
APPLICATION.
9) Fig. 37- Sélectionner la course désirée (I= 240 mm - II= 360 mm) par le switch
(Réf. 1) placé sur un côté de l'actionneur. L'actionneur est fourni avec course
calibrée à 240 mm;
POUR CHANGER LA COURSE PREÉTABLIÉE IL FAUT UTILISER UN TOURNEVIS
(FIG. 37) AVEC POINTE INDIQUÉE. S'ASSURER D'INSERER LA POINTE JUSQÙÀ LA
BASE DU MICRO-SWITCH QUI DOIT ÊTRE DÉPLACÉ COMPLÉTEMENT. UNE
POSITION INTÉRMEDIAIRE, PAS CORRECTE, DU MICRO-SWITCH CAUSE LE BLOC
DE L'ACTIONNEUR.
INSTRUCTIONS POUR L'INSTALLATION ET L'EMPLOI
INSTALLATION -5
Fig. 9
21
