Montage

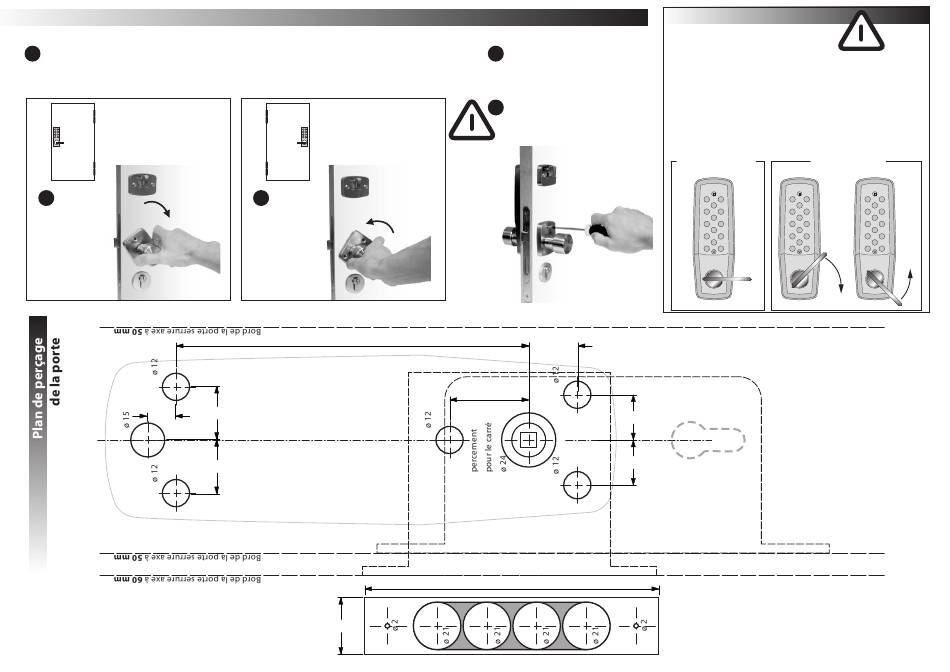

Préparer la porte en vous aidant du gabarit ci-dessous puis visser la plaque de libre passage (2 vis)
1
ensuite fixer la plaque de la poignée intérieure en l'orientant suivant le sens de la porte :
le sens d'ouverture de la porte se détermine toujours en se plaçant à l'extérieur du local
ou de la zone à contrôler. Peu importe si la porte se manœuvre en la poussant ou en la tirant.
A droite
Une porte est dite
à droite si les
gonds sont situés
à droite de la porte.
2
Faire tourner la
poignée vers la
droite et mettre
en place les 3 vis
12,5 mm
23,5 mm
23,5 mm
A gauche
Une porte est dite
à gauche si les
gonds sont situés
à gauche de la porte.
2
Faire tourner la
poignée vers la
gauche et
mettre
en place les 3vis
156 mm
25 mm
3
Vérifier si le pêne 1/2 tour est
complètement sorti lorsque
tout est en place
4
Avant de fermer la porte vérifier le
bon fonctionnement de la serrure et
serrer définitivement les vis.
21,5 mm
35 mm
20 mm
20 mm
130 mm
Débrayage
de la béquille
Le débrayage de la poignée est une fonction de sécurité
qui permet de préserver la mécanique intérieure si l'on
tente de forcer le système
Dans le cas du bouton rond : après débrayage, le bouton
est à nouveau prêt à fonctionner
Dans le cas de la béquille : après débrayage, il convient de
repositionner la béquille en position normale
Position Normale
Après débrayage
1
6
1
6
A
A
2
7
2
7
B
B
3
8
3
8
C
C
4
9
4
9
D
D
5
0
5
0
1
6
A
2
7
B
3
8
C
4
9
D
5
0
