3.2.4 Réglage de la cellule photoélectrique
La cellule photoélectrique est le composant qui détecte les balles et émet un signal au
système de gestion selon lequel le nombre correct de balles a été livré.
La cellule photoélectrique génère un rayon lumineux rouge qui indique où elle détecte
les balles.
La cellule photoélectrique se règle ainsi.
Placer une balle sur le point le plus haut de la bande de convoyeur, qui doit être aligné
avec la cellule photoélectrique.
Veiller à ce que le rayon lumineux rouge de la cellule photoélectrique atteigne la balle
à environ les 2/3 de la hauteur de celle-ci.
Déplacer la balle latéralement et contrôler que les deux diodes de la cellule
photoélectrique, STB et OP.L, sont allumées en permanence.
Démarrer la livraison des balles et contrôler que OP.L clignote au fur et à mesure
qu'elle détecte des balles.
STB = Stability LED, signifie que la lumière réfléchie est suffisante pour la détection.
OB.L = Operating LED signifie détection d'un objet.

3.3 Voyant de mise en garde

Le voyant de mise en garde rouge qui est placé à l'arrière de la machine peut avoir
trois états. Il peut être éteint, clignoter ou être allumé.

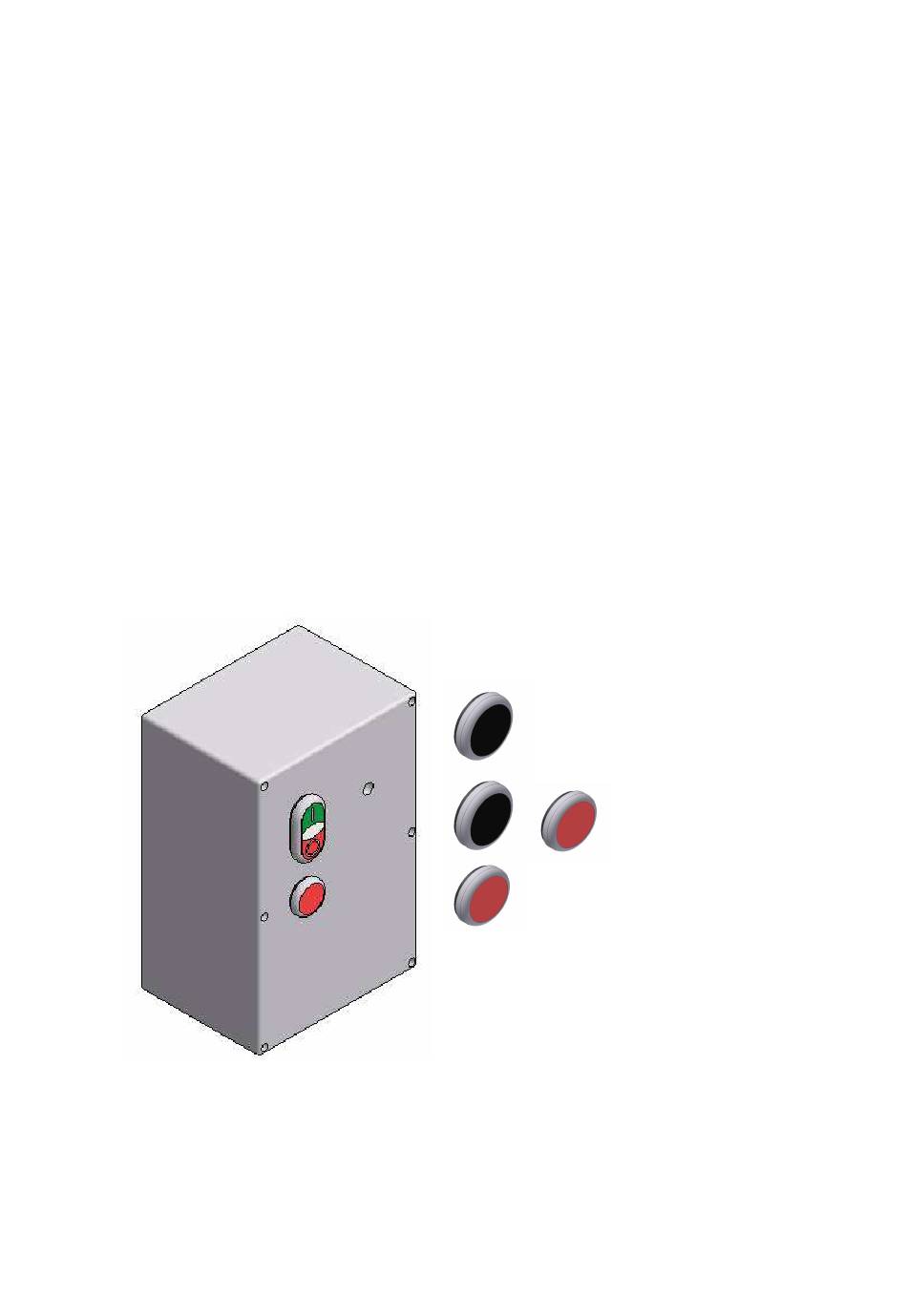

Figure 8 : Boîtier de commande de la laveuse de
balles
Français Manuel d'utilisation, Distributeur automatique de balles Ultima Combi
Éteint = Tout est OK
Clignote = un fusible a
sauté
Allumé = niveau de
balles haut
- 12 -
