3 Manipulation
3.1 Conditions préalables
En raison de la conception technique et de la fonction de la machine, des exigences
sont imposées à la personne chargée de l'entretien et de la maintenance de la
machine.
Elle doit avoir suivi une formation documentée, sous forme de passage en revue et
compréhension du présent manuel d'instructions.
En cas d'absence de plus de trois mois de la personne, une répétition de la formation
est nécessaire.
3.2 Système de gestion BA-99
3.2.1
BA-99 système de gestion, Introduction
Le système BA-99 comporte trois canaux de paiements repérés P1-P3, pouvant être
réglés pour trois quantités de balles délivrées, de 1 à 999 ; ce réglage a lieu grâce aux
neuf volants placés à gauche du bornier de raccordement G - P1-P3. Voir le chapitre
sur la mise en service.
Les paiements peuvent être effectués en cours de distribution et on obtient alors un
cumul des paiements. Une diode verte repérée « ON » est allumée dès que la tension
d'alimentation est enclenchée et une diode rouge « DEP » est allumée quand le
paiement est enregistré et que la machine va distribuer des balles. Le système BA-99
a également une petite carte de circuit à diodes consistant en deux diodes lumineuses,
une verte et une rouge, pour servir d'indication à l'acheteur de balles. La diode verte
est allumée quand la tension d'alimentation est enclenchée et la rouge l'est quand le
paiement est effectué et en cours de cycle de distribution de balles.
Français
Manuel d'utilisation, Distributeur automatique de balles Ultima Combi
x 1 0 0
x 1 0
x 1
LO
H I
3
G
IN IN
+ 1 2 V
R X D
+
T X D
G N D
R E S E T
O N
2 3 0
1 1 5
+
F U SE
-
O N
B
W A T ER
F U SE
O F F
D L D N D L D N
IL IN S L S N

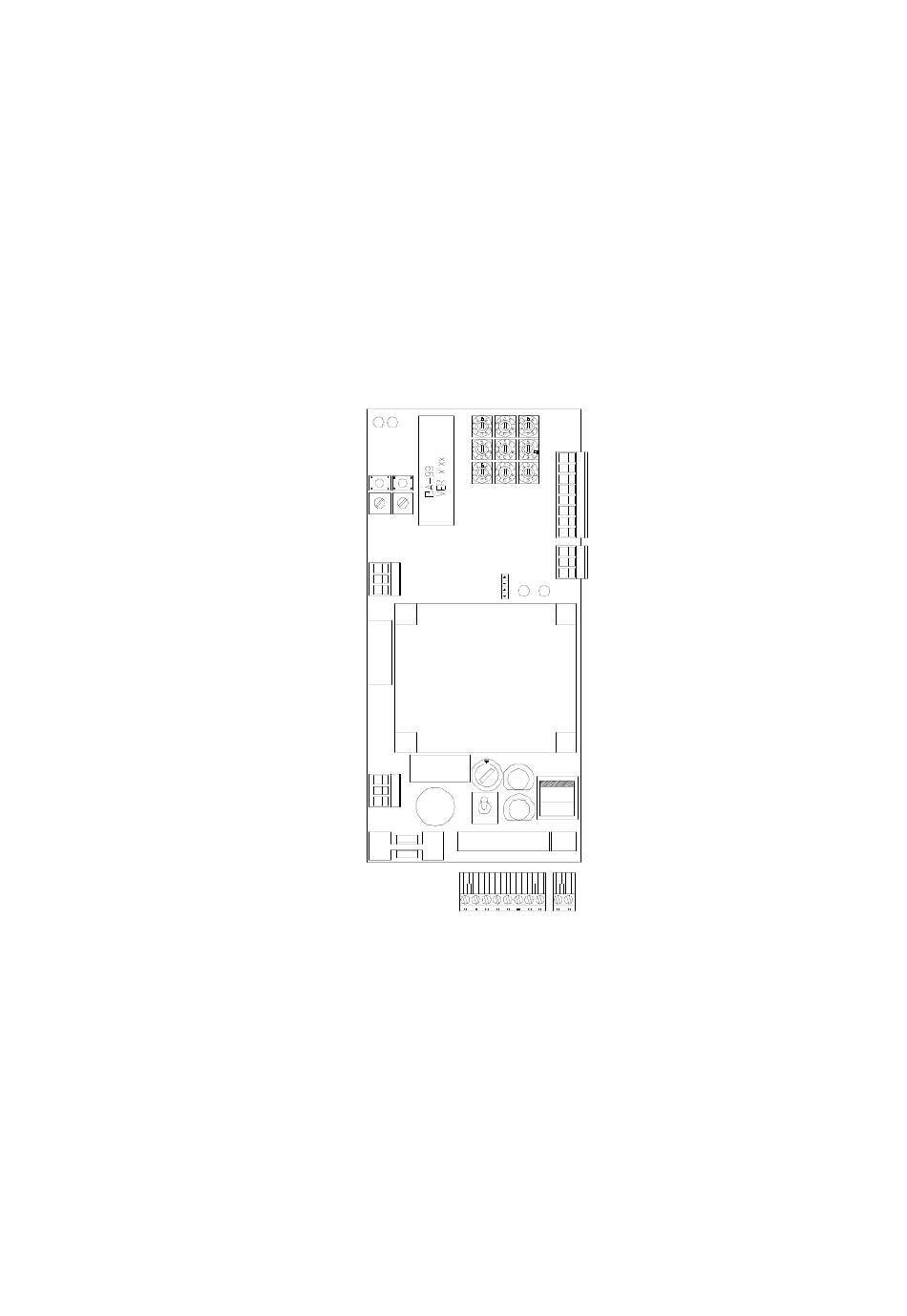

Figure 7 : BA-99 système de gestion
1
2
G
P 1
G
P 2
G
P 3
G
+
R
D
+
I
0
L
N
- 10 -
