2-14
Manuel d'installation Compaq Microcom 4000

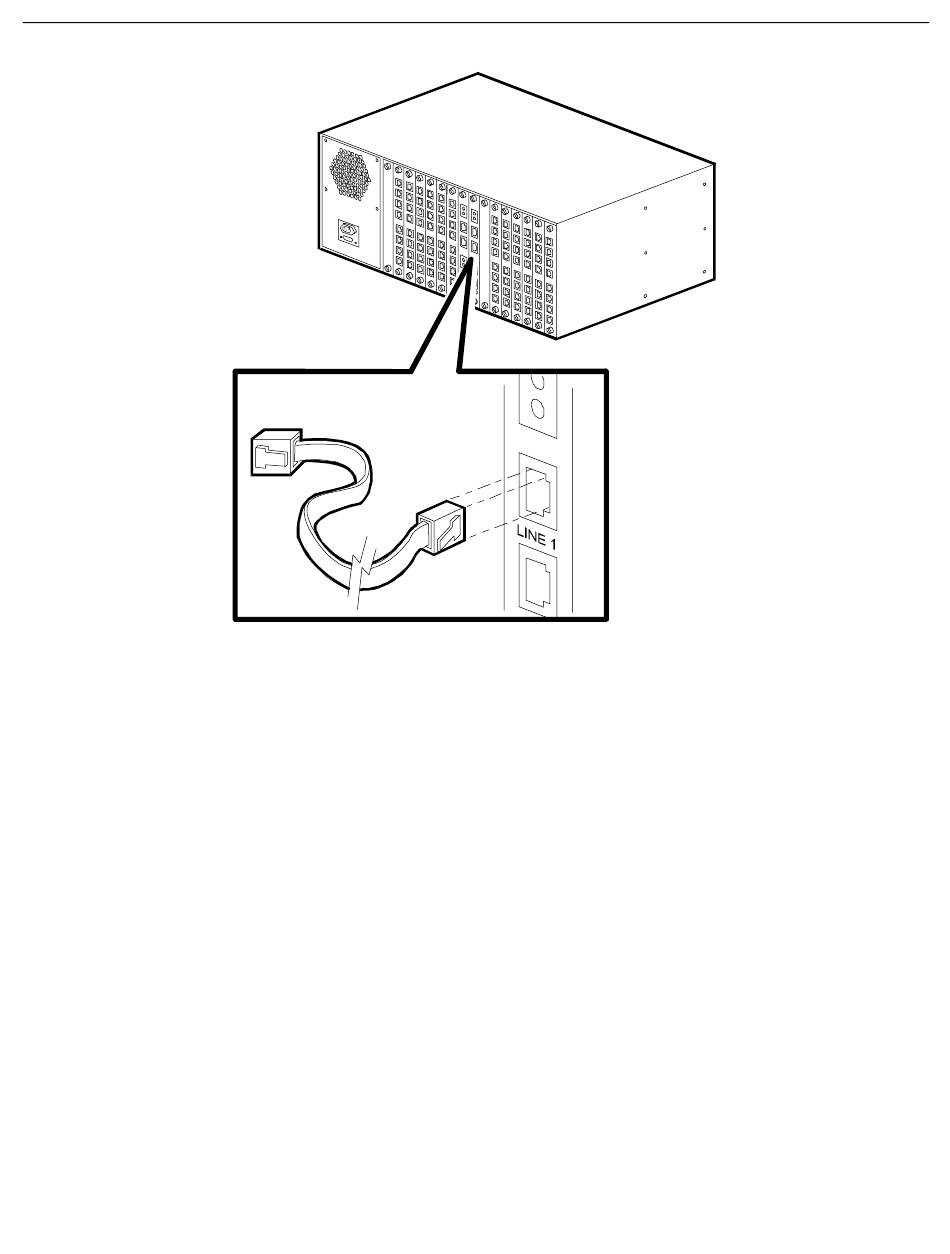

Figure 2-4. Branchement des câbles à la carte adaptrice PRI
7.
Si vous installez deux cartes PRI, recommencez les étapes 1 à 6, en installant la
deuxième carte dans le connecteur 9.
3. Insérez et fixez les cartes adaptatrices modem et branchez
les câbles
Il existe trois types de cartes adaptatrices modem : carte numérique 8 ports ou 4 ports
pour liaison PRI, T1 multiplexée ou E1 multiplexée et carte analogique 4 ports pour réseau
RTPC. Voir la
Vous inérerez des cartes adaptatrices pour modems numériques en commençant par le
connecteur 1 à l'arrière du châssis puis branchez les câbles série RJ45 à l'arrière de chaque
carte adaptatrice. Une fois que les adaptateurs numériques sont installés, vous insérerez
des cartes adaptatrices pour modems analogiques dans les connecteurs vides à l'arrière
du châssis puis vous brancherez les cordons téléphoniques et les câbles série au panneau
arrière de chaque carte adaptatrice analogique.
Remarque : Pour un châssis fonctionnant en mode analogique, insérez les cartes
Figure
2-5.
adaptatrices modem à partir du connecteur 1 et en direction du
milieu du châssis.
