Kits de thermostat HOME :
Danfoss A/S
Haarupvaenget 11
DK-8600 Silkeborg
Danemark
homeretail.danfoss.com
Danfoss n'assume aucune responsabilité quant aux erreurs qui se seraient glissées dans les catalogues, brochures ou autres documentations écrites. Danfoss se réserve le droit d'apporter sans préavis des modifications à ses produits, y compris ceux
se trouvant déjà en commande à condition que ces modifications n'affectent pas significativement les spécifications déjà arrêtées en accord avec le client. Toutes les marques déposées citées dans ce document demeurent la propriété des entreprises
respectives. Danfoss et le logo Danfoss sont des marques déposées de Danfoss A/S. Tous droits réservés.
Danfoss Heating Segment

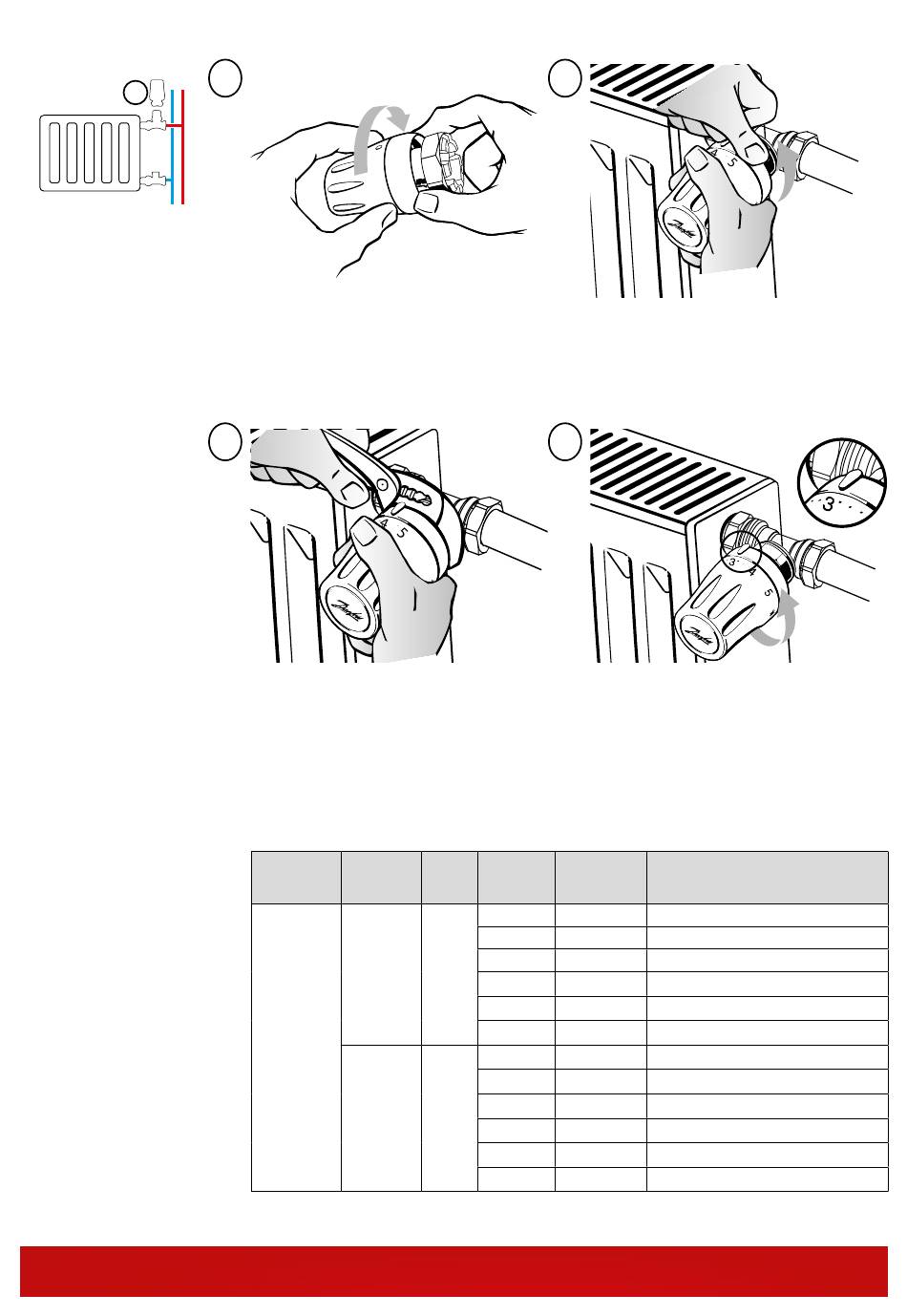

Montage de la tête thermostatique de radiateur
1
Retirer le bouchon du robinet et placer la tête
sur 5. Veiller à tourner le raccord union de façon
lâche vers le haut en direction de la tête jusqu'à
ce qu'il ne soit plus que légèrement distant de
la partie inférieure de la tête.
3
Tout en maintenant la tête fermement sur le
robinet, verrouiller le raccordement en tournant
le raccord union à la main dans le sens horaire.
Tout en continuant à maintenir la tête ferme-
ment sur le robinet, serrer complètement le
raccord union en métal.
Tête thermos-
Té/coude de
tatique de
réglage
radiateur
RLV-S
Équerre
RTW- RA
RLV-S Droit
2
Engager la tête fermement sur le robinet, en
veillant à ce que le pointeur de graduation soit
en haut.
4
Régler la température ambiante souhaitée.
Démontage de la tête :
Tourner la tête sur la position 5 max. Tourner
le raccord union dans le sens anti-horaire pour
libérer le mécanisme de verrouillage.
Code de
Taille de
Vanne
produit
tuyau
3/8" (DN 10)
013G6506
3/8" (DN 10)
013G5607
1/2" (DN 15)
013G6508
RA-FN
Équerre
1/2" (DN 15)
013G6509
3/8" (DN 10)
013G6514
1/2" (DN 15)
013G6515
3/8" (DN 10)
013G6510
3/8" (DN 10)
013G6511
1/2" (DN 15)
013G6512
RA-FN
Droit
1/2" (DN 15)
013G6513
3/8" (DN 10)
013G6516
1/2" (DN 15)
013G6517
VI JPM104
Réglementation de construction
Réglementation de construction allemande
Réglementation de construction française
Réglementation de construction allemande
Réglementation de construction française
Réglementation de construction suédoise
Réglementation de construction suédoise
Réglementation de construction allemande
Réglementation de construction française
Réglementation de construction allemande
Réglementation de construction française
Réglementation de construction suédoise
Réglementation de construction suédoise
09/2015
