- Page 1 Tel.: +33 (0) 972 3537 17 Fax: +33 (0) 972 3537 18 info@pce-france.fr www.pce-france.fr Notice d’emploi Mesureur de pression digital DM3 / DB3...
-
Page 2: Table Des Matières
Notice d’emploi www.pce-france.fr Table des matières Intention de cette notice ……………….................. 3 Conformité..........................3 Précautions de sécurité …..................... 3 Usage approprié……....................... 3 Solution d’erreurs, maintenance, réparation, élimination............3 Symboles…..........................4 Description de l’appareil......................4 Fonctions…….......................... 4 Tableau de contrôle de l’appareil....................4 Mise en fonctionnement......................5 Connexions électriques......................5 Connexions pneumatiques......................5... -
Page 3: Intention De Cette Notice
à travers d’un principe de mesure inductif. Etant donné qu’il est durable et facile à utiliser, le DM3/DB3 est très utile pour les travaux de maintenance et pour la réparation des appareils de chauffage, la climatisation et la ventilation, car il peut s’utiliser pour contrôler les filtres, la mesure des courants d’air... -
Page 4: Symboles
Notice d’emploi www.pce-france.fr Solution de problèmes, maintenance, réparations, élimination La personne responsable des connexions électriques doit être immédiatement informée si l’appareil est endommagé ou s’il produit des erreurs. Cette personne doit suspendre l’utilisation de cet appareil jusqu’à ce que l’erreur ait été corrigée et elle devra s’assurer que l’appareil ne va pas être utilisé... -
Page 5: Description De L'appareil

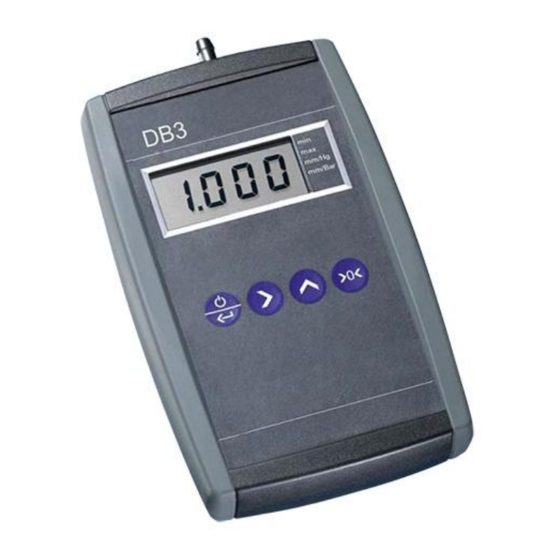

Description de l’appareil Fonctions Le DM3/DB3 est un mesureur de pression digital, qui fonctionne avec des batteries, qui mesure la surpression, le vide et la pression différentielle de gaz non agressifs. La plage de fonctionnement du DM3 est de 200 Pa à 200 kPa. -
Page 6: Connexions Électriques
Connectez le DB3 à la source de pression et au port de pression (±). Connectez le DM3 à la source de pression au port de surpression (+) pour la mesure de surpression, dans le port du vide (-) pour la mesure de la pression de vide, ou aux deux ports (en vous assurant de... -
Page 7: Fonctionnement De L'appareil
L’appareil permet à l’usager de changer entre un nombre d’unités de pression différentes. Les usagers peuvent changer l’unité de pression pendant l’opération normale en appuyant sur la touche . Les unités suivantes sont disponibles: DM3: Unités de pression Facteur pour convertir à Pa Taux de flux en 1 kPa =... -
Page 8: Touche De Remise À Zéro
Il est impératif que l’appareil ne soit pas connecté à une source externe de pression lors de la remise à zéro. Sortie analogique Le DM3/DB3 a une sortie analogique 0...2V, qui lui permet de lire une tension de sortie proportionnelle à la pression. Quand vous configurez l’appareil, les usagers doivent régler la pression à laquelle l’appareil lira une tension de sortie de 2.0V. -
Page 9: Facteur Pitot (Non Disponible Avec La Plage 200Kpa Et Db3)
Notice d’emploi www.pce-france.fr Visualisation du taux de flux (non disponible avec des plages de 200kPa et DB3) 'SPd' (SPeed) apparaitra alors sur la ligne inférieure de l’écran pour indiquer la fonction qui contrôle la visualisation du taux de flux. L’état actuel de cette option (on ou off), indiqué sur la ligne supérieure, peut être modifié en appuyant sur les touches . -
Page 10: Réglage De L'échelle Pour La Sortie Analogique
Il sort de ce mode et continue avec l’étape suivante: activation de la fonction Auto on/off. Auto On/Off Le DM3/DB3 a une fonction d’auto allumage/arrêt que l’usager peut utiliser pour économiser l’énergie de la batterie. Cette caractéristique (qui peut s’activer ou se désactiver) déconnectera l’appareil après 20 minutes si la pression ne change pas pendant cette période et si aucune touche n’est appuyée. -
Page 11: Réglages De Fabrication
Notice d’emploi www.pce-france.fr Réglages de fabrication Ce paramètre s’utilise pour restaurer les réglages par défaut de l’appareil si vous le souhaitez. Sur la ligne inférieure le code 'rES.' sera indiqué. Il active cette fonction (on-oui) ou (off-non). Il active cette fonction (on-oui) ou (off-non). Il sort de ce mode et retourne au mode de mesure. -
Page 12: Données Techniques
Notice d’emploi www.pce-france.fr Données techniques Linéarité ±0.5% de FVM à 22°C temp.-que selon la déviation, Plage de mesure ±0.04%/°C de FVM Temp.-que selon la déviation, offset: ±0.04%/°C de FVM (pour des changements graduels de température) 10 x FVM (pour des plages ≤ 20 kPa) Plage de surcharge 2 x FVM (pour des plages >... - Page 13 Notice d’emploi www.pce-france.fr • TEKNET TN22-B.29 Carcasse: • unités indiquées dans le clavier • 4 touches Position de fonctionnement: de préférence horizontal; l’erreur de position peut se corriger en utilisant la touche "calibrage du point-zéro " Poids: environ 300 g, batterie inclue La fonction de déconnexion automatique éteint l’appareil après Autres: environ 20 minutes d’inactivité.
-
